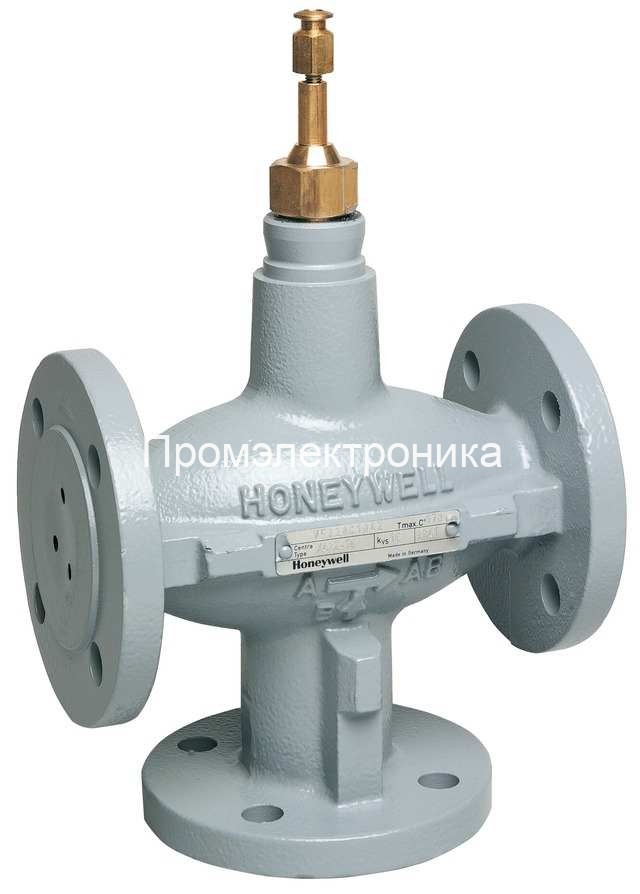

Honeywell V5329A1061

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, предлагает к поставке высококачественный трехходовой смесительный клапан Honeywell V5329A1061. Это надежное и проверенное временем решение для автоматизации и точного управления температурными режимами в различных инженерных системах. Если вы ищете эффективное устройство для систем отопления, вентиляции и кондиционирования, этот клапан станет незаменимым элементом вашей инфраструктуры. Для консультаций и оформления заказа обращайтесь по электронной почте: sales@prom-elec.com

Назначение и применение

Основная задача клапана V5329A1061 — это плавное и точное регулирование подачи горячей или холодной воды в системах ОВК. Он используется в качестве смесительного устройства, где требуется подмес или разделение потоков для достижения заданной температуры. Клапаны этой серии идеально подходят для:

• Систем централизованного теплоснабжения.
• Контуров отопления в жилых, коммерческих и промышленных зданиях.
• Систем вентиляции и кондиционирования для управления теплообменниками.

Устройство разработано для работы с водой, качество которой должно соответствовать стандарту VDI 2035, что обеспечивает долговечность и стабильность работы всей системы.

Конструктивные особенности и материалы

Клапан Honeywell V5329A1061 отличается продуманной конструкцией и использованием высококачественных материалов, что гарантирует его надежность и длительный срок эксплуатации.

• Корпус клапана: Изготовлен из прочного чугуна (GG25), что обеспечивает высокую стойкость к механическим нагрузкам и коррозии. Фланцевые соединения соответствуют стандарту ISO 7005-2 для номинального давления PN16, что упрощает монтаж и обеспечивает герметичность соединений.
• Внутренние компоненты: Седло клапана выполнено совместно с корпусом и имеет металлическое уплотнение, что значительно увеличивает срок службы. Тарелка и шток изготовлены из нержавеющей стали, что гарантирует устойчивость к коррозии и агрессивным средам.
• Уплотнение штока: Для обеспечения герметичности используется уплотнение из конусных колец PTFE (фторопласта) с подпружинивающей системой. Такое решение является самоцентрирующимся и обеспечивает высокую герметичность на протяжении всего срока службы.
• Ход штока: Величина хода штока составляет 20 мм, что позволяет осуществлять плавное и точное регулирование. Открытие клапана происходит при перемещении штока вниз.

Технические характеристики и рабочие параметры

• Тип клапана: 3-ходовой смесительный, линейный.
• Условный диаметр (DN): 50 мм.
• Номинальное давление (PN): 16 бар.
• Коэффициент пропускной способности (kvs): 40,0 м³/ч.
• Характеристика расхода: На участке A-AB (проход) значение условного прохода постоянно, а на участке B-AB (байпас) характеристика линейная. Это обеспечивает стабильность и предсказуемость регулирования.
• Отношение регулирования: 50:1.
• Герметичность: Утечка через закрытый порт A-AB составляет не более 0.5% от kvs, а через порт B-AB — не более 1% от kvs.
• Температура рабочей среды: Клапан рассчитан на работу с водой в диапазоне температур от +2°C до +170°C.
  • При температуре от 2°C до 120°C максимальное рабочее давление составляет 1600 кПа (16 бар).
  • При температуре от 120°C до 150°C — не более 1440 кПа.
  • При температуре от 150°C до 170°C — не более 1370 кПа.
• Максимальная разность температур при циклической подаче холодной и горячей воды: 60K.

Совместимость с приводами

Для автоматического управления клапаном V5329A1061 могут использоваться электрические или пневматические приводы Honeywell. Выбор привода зависит от требуемого усилия и максимального перепада давления в системе.

• Электрические приводы:
  • С усилием 600Н (модели ML6420A, ML6425A/B, ML7420A, ML7425A/B): обеспечивают максимальный перепад давления до 260 кПа.
  • С усилием 1800Н (модели M6421A, M7421A): позволяют работать с перепадом давления до 1000 кПа.
• Пневматические приводы:
  • Модели серии MP953 различных размеров (5", 7", 8") позволяют работать при высоких перепадах давления, достигающих 1600 кПа в зависимости от конкретной модели и конфигурации пружины.

Простой и быстрый монтаж приводов обеспечивается продуманной конструкцией клапана, что сокращает время на пусконаладочные работы.

Рекомендации по установке

Для корректной и долговечной работы клапана Honeywell V5329A1061 необходимо соблюдать следующие правила монтажа:

1. Направление потока: Установка должна производиться строго в соответствии с направлением стрелок, указанных на корпусе клапана.
2. Положение клапана: Не допускается установка клапана штоком вниз (ниже горизонтальной линии). Это предотвращает скопление загрязнений в уплотнении штока и преждевременный износ.
3. Фильтрация: Настоятельно рекомендуется устанавливать сетчатый фильтр на входе перед клапаном. Это защитит внутренние компоненты от механических примесей и продлит срок службы устройства.
4. Качество воды: Рабочая среда (вода) должна соответствовать требованиям стандарта VDI 2035, чтобы избежать образования накипи и коррозии.

Покупая клапан Honeywell V5329A1061 в компании "Промэлектроника", вы получаете не только качественное оборудование от мирового лидера, но и профессиональную техническую поддержку. Для оформления заказа и получения дополнительной информации свяжитесь с нами по электронной почте: sales@prom-elec.com. Мы поможем вам сделать правильный выбор!
