Артикул: UDC3200

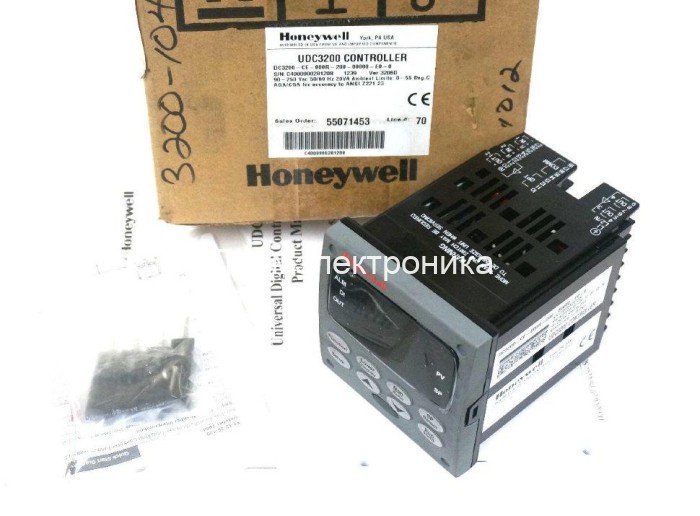

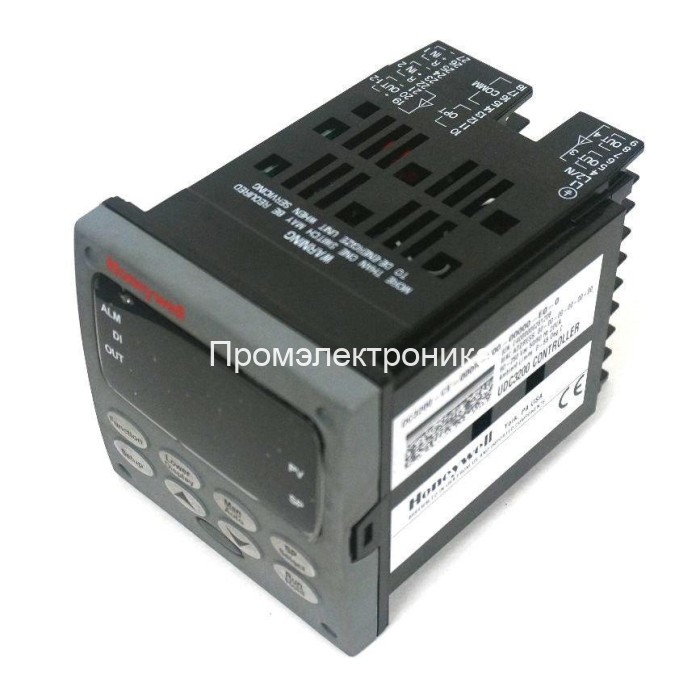

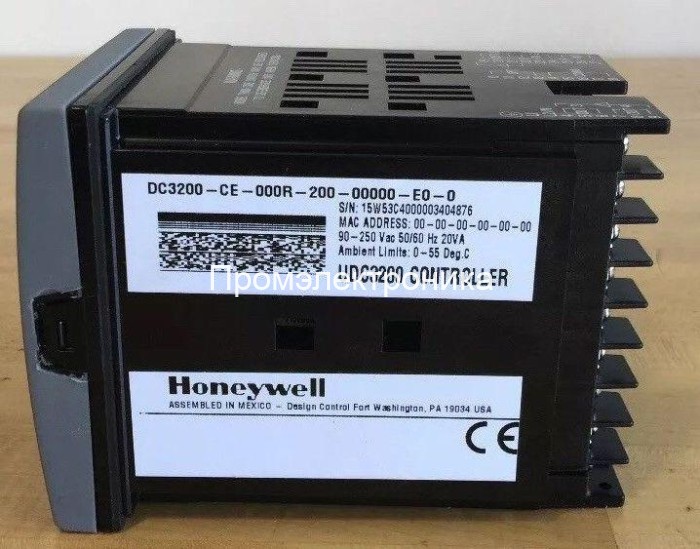

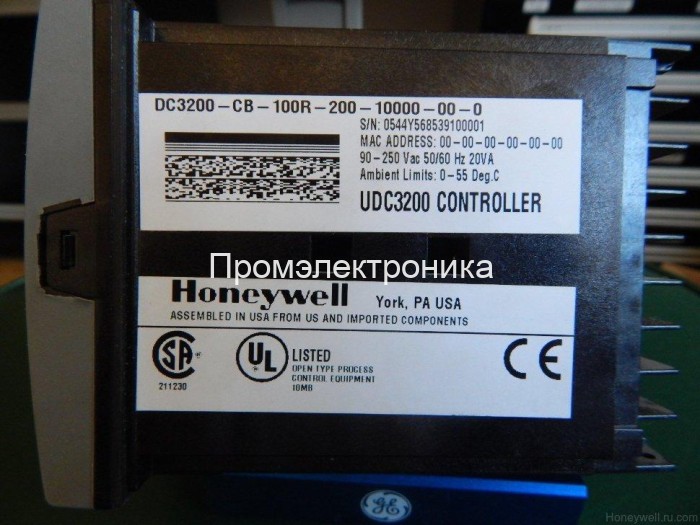

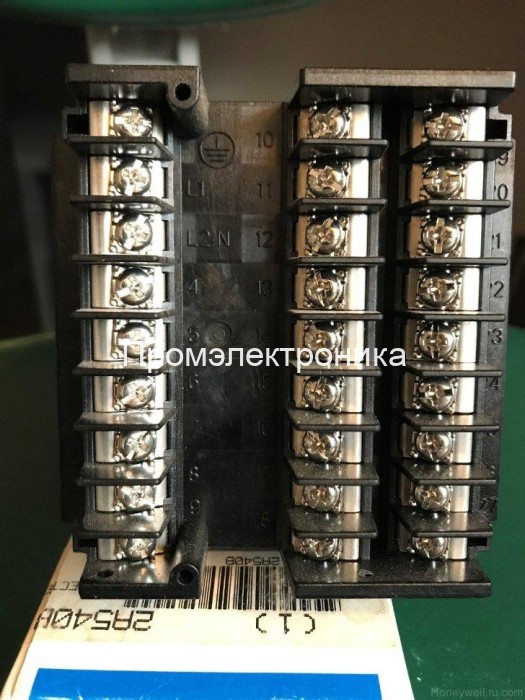

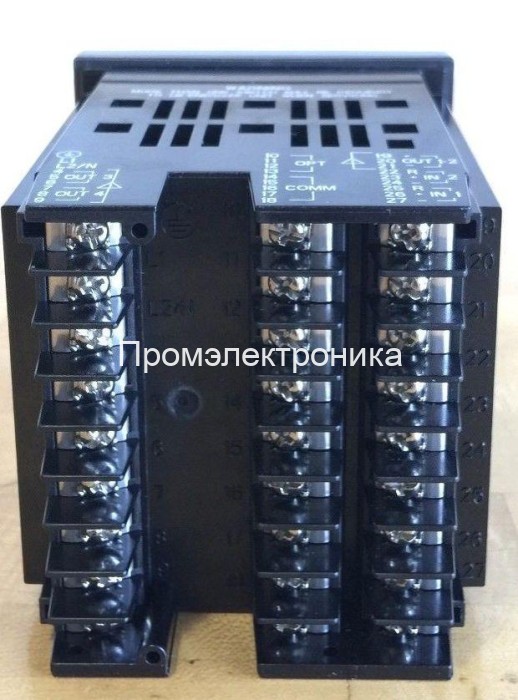

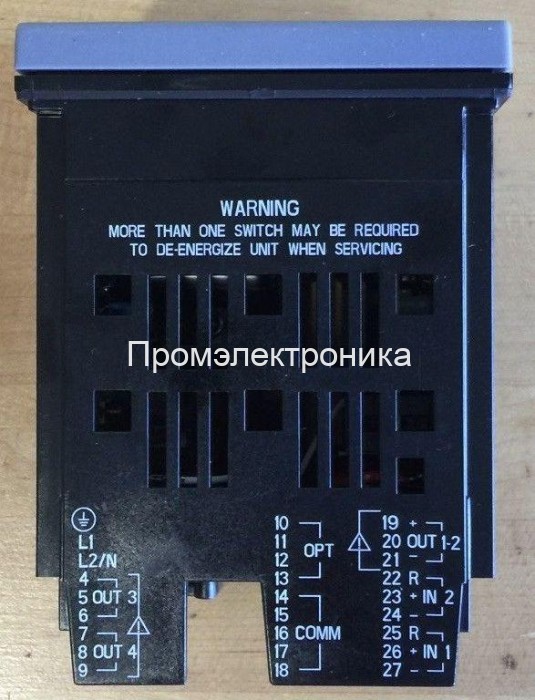

Honeywell UDC3200

0 руб.

Универсальный цифровой контроллер UDC3200 – это новый контроллер семейства UDC фирмы Honeywell

Универсальный цифровой контроллер Honeywell UDC3200 – это новый контроллер семейства UDC фирмы Honeywell
Новые опции включают: инфракрасный интерфейс, два универсальных аналоговых входа и математические алгоритмы.
Гибкость применений обеспечивается универсальными аналоговыми входами, универсальным источником питания, двумя дискретными входами, пятью аналоговыми и дискретными выходами (максимум), протоколами связи RS422/485 Modbus RTU или Ethernet 10Base-T TCP/IP, простотой конфигурирования и возможностью усовершенствования любыми дополнительными функциями.

Возможности UDC3200:

• 2 универсальных выхода
• Точность 0.20 %
• Высокая дискретизация (166 мс)
• До 5 типов аналоговых выходов
• Математические функции
• Два дискретных входа
• Связь по Ethernet и Modbus
• Конфигурация при помощи карманного или стационарного ПК через инфракрасный порт
• Защита лицевой панели NEMA4X и IP66
• Многоязычное меню
• Размер 1/4 DIN
• Легко модернизировать

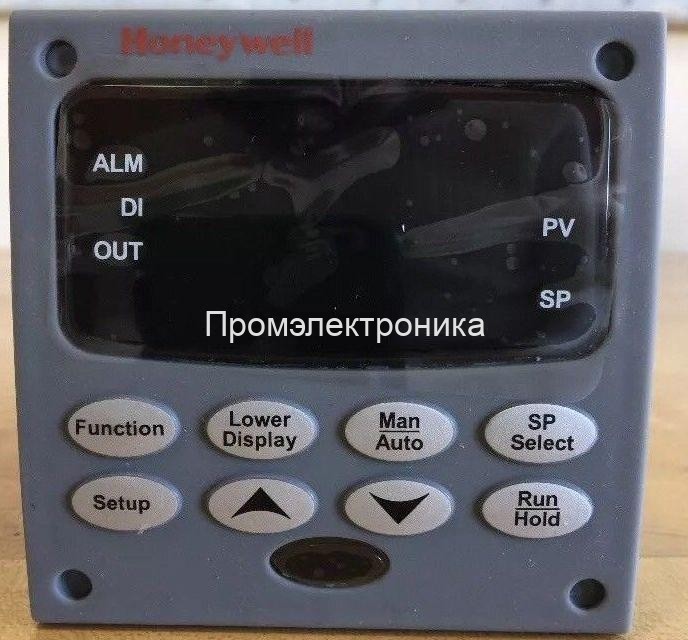

Яркий, двойной дисплей с многоязычным меню (на Английском, Французском, Немецком, Итальянском и Испанском), делает интерфейс оператора легким для чтения, понимания и работы.
Простые надписи позволяют Вам быстро сконфигурировать контроллер для Ваших нужд.



Техническая документация на температурный контроллер Honeywell UDC3200 (ru)

Инструкция контроллера Honeywell UDC3200 (ru)

Таблица подбора Honeywell UDC3200

Паспорт контроллера Honeywell UDC3200 (en)


Loading...

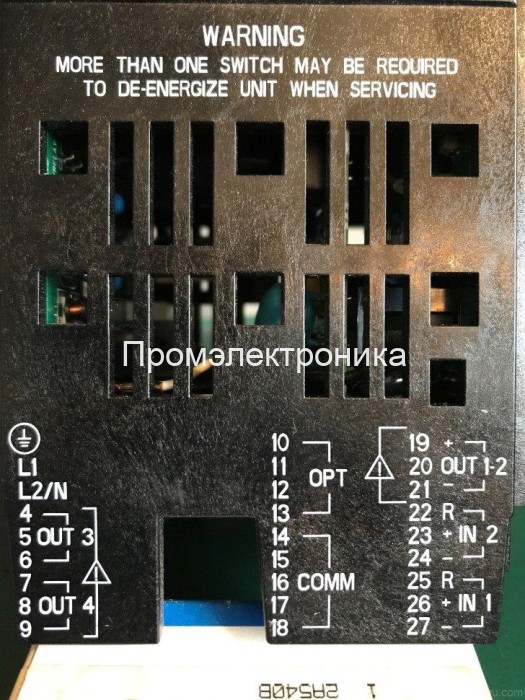

Аналоговые входы

Honeywell UDC3200 имеет два аналоговых входа со стандартной точностью ±0.25% от входного диапазона и стандартным разрешением 16 бит.
Оба аналоговых входа имеют частоту дискретизации 6 раз в секунду (каждые 166 мс)

Первый вход (вход переменной процесса) может принимать сигналы от термопар, термометров сопротивления, Radiamatic или линейного типа.

Линейный вход может принимать сигналы от преобразователей термопар, термометров сопротивления или Radiamatic. Для линейных входов существует возможность извлечения квадратного корня.
Изолированный второй вход (опция) может принимать те же типы входных сигналов, как и первый вход, или использоваться как обратная связь при управлении пропорциональном положению.
Все типы сигналов и их характеристики (описания) выбираются при помощи клавиатуры.
Все входы от термопар снабжаются компенсацией холодного спая. Выбор значения для безопасного управления в случае сбоя сенсора, выбирается при помощи клавиатуры.
Для демпфирования входного сигнала используется конфигурируемый цифровой фильтр (от 0 до 120 секунд).
Состояние термопары - в дополнение к стандартно конфигурируемым безаварийным состояниям выхода, существует возможность отслеживания термопары, для определения ее состояния (нормальное, сбой или приближающийся отказ)

Дискретные входы

Выбор одного из действий, приведенных ниже, обеспечивается при помощи двух изолированных дискретных входов.

Доступны следующие действия:
• Выбор ручного режима управления.
• Выбор первой, второй или третьей локальной уставки.
• Выбор прямого действия контроллера.
• Задержка линейного изменения уставки / программы.
• Выбор вторых настроек ПИД
• PV= второй вход
• Перезапуск линейного изменения уставки/ программы
• Пуск линейного изменения уставки/программы.
• Сброс внешней программы.
• Отключение интегральной составляющей ПИД.
• Выбор ручного режима, безаварийного выхода
• Отключение клавиатуры.
• 1-й выход = константе
• Запуск таймера.
• Начало настройки.
• Начало горячего старта PV
• Отслеживание выходом второго входа.
• Переключение на удаленную уставку.
• Очистка
• Фиксация ручного режима и.т.д.

Также, дискретные входа позволяют комбинировать один из выборов, приведенных ниже, с вышеописанными:
• Выбор вторых настроек ПИД.
• Выбор первой или второй локальной уставки.
• Выбор прямого действия контроллера.
• Отключение Accutune
• Пуск линейного изменения уставки/программы.
Второй токовый выход и второй дискретный вход – взаимоисключаемые. Выбор производится при помощи клавиатуры.

Выходы и управление


UDC3200 может иметь до 5 выходов следующих типов:
• Токовый выход (4-20 или 0-20 мА)
• Электромеханические реле (5 А)
• Полупроводниковые реле (1 А)
• Двойное электромеханическое реле (2 А)
• Выходы с открытым коллектором
Выходные алгоритмы – UDC3200 доступен с одним или более выходным алгоритмом, приведенным ниже:
• Пропорциональный по времени - Вкл / Выкл или выход пропорциональный по времени.

Пропорциональный положению – Это алгоритм обеспечивает положение реверсивного двигателя пропорционально выходу алгоритма управления. Требуется два выходных реле и дополнительный аналоговый вход.

• Пропорциональный току – выдает прямо пропорциональный токовый выход на управляющий элемент, требующий сигнал 4-20мА. Выход может быть переконфигурирован при помощи клавиатуры для
работы в диапазоне 0-20 мА (без дополнительной перекалибровки).


Дуплексный, пропорциональный току - схож с алгоритмом пропорциональным по времени, но имеет двойной набор параметров настройки и разделенный диапазон первого или второго выхода при
помощи опции дополнительного выхода для применений нагрев/охлаждение.
• Дуплексный, пропорциональный по времени – В зависимости от типа алгоритма управления, этот алгоритм обеспечивает: Вкл/Выкл (дуплекс);

 Дуплексный пропорциональный по времени или трех позиционное управление - предоставляет независимые настройки ПИД и два пропорциональных во времени выхода: один выход для зоны нагрева (выше 50%), второй выход для зоны охлаждения (ниже 50%).
• Дуплекс Ток/Реле (Реле=Нагрев) – токовый выход активный при значении выходного сигнала в диапазоне от 0 до 50% (вторые настройки ПИД) и второе реле активно при значении выходного сигнала в диапазоне от 50 до 100% (первые настройки ПИД). В этом случае доступна только одна сигнализация
• Дуплекс Реле/Ток (Реле =охлаждение) - токовый выход активный при значение выходного сигнала в диапазоне от 50 до 100% и второе реле активно при значении выходного сигнала в диапазоне от 0
до 50%. В этом случае доступна только одна сигнализация.

Сигнализация

Одно или два электромеханических реле могут активизировать внешнее оборудование при достижении уставки сигнализации. Каждая (из двух) сигнализаций может быть установлена
для мониторинга двух независимых уставок
