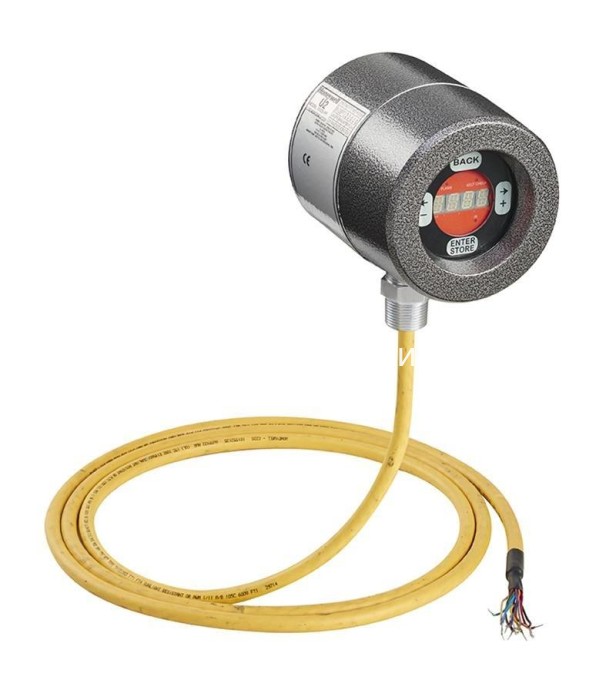

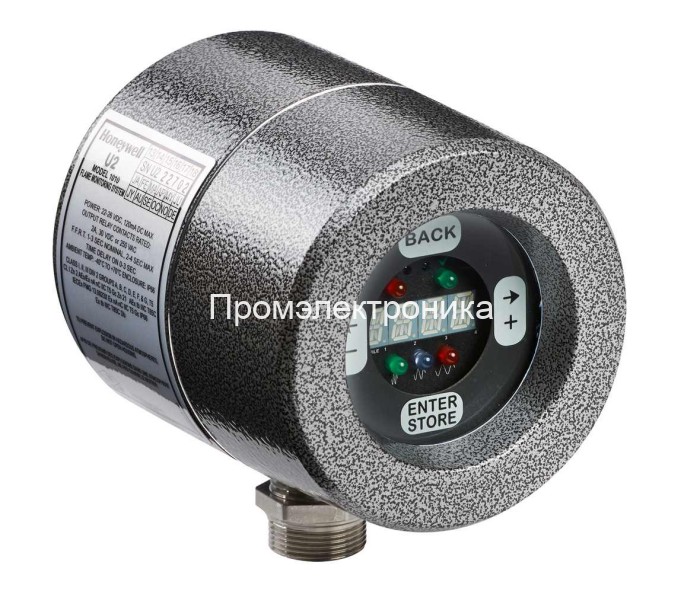

Honeywell U2-1010S

Измерительная головка Honeywell U2-1010S со встроенным процессором сигнала обеспечивает различение пламени в самых трудных условиях. Благодаря автоматической настройке и способности контролировать компоненты пламени УФ и ИК одновременно или по-отдельности, сканер пламени U2 "все в одном" обеспечивает увеличение времени работы и надежности горелки.

Система контроля процесса горения Honeywell U2S, представляющая собой единый блок, осуществляет функции обнаружения и обработки сигнала. Выпускается несколько моделей U2S, рассчитанных на различные условия использования. Каждая модель оснащена одним, двумя или тремя датчиками, расположенными на одной оптической оси

Подсоединение:

1. Присоедините защитное заземление к корпусу U2S (если применимо).
2. U2S и все присоединяемые кабели/кабельные каналы должны находиться на расстоянии, по крайней мере 12 дюймов (31 см) от любого источника большой мощности или напряжения (например, запального оборудования).

3. Проведите заземляющий провод от корпуса трансформатора зажигания до блока воспламенителя.
4. Проверьте все провода воспламенителя и кабели на отсутствие признаков износа. Замените все кабели или провода воспламенителя, у которых обнаружены признаки износа или трещины.
5. U2S должен быть электрически изолирован со стороны горелки.
6. Линия продувочного воздуха также должна быть изолирована от детекторной головки. С этой целью может быть использован любой изоляционный материал, например, резиновый шланг, установленный на переходе между линий продувочного воздуха и U2S.

Угольная пыль, несгоревшее топливо, дым, масляный туман, грязь, пыль и прочие примеси в топливе могут действовать как маскирующие факторы, ослабляя ультрафиолетовое излучение, испускаемое
пламенем. Также, кислый газ (H2S) может легко гасить ультрафиолетовые волны длиной 200 нм, сокращая количество ультрафиолетового излучения, достигающего датчика. Необходимо с особой тщательностью подойти к выбору соответствующей детекторной головки с учетом используемого топлива. Кроме того, воздействие загрязнений, маскирующих ультрафиолетовое излучение, можно снизить, подавая сильную струю воздуха через смотровую трубу, чтобы очистить траекторию наблюдения, проходящую сквозь материалы, снижающие видимость.

Нацеливание датчика на область с меньшим содержание маскирующих веществ, например, около наконечника горелки или около входа воздуха горения, также может оказаться эффективным подходом. Увеличение
области обзора для датчика путем укорачивания смотровой трубы или увеличения диаметра смотровой трубы также может уменьшить ослабляющее действие маскирующих веществ.

Product Specifications

Application

Single or multiple burners, all Fuels (oil, gas and coal) inclduing SRU, Kiln etc

Dimensions (in.)

4.3 in. wide x 4.6 in. deep x 6.1 in. high

Dimensions (mm)

109 mm wide x 155 mm deep x 117 mm high

Comments

Other Approvals: IEC Ex nA /ATEX Zone 2 and SIL3 (Temperature Range -40 to 158 F;-40 to 70 C)

Mounting

1" NPT process connection

Electrical Ratings

22-26 Vdc

Approvals, Canadian Standards Association

Approved (Temperature Range -40 to 158 F;-40 to 70 C)

Required Components

ASYU2S, ASYU2S-100, ASYU2S-300 cable assemblies R-518-PT12 and R-518-CL12-PG purge air quick coupler sold separately.

Approvals, Factory Mutual

Approved (Temperature Range -40 to 158 F;-40 to 70 C)

Communications

ModBus and RS422 Compatible

Output

1 NO for flame, 1 NO for Fault and 4-20mA

Connection Type

Quick disconnect -10 conductors-order separately ASY964 10' (3m) cable with connector

Keypad

Integrated touch screen

Status Monitoring

1 LED for each sensor
