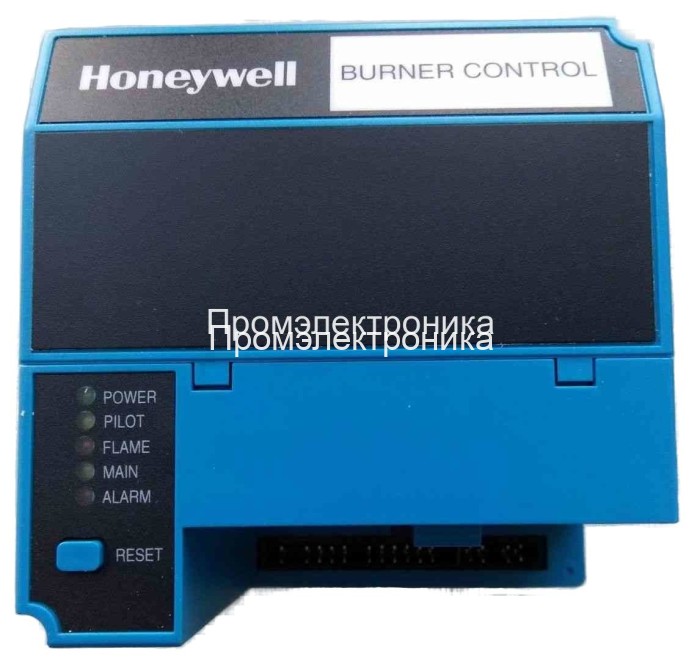

Honeywell RM7840E1016

Паспорт на контроллер Honeywell RM7840E1016 (en)

Руководство по установке контроллера Honeywell RM7840E1016 (en)

Capable Rating for select 7800 series controls and flame detectors

Conversion Wiring Diagrams for RM7800

Honeywell Primary Control cross reference

Installation Materials-Installation Instructions for RM7800, RM7840 7800 SERIES Relay Modules (English)

Maintenance Product Reference Materials-Checkout and Test for RM7800, RM7824, RM7840, RM7845, RM7850, RM7885, RM7888, RM7890, RM7897, RM7898 Relay

Programmer Control cross reference

Promotional Materials Commercial Boiler Controls and Accessories

Promotional Materials Enhanced 7800 Series

RM7800L1087, RM7840G1022, RM7840L1075, EC7840L1014 relay modules with valve proving

КОНТРОЛЬ СОСТОЯНИЯ АППАРАТНЫХ КОМПОНЕНТОВ ОБОРУДОВАНИЯ

Релейный модуль RM7840E1016 проверяет полярность карты продувки для предотвращения смещения времени продувки и отказов цепи. Он также проверяет, не повреждены ли переключатели конфигурации и аппаратные компоненты. Светодиод POWER мигает каждые 4 секунды, что является признаком выполнения теста оборудования.

ТЕСТ ЛОГИЧЕСКИХ СХЕМ

Этот тест проверяет целостность всех критичных нагрузок, клемм 8, 9, 10 и 21. Если нагрузки не запитываются правильно; например, на клемму клапана магистрали во время ПРОДУВКИ подается напряжение, то RM7840E1016 будет заблокирован при выполнении безопасного отключения. RM7840E1016 реагирует на изменения на входе и в то же время не допускает ложного отключения. Для правильной работы в условиях обычных электрических помех (например, скачков напряжения) на входе линии напряжения выполняется обработка сигналов. Обработка сигналов нечувствительна к синхронным помехам (шумам в линии, возникающим в одно и то же время во время каждого цикла линии).

ДИНАМИЧЕСКИЙ AMPLI-CHECK™

Динамический тест цепи AMPLI-CHECK™ проверяет работу усилителя работы пламени во время работы горелки и отключает RM7840E1016 при сбое усилителя.

Динамическая проверка УСИЛИТЕЛЯ ПЛАМЕНИ И ЗАСЛОНКИ

При самотестировании цепи 12 раз в минуту проверяются все электронные компоненты системы обнаружения пламени и в случае обнаружения ошибки RM7840E1016 отключается.

ДИНАМИЧЕСКИЙ ТЕСТ ВВОДА

Выполняется проверка всех входный цепей системы с тем, чтобы убедиться, что RM7840E1016 способен правильно определить состояние внешних управляющих элементов, ограничителей и блокировок. Если при этом тестировании обнаруживается какой то сбой, то происходит защитное отключение и выдается сообщение об ошибке.

ТЕСТ ДИНАМИЧЕСКОГО ЗАЩИТНОГО РЕЛЕ

Проверяется способность динамического защитного реле открываться и закрываться. Также проверяется, могут ли при необходимости критически важные нагрузки, клеммы 8, 9, 10 и 21 обесточиваться логической схемой динамического самотестирования.

ДИНАМИЧЕСКОЕ САМОТЕСТИРОВАНИЕ ЗАЩИТНОЙ ЦЕПИ

Микрокомпьютер проверяет себя и соответствующую аппаратуру в то время, как система защитных реле тестирует работу микрокомпьютера. При возникновении сбоя микрокомпьютера или защитного реле, который препятствует нормальному выполнению процедуры самотестирования, произойдет безопасное отключение и критичная нагрузка будет обесточена.

MONITORS THE STATUS OF HARDWARE COMPONENTS OF THE EQUIPMENT

The RM7840E1016 relay module checks the polarity of the purge card to prevent time slippage and circuit failures. It also checks if the configuration switches and hardware components are corrupted. The power led flashes every 4 seconds to indicate that the hardware test is in progress.

TEST LOGIC

This test checks the tightness of all critical loads, terminals 8, 9, 10 and 21. If loads are not energized correctly; for example, a voltage is applied to the main valve stem during purging, the RM7840E1016 will be locked when performing a safe shutdown. The RM7840E1016 responds to changes on the input signal and at the same time prevents false tripping. The signals are processed at the input of the voltage line to ensure proper operation under normal electrical noise conditions (e.g. voltage surges). Signal processing is insensitive to synchronous noise (line noise occurring simultaneously during each line cycle).

DYNAMIC AMPLI-CHECK™

Scheme of dynamic tests AMPLI-CHECK™ checks the operation of the amplifier of the working flame during burner operation and shuts rm7840e1016 in case of failure of the amplifier.

Dynamic test of amplifier and flame DAMPERS

When the circuit is self-diagnosed, all electronic components of the flame detection system are checked 12 times per minute and if an error is detected, RM7840E1016 is switched off.

INPUT DYNAMIC TEST

All system input circuits are checked to ensure that the RM7840E1016 is capable of correctly detecting the status of external controls, limiters and locks. If a failure is detected during this test, a protective shutdown occurs and an error message is displayed.

DYNAMIC TESTING OF PROTECTIVE RELAYS

The ability of the dynamic protection relay to open and close is checked. It also checks whether critical loads, terminals 8, 9, 10 and 21 can be deactivated by dynamic self-test logic if necessary.

DYNAMIC SELF-DIAGNOSIS OF PROTECTIVE CIRCUIT

The microcomputer tests and the corresponding equipment while the protective relay system tests the operation of the microcomputer. In the event of a microcomputer failure or a protective relay that prevents the normal self-test procedure, a safe shutdown will occur and the critical load will be shut down.
