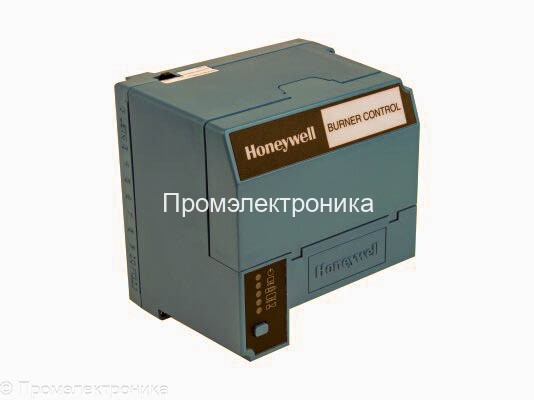

Honeywell RM7838B1021

Представляем вашему вниманию релейный модуль Honeywell RM7838B1021 — современное микропроцессорное устройство, разработанное для комплексного управления процессами горения. Этот контроллер является сердцем автоматизированных систем розжига для газовых, жидкотопливных и комбинированных одно-горелочных установок, обеспечивая высочайший уровень безопасности и эффективности.

Компания Промэлектроника является официальным дилером продукции Honeywell, предлагая только оригинальное и сертифицированное оборудование. Мы гарантируем подлинность каждого устройства и предоставляем полную техническую поддержку.

Область применения

Контроллер Honeywell RM7838B1021 предназначен для широкого спектра промышленных и коммерческих применений, где требуется надежное и полностью автоматизированное управление горелками. Он идеально подходит для:

• Котлов отопления и горячего водоснабжения.
• Промышленных печей и сушильных камер.
• Теплогенераторов и технологических установок.
• Систем, требующих модернизации и замены устаревших электромеханических программаторов, таких как R4140.

Модуль поддерживает различные режимы работы, включая On/Off (двухпозиционное регулирование) и модулируемый режим, что делает его универсальным решением для множества задач.

Ключевые функции и преимущества

Honeywell RM7838B1021 — это не просто реле, а интеллектуальная система, выполняющая критически важные функции:

• Автоматическая последовательность работы горелки: От продувки камеры сгорания до розжига пилотного и основного пламени, а также безопасного отключения — все этапы контролируются автоматически.
• Контроль пламени (Flame Supervision): Непрерывный мониторинг наличия и стабильности пламени через специализированные усилители и датчики. При потере пламени система немедленно инициирует безопасное отключение.

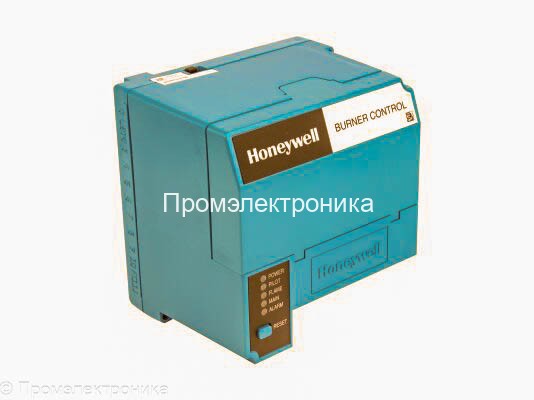

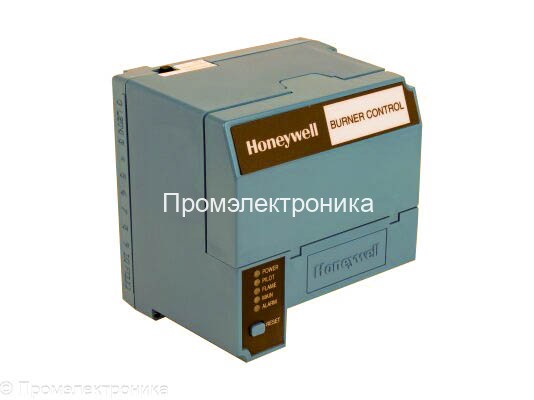

• Индикация состояния: Светодиодные индикаторы на передней панели (POWER, PILOT, FLAME, MAIN, ALARM) обеспечивают наглядное отображение текущего этапа работы и статуса системы.
• Комплексная диагностика: Устройство проводит самодиагностику при каждом запуске и непрерывно в процессе работы. В случае сбоя, на дисплей (при его наличии) выводится код ошибки, что значительно упрощает поиск и устранение неисправностей.
• Надежность твердотельной электроники: Отсутствие движущихся электромеханических частей повышает срок службы, виброустойчивость и общую надежность системы.

Компоненты системы

Для построения полнофункциональной системы управления на базе RM7838B1021 требуются следующие основные компоненты:

1. Релейный модуль RM7838B1021: Центральный управляющий блок.
2. Монтажная суббаза Q7800: Обеспечивает удобное подключение всех внешних цепей и надежное крепление модуля.
3. Усилитель сигнала пламени: Выбирается в зависимости от типа используемого датчика (ионизационный, ультрафиолетовый, инфракрасный).
4. Карта продувки ST7800: Задает время предварительной и пост-продувки камеры сгорания.

Систему можно расширить дополнительными опциональными компонентами для повышения удобства и функциональности:

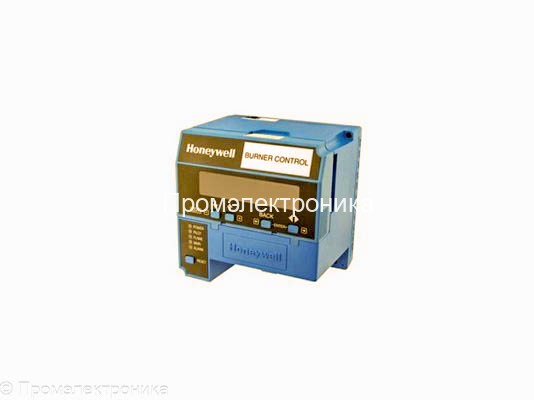

• Клавиатурно-дисплейный модуль (KDM) S7800: Предоставляет детальную информацию о состоянии, времени циклов, силе сигнала пламени и кодах ошибок.
• Интерфейс для ПК и ПО Combustion System Manager™: Для удаленного мониторинга, настройки и сбора данных.
• Модуль шины данных DATA CONTROLBUS MODULE™: Для интеграции нескольких устройств в единую сеть.
• Модуль удаленного сброса и расширенной сигнализации.

Технические характеристики и условия эксплуатации

• Напряжение питания: 120 В переменного тока (+10%/-15%), 50 или 60 Гц (±10%).
• Потребляемая мощность: не более 10 Вт.
• Максимальная подключаемая нагрузка: 2000 ВА.
• Предохранитель: 15 А (максимум), быстродействующий.
• Температура эксплуатации: от -40°C до +60°C.
• Влажность: до 85% относительной влажности, без конденсации.
• Вибрация: до 0.5G.

Важно! Установку, настройку и обслуживание оборудования должен производить квалифицированный и опытный специалист по системам контроля пламени. Неправильный монтаж или настройка могут привести к опасным ситуациям.

Надежность и быстрая доставка от Промэлектроника

Выбирая Honeywell RM7838B1021, вы инвестируете в безопасность и бесперебойную работу вашего оборудования. Компания Промэлектроника обеспечивает не только поставку оригинальной продукции, но и высокий уровень сервиса.

Мы располагаем складами в Москве, Санкт-Петербурге и Казани, что обеспечивает быструю доставку оборудования по всей России и странам СНГ. Вам не придется долго ждать свой заказ.

Для получения консультации, уточнения технических деталей или оформления заказа, свяжитесь с нашими специалистами по электронной почте: sales@prom-elec.com. Мы поможем подобрать оптимальную конфигурацию системы управления для решения именно ваших задач.
