Honeywell RM7838B1013

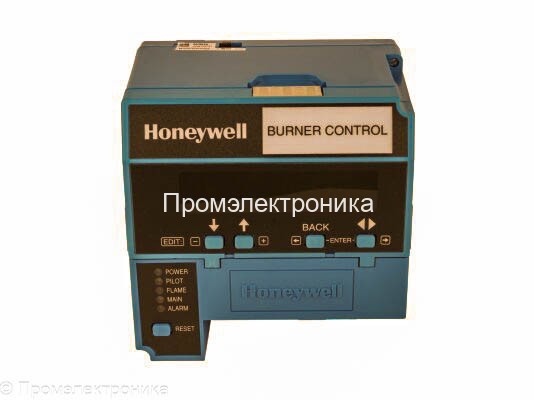

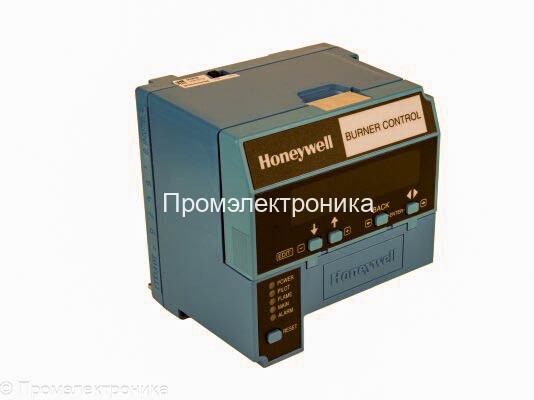

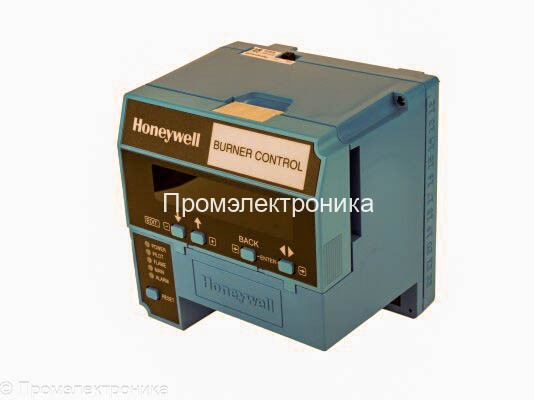

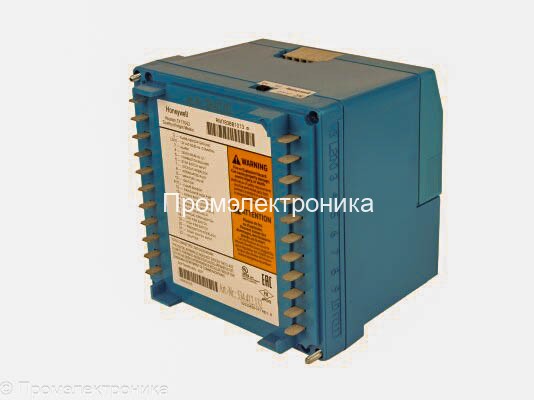

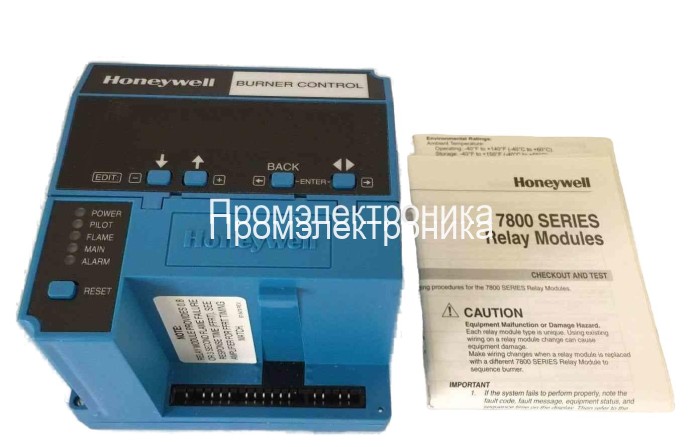

Микропроцессорный релейный модуль Honeywell RM7838B1013

Представляем вашему вниманию контроллер управления горением Honeywell RM7838B1013 — передовой релейный модуль на базе микропроцессора, входящий в легендарную серию 7800. Это устройство является неотъемлемой частью современных систем управления горелками, обеспечивая полностью автоматизированный и безопасный процесс розжига и контроля пламени. Разработанный для замены устаревших электромеханических программаторов, таких как R4140, этот контроллер предлагает непревзойденный уровень точности, функциональности и диагностики.

Инвестируя в RM7838B1013, вы получаете не просто компонент, а комплексное решение, которое повышает надежность, безопасность и эффективность вашего котельного оборудования.

Применение и назначение

Релейный модуль Honeywell RM7838B1013 предназначен для управления одиночными горелками, работающими на газе, жидком топливе (мазут, дизель) или их комбинации. Благодаря своей универсальности, он находит применение в широком спектке промышленных и коммерческих установок:

• Паровые и водогрейные котлы.
• Промышленные печи и сушильные камеры.
• Теплогенераторы и технологические установки.

Система на базе RM7838B1013 состоит из нескольких ключевых компонентов, которые вместе создают полноценную систему безопасности и управления:

• Релейный модуль (Relay Module): Мозг системы, выполняющий все логические операции.
• Монтажная цокольная панель (Subbase): Обеспечивает простое и надежное подключение всех внешних цепей.
• Усилитель сигнала пламени (Amplifier): Сменный модуль, который подбирается под конкретный тип датчика пламени (ионизационный, УФ).
• Карта продувки (Purge Card): Позволяет задать необходимое время предпусковой продувки камеры сгорания.

Дополнительно система может быть оснащена модулем клавиатуры и дисплея (KDM), модулем передачи данных DATA CONTROLBUS MODULE™ и другими компонентами для расширения функционала и интеграции в системы АСУ ТП.

Ключевые особенности и преимущества

Высочайший уровень безопасности: Honeywell RM7838B1013 оснащен многоуровневой системой самодиагностики и контроля, которая работает в динамическом режиме, обеспечивая постоянную проверку всех критически важных узлов.

• Динамическая самопроверка (Dynamic Self-Check): Контроллер непрерывно тестирует внутреннюю логику и реле безопасности, чтобы исключить отказ в опасном состоянии.
• Проверка цепей блокировок (Interlock Check): Перед каждым пуском система проверяет состояние всех подключенных блокировок (реле давления, датчики температуры и т.д.).
• Защита от ложного сигнала пламени: Модуль контролирует наличие сигнала пламени в те моменты, когда его быть не должно (например, в режиме ожидания или продувки), и в случае обнаружения переходит в безопасную блокировку.
• Надежная логика: Вся логика работы, включая выдержки времени, жестко запрограммирована и защищена от несанкционированного изменения, что гарантирует соответствие стандартам безопасности.

Гибкость и модульность: Система 7800 SERIES спроектирована для максимальной адаптивности под конкретные задачи.

• Сменные усилители пламени: Вы можете легко адаптировать контроллер для работы с разными типами пламени и топлива, просто заменив один модуль усилителя на другой.
• Выбираемое время продувки: С помощью сменных карт ST7800A можно установить точное время предпусковой продувки, требуемое для вашей установки (от 2 секунд до 30 минут).
• Настраиваемые параметры: С помощью конфигурационных перемычек можно на месте адаптировать ключевые параметры, такие как время розжига пилотной горелки (PFEP) и режим работы пилотного клапана.

Расширенная диагностика и удобство эксплуатации: С опциональным модулем клавиатуры и дисплея (KDM) S7800A, RM7838B1013 превращается в мощный диагностический инструмент.

• Визуальная индикация: Пять ярких светодиодов на передней панели (ПИТАНИЕ, ПИЛОТ, ПЛАМЯ, ОСНОВНОЙ, АВАРИЯ) обеспечивают наглядное отображение текущего этапа работы.
• Текстовый дисплей (с KDM): Отображает текущий статус, время выполнения операций, сообщения о неисправностях, коды ошибок и историю последних шести блокировок с указанием часа и цикла работы.
• Измерение сигнала пламени: Позволяет в реальном времени видеть уровень сигнала пламени в вольтах, что незаменимо при наладке горелки.
• Режим "Работа/Тест": Специальный переключатель позволяет сервисному инженеру приостанавливать последовательность работы на ключевых этапах для безопасной проверки и настройки компонентов горелки.

Технические характеристики

• Напряжение питания: 120 В переменного тока (+10%/-15%).
• Частота: 50 или 60 Гц (±10%).
• Потребляемая мощность: 10 Вт (максимум).
• Максимальная подключаемая нагрузка: 2000 ВА.
• Предохранитель: 15 А, быстродействующий (Type SC или аналог).
• Температура эксплуатации: от -40°C до +60°C.
• Температура хранения: от -40°C до +66°C.
• Влажность: до 85% относительной влажности, без конденсации.
• Вибрация: до 0.5G.

Монтаж и эксплуатация

Установка контроллера должна производиться квалифицированным, обученным и опытным сервисным специалистом по горелочной автоматике. Перед началом работ необходимо полностью обесточить установку. Монтаж осуществляется на специальную цокольную панель Q7800, которая может быть размещена на стене, панели управления или непосредственно на горелке. Для обеспечения надежной работы и долгого срока службы необходимо соблюдать условия эксплуатации, избегая установки в местах с повышенной вибрацией и вероятностью образования конденсата.

Компания Промэлектроника — ваш надежный партнер

Компания Промэлектроника является официальным дилером продукции Honeywell на территории России. Приобретая релейный модуль Honeywell RM7838B1013 у нас, вы получаете:

• 100% оригинальную продукцию с гарантией от производителя.
• Профессиональную техническую консультацию и помощь в подборе оборудования.
• Полный комплект сопроводительной документации.
• Лучшие цены и условия поставки.

Для получения дополнительной информации, консультации или оформления заказа, пожалуйста, свяжитесь с нашим отделом продаж.
