Honeywell RM7800L1012

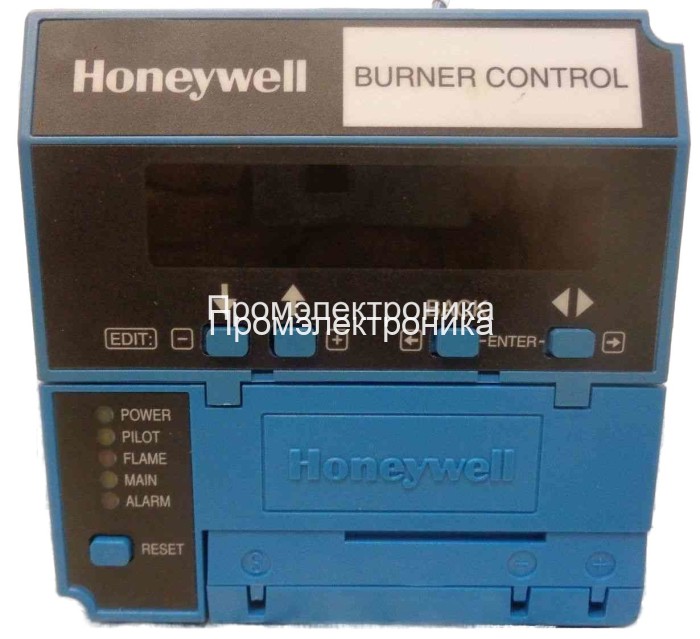

Контроллер Honeywell RM7800L1012 – это современный релейный модуль, основанный на микропроцессоре, специально разработанный для автоматического розжига горелок, работающих на газе, нефти или комбинированном топливе. Благодаря передовым технологиям управления и множеству встроенных функций по диагностике и мониторингу, данный модуль является идеальным решением для систем отопления, котельных и энергетических установок, требующих высокой надежности и безопасности.

Основные возможности и функциональные преимущества

1. Автоматизация процесса розжига
   • Обеспечивает автоматический розжиг с последовательной проверкой состояния системы.
   • Контролирует наличие пламени с помощью встроенных датчиков и световой индикации, позволяющей отслеживать режимы работы: от предзажига до полного рабочего цикла.
   • Реализует функции системной диагностики и поиска неисправностей, что минимизирует простой оборудования и повышает уровень безопасности.
2. Этапы работы системы
   Модуль Honeywell RM7800L1012 управляет полным циклом работы горелки, включающим следующие этапы:
   • INITIATE и STANDBY:
     • На этапе инициации происходит проверка всех входных параметров: установка необходимых interlock-сигналов, правильное подключение предочередных цепей и контроль напряжения сети (120 Vac, 50/60 Hz с допусками).
     • Если обнаружены несоответствия (например, отсутствие purge-карты или ошибки в конфигурационных перемычках), система переходит в режим безопасности.
   • PREPURGE (Предварительная продувка):
     • Данный этап, продолжительность которого может быть настроена от 2 секунд до 30 минут, обеспечивает подачу воздуха для удаления продуктов сгорания и не сгоревшего топлива.
     • Важно, чтобы входы Preignition и Lockout Interlock оставались закрытыми для успешного прохождения данного этапа.
   • Ignition Trials (Испытания розжига):
     • PFEP (Период установления пламени пилота):
       • Включается подача питания на пилотный клапан и трансформатор зажигания.
       • В течение 10 секунд (или 4 секунд при определенной конфигурации) система ожидает подтверждения наличия пламени.
       • При успешном обнаружении пламени происходит переход к следующему этапу, иначе – инициируется аварийное отключение.
     • MFEP (Период установления основного пламени):
       • После подтверждения пилотного пламени, активируется основной клапан, что позволяет зафиксировать наличие основного пламени.
       • Система регулирует последовательное отключение и включение терминалов для стабильного установления горения.
   • RUN (Рабочий режим):
     • После успешного прохождения этапа розжига происходит 10-секундный период стабилизации, после чего модуль переводится в режим работы.
     • В этом режиме осуществляется модульное управление скоростью работы двигателя подачи топлива и, при необходимости, диммирование или регулирование мощности горелки.
   • POSTPURGE (Заключительная продувка):
     • По завершении работы горелки включается 15-секундный период продувки, целью которого является удаление всех продуктов сгорания и не сгоревшего топлива из топливной линии и камеры сгорания.
3. Системные компоненты и расширяемость
   Для полноценного функционирования системы необходимы следующие элементы:
   • Основной релейный модуль RM7800L1012 – сердце системы, отвечающее за последовательное управление режимами работы горелки.
   • Суббаза Q7800 – используется для надежного крепления и подключения модуля. При монтаже рекомендуется использовать стандартную вертикальную ориентацию для сохранения максимальных эксплуатационных характеристик.
   • Усилитель – обеспечивает корректное управление сигналами от датчиков и исполнительных устройств.

   Дополнительно возможно интегрировать:

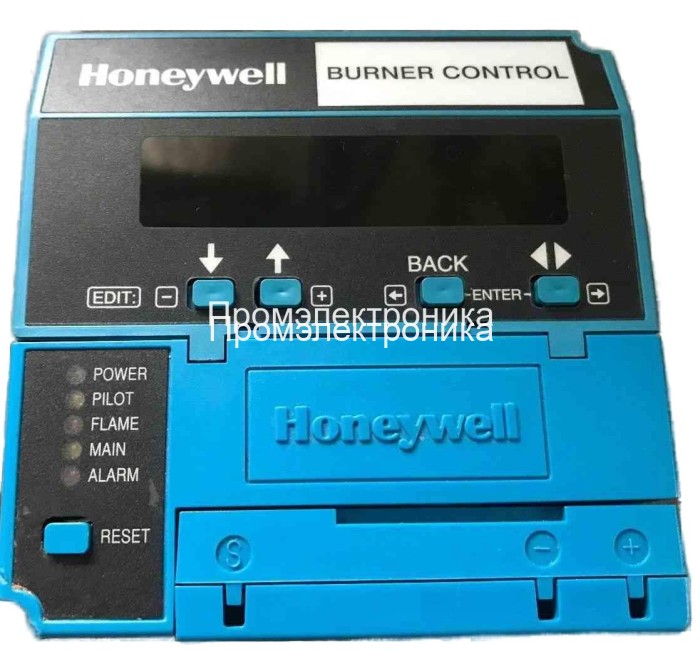

   • Клавиатурно-дисплейный модуль (VFD) – отображает текущий статус работы (STANDBY, PURGE, PILOT IGN, MAIN IGN, RUN, POSTPURGE), а также предоставляет подробную информацию о диагностике и ошибках.
   • Интерфейс для персонального компьютера – для удалённого мониторинга и управления.
   • Модуль передачи данных и удалённый дисплейный модуль – для интеграции с централизованными системами управления.
   • Программное обеспечение COMBUSTION SYSTEM MANAGER – обеспечивает расширенную аналитику и управление системой розжига.
4. Технические характеристики
   • Напряжение и частота: 120 Vac (+10/-15%), 50 или 60 Hz (±10%).
   • Потребляемая мощность: до 10W (для RM7800/RM7840).
   • Максимальная суммарная нагрузка: 2000 VA.
   • Защита предохранителями: до 15A, тип SC или эквивалент Fast Blow.
   • Эксплуатационный температурный диапазон: от -40°F до +140°F (-40°C до +60°C).
   • Хранение: от -40°F до +150°F (-40°C до +66°C).
   • Влажность: до 85% относительной влажности при непрерывной работе (без конденсации).
   • Вибрация: до 0.5G.
5. Монтаж, подключение и проверка системы
   • Установка суббазы:
     • Суббаза Q7800 монтируется в любом положении, кроме горизонтального с направлением разветвлённых контактов вниз. Рекомендуется стандартное вертикальное положение для оптимальной работы.
     • Выбор места монтажа (на стене, панели управления или непосредственно на горелке) должен обеспечивать удобный доступ для обслуживания и ремонта.
   • Финальная проверка проводки:
     • Перед установкой модуля необходимо проверить цепи питания, убедиться в соответствии допусков напряжения и частоты, а также выполнить статическую проверку всех соединений согласно рекомендациям производителя.
   • Обеспечение безопасности:
     • Система оснащена механизмами аварийного отключения в случае сбоев: отсутствие или неисправность purge-карты, ошибки в конфигурационных перемычках, проблемы с interlock-сигналами или превышение временных интервалов на этапах INITIATE, STANDBY, PREPURGE, PFEP, MFEP, RUN и POSTPURGE.
6. Дополнительный функционал клавиатурно-дисплейного модуля (VFD)
   • Модуль VFD предоставляет пользователю удобный интерфейс для мониторинга и управления процессом розжига.
   • Первая строка дисплея информирует о текущем статусе работы системы, времени этапов и предупреждениях.
   • Вторая строка может отображать дополнительные диагностические сообщения, подробности о неисправностях или истории ошибок, что значительно упрощает техническое обслуживание и устранение возможных проблем.

Преимущества использования Honeywell RM7800L1012 от Промэлектроники

• Надёжность и инновации:
  Контроллер Honeywell RM7800L1012 соответствует самым высоким стандартам качества, гарантируя стабильную работу даже в экстремальных условиях. Использование современных микропроцессорных технологий обеспечивает высокую точность управления и минимизирует риск аварийных ситуаций.
• Гибкая конфигурация системы:
  Возможность расширения системы за счет подключения дополнительных модулей позволяет адаптировать устройство под конкретные требования каждого объекта – от небольших котельных до крупных промышленных установок.
• Простота интеграции и обслуживания:
  Подробные инструкции по монтажу, проверке проводки и эксплуатации позволяют быстро и безопасно внедрить систему в существующую инфраструктуру, а удобный интерфейс модуля VFD обеспечивает оперативный контроль за состоянием горелки.
• Поддержка от официального дилера:
  Промэлектроника является официальным дилером Honeywell, что гарантирует поставку оригинальной продукции, профессиональную техническую поддержку и консультации по всем вопросам эксплуатации.
  Для получения дополнительной информации или оформления заказа свяжитесь с нами по email: sales@prom-elec.com.

Вывод:
Контроллер Honeywell RM7800L1012 – это передовое решение для систем автоматического розжига горелок, сочетающее высокоточные функции управления, надежные средства диагностики и гибкость в конфигурации. Выбирая данный модуль от официального дилера Промэлектроника, вы обеспечиваете безопасность, эффективность и долговечность работы ваших систем отопления и энергетики.
