Honeywell Q7800A1005
Q7800A1005/U - Пластмассовое монтажное основании для контроллеров серии 7800; для монтажа на панели

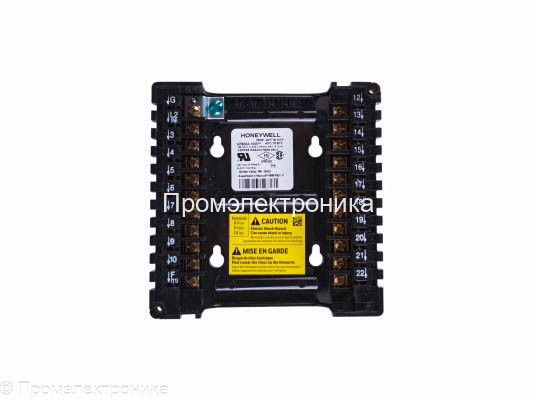

Увеличить фотоОсновные характеристики
- Бренды
- Honeywell
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Honeywell Q7800A1005
Монтажные основания Honeywell Q7800A1005/U предназначены для установки контроллеров
Электрические соединения для модулей реле 7800 SERIES или расширенного оповещателя S7830A через раздвоенные контакты.
Обеспечивает терминалы для полевой проводки.
Двадцать два терминала.
Product Specifications
- Application
- Wiring Subbase
- Dimensions (in.)
- 4 31/32 in. wide x 4 31/32 in. high x 1 13/32 in deep
- Dimensions (mm)
- 126 mm wide x 126 mm high x 36 mm deep
- Weight (lb)
- 7 oz
- Weight (kg)
- 0.20 kg
- Comments
- Panel mount
- Approvals, Underwriters Laboratories Inc.
- Component Recognized, File No. MP268; Guide No. MCCZ2.
- Approvals, Canadian Standards Association
- Certified, File No. LR95329-3.
- Shipping and Storage Temperature Range (F)
- -40 F to +140 F
- Shipping and Storage Temperature Range (C)
- -40 C to +60 C
- Vibration
- 0.5 G environment
Техническое описание Q7800A1005
Сведения дополняют существующее описание по документации производителя. Для замены сохраняют полное обозначение и сверяют его со схемой оборудования.
Назначение и исполнение
Q7800A1005 — универсальный монтажный цоколь Honeywell 7800 с контактами для подключения релейного автомата или расширенного сигнализатора S7830. Q7800A1005 имеет двухстороннее исполнение для монтажа в панели.
Конструкция и место установки
Предусмотрены выламываемые отверстия сзади, сверху и снизу для ввода проводки. Цоколь размещают в предусмотренном электрическом узле с доступом к клеммам и фиксации блока. Способ ввода кабеля, монтажная поверхность и корпус установки определяют удобство обслуживания и защиту собранного узла.
Совместимость и обслуживание
Электрическую разводку выполняют по инструкции установленного автомата 7800 или S7830. Совпадение серии цоколя не подтверждает правильность подключённых цепей для любого релейного блока. Для замены сверяют полный тип цоколя, модель автомата, расположение контактов, монтаж и схему горелки. Отдельного перечня внутренних ремонтных элементов на странице производителя нет.
Документация: Honeywell: Q7800, страница изделия, страница производителя, проверена 05.10.2026, язык en, страницы 1.
