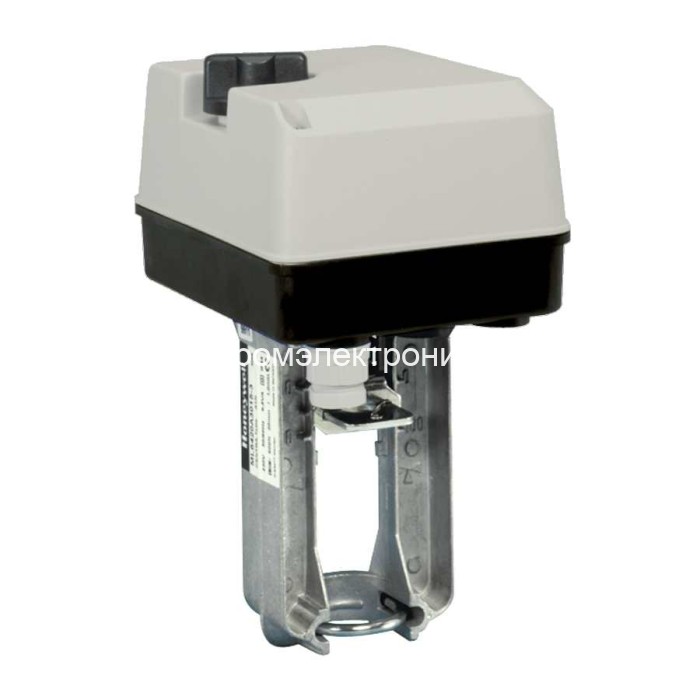

Электропривод Honeywell ML7425B6007
Линейный привод 600 Н, ход 20 мм, питание 24 В AC. При потере питания шток втягивается; рабочий ход 108 с, пружинный возврат около 12 с.
Увеличить фотоОсновные характеристики
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В
- Полный ход при 50 Гц
- 108 с
Описание
Назначение и рабочие параметры
ML7425B6007 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 600 Н при ходе 20 мм. Рабочее перемещение выполняется двигателем за 108 с, а при отключении питания отдельный пружинный механизм переводит шток в заданное конечное положение.
Аналоговый вход 0…10 / 2…10 В задаёт положение штока. Обратный сигнал 2…10 В позволяет передавать положение штока в контроллер или систему диспетчеризации.
Поведение при отключении питания
При исчезновении питания шток привода ML7425B6007 втягивается. Паспортное время пружинного возврата — около 12 с. Оно значительно меньше времени обычного рабочего хода 108 с и относится к другому режиму работы.
Направление перемещения штока не обозначает универсальное «открыто» или «закрыто» для любой арматуры. Результат зависит от конструкции клапана и выбранного прохода двухходового либо трёхходового узла. Для проектирования аварийного положения используют схему конкретного клапана.
Сравнение ближайших моделей ML7425
| Модель | Питание | Усилие / ход | Полный ход | Возврат пружиной |
|---|---|---|---|---|
| ML7425B6007 эта модель | 24 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток втягивается |
| ML7425A6008 | 24 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток выдвигается |
Вопросы и ответы о ML7425B6007
Какое питание требуется ML7425B6007?
24 В переменного тока. Управляющий сигнал 0…10 / 2…10 В подаётся отдельно; он не заменяет питание двигателя.
Что происходит при пропадании напряжения?
Пружина перемещает шток: он втягивается. Возврат занимает около 12 с. Открытие либо закрытие конкретного прохода зависит от механики клапана.
Как подобрать привод по усилию и ходу?
Для ML7425B6007 это 600 Н и 20 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.
Почему указаны два времени перемещения?
108 с — рабочий ход от двигателя при 50 Гц. Около 12 с — возврат пружиной при отключении питания. Эти времена относятся к разным приводным механизмам и режимам.
Есть ли выход положения?
Да, предусмотрен сигнал 2…10 В DC с допустимой нагрузкой до 1 мА. Он служит для индикации положения штока; для управления двигателем используется отдельный вход задания.
Чем ML7425B6007 отличается от ML7425A6008?
При одинаковых усилии 600 Н, ходе 20 мм и питании 24 В AC различается направление пружинного возврата. У ML7425B6007 шток втягивается, у ML7425A6008 — выдвигается.
Характеристики
- Наименование
- Электропривод Honeywell ML7425B6007
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В
- Полный ход при 50 Гц
- 108 с
- Потребление
- 12 ВА
- Степень защиты
- IP54
- Пружинный возврат
- Шток втягивается, около 12 с
- Температура окружающей среды
- −10…+50 °C
- Максимальная температура среды в клапане
- 150 °C без высокотемпературного комплекта
- Ручное управление
- Есть
- Сигнал положения
- 2…10 В DC; нагрузка до 1 мА
- Артикул производителя
- ML7425B6007
