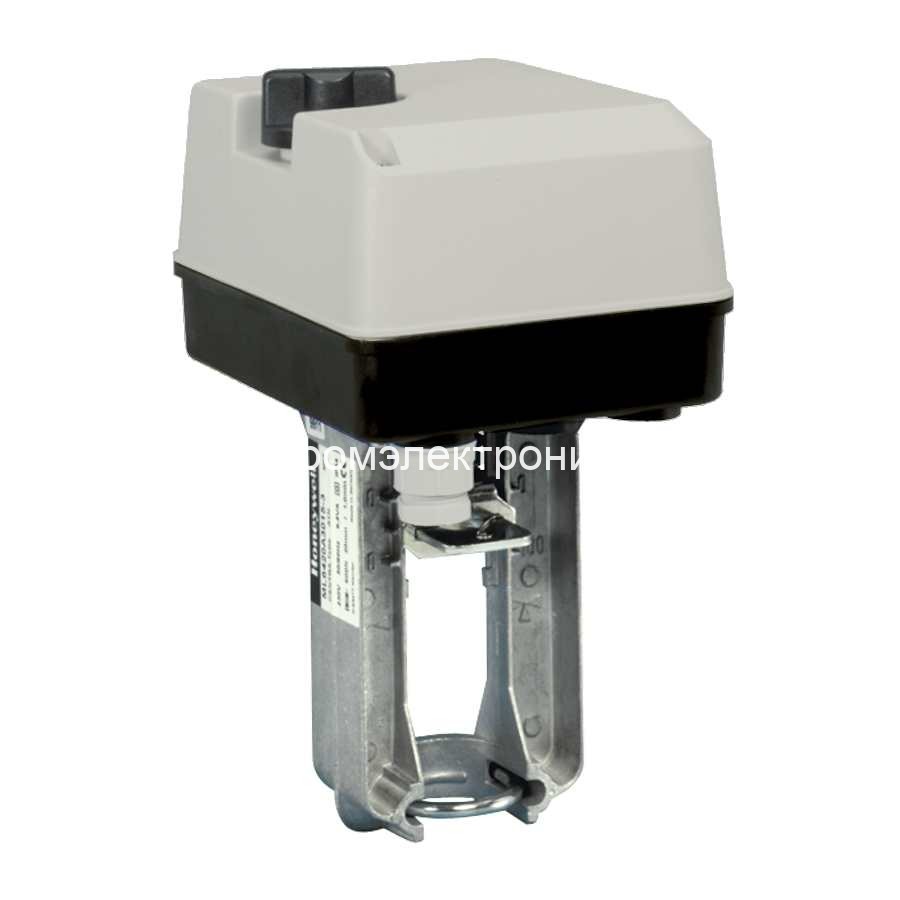

Электропривод Honeywell ML7421A3004
Линейный привод 1800 Н, ход 20 мм, питание 24 В AC. Управление: 0…10 / 2…10 В; 0…20 / 4…20 мА; полный ход 114 с при 50 Гц.
Увеличить фотоОсновные характеристики
- Тип движения
- Линейный
- Усилие штока
- 1800 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В; 0…20 / 4…20 мА
- Полный ход при 50 Гц
- 114 с
Описание
Назначение и рабочие параметры
ML7421A3004 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 1800 Н при ходе 20 мм. Полное перемещение занимает 114 с при 50 Гц, поэтому этот вариант рассчитан на регулирование с учётом указанной длительности полного хода.
Аналоговый вход 0…10 / 2…10 В; 0…20 / 4…20 мА задаёт положение штока. Выбор диапазона напряжения или тока позволяет согласовать привод с выходом контроллера. Обратный сигнал 2…10 В показывает положение штока.
Монтаж и ручное управление
Привод соединяется со штоком линейного клапана и отключает двигатель по достижении заданного усилия. Ход 20 мм должен соответствовать рабочему ходу арматуры. Допустимый перепад давления определяется сочетанием диаметра, конструкции клапана и усилия 1800 Н.
Ручное управление применяется при отключённом питании. Модели без пружинного возврата не выполняют автоматическое аварийное перемещение при пропадании напряжения. Для узла с температурой среды выше 150 °C предусматривается соответствующий клапану высокотемпературный комплект; допустимая температура воздуха вокруг привода остаётся отдельным ограничением.
Сравнение ближайших моделей ML7421
| Модель | Питание | Усилие / ход | Полный ход | Возврат пружиной |
|---|---|---|---|---|
| ML7421A3004 эта модель | 24 В AC | 1800 Н / 20 мм | 114 с при 50 Гц | Без пружинного возврата |
| ML7421B3003 | 24 В AC | 1800 Н / 38 мм | 210 с при 50 Гц | Без пружинного возврата |
Вопросы и ответы о ML7421A3004
Какое питание требуется ML7421A3004?
24 В переменного тока. Управляющий сигнал 0…10 / 2…10 В; 0…20 / 4…20 мА подаётся отдельно; он не заменяет питание двигателя.
Что происходит при пропадании напряжения?
Пружинного возврата у этого исполнения нет. Оно не предназначено для принудительного перевода штока в аварийное положение за счёт пружины.
Как подобрать привод по усилию и ходу?
Для ML7421A3004 это 1800 Н и 20 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.
Чем версия с ходом 20 мм отличается от версии 38 мм?
В серии ML7421 ход 20 мм соответствует времени 114 с, а ход 38 мм — 210 с при 50 Гц. Усилие у обеих версий составляет 1800 Н. Механический ход выбирается по клапану.
Есть ли выход положения?
Да, предусмотрен сигнал 2…10 В DC с допустимой нагрузкой до 1 мА. Он служит для индикации положения штока; для управления двигателем используется отдельный вход задания.
Можно ли перемещать шток вручную?
Да. Для ручного управления питание сначала отключают. Вращение рукоятки перемещает шток, а при возобновлении автоматической работы ручной механизм разблокируется. Подробная последовательность приведена в инструкции.
Характеристики
- Наименование
- Электропривод Honeywell ML7421A3004
- Тип движения
- Линейный
- Усилие штока
- 1800 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В; 0…20 / 4…20 мА
- Полный ход при 50 Гц
- 114 с
- Потребление
- 14 ВА / 16 ВА при 50 / 60 Гц
- Степень защиты
- IP54
- Пружинный возврат
- Нет
- Температура окружающей среды
- −10…+50 °C
- Максимальная температура среды в клапане
- 150 °C без высокотемпературного комплекта
- Ручное управление
- Есть
- Сигнал положения
- 2…10 В DC; нагрузка до 1 мА
- Артикул производителя
- ML7421A3004
