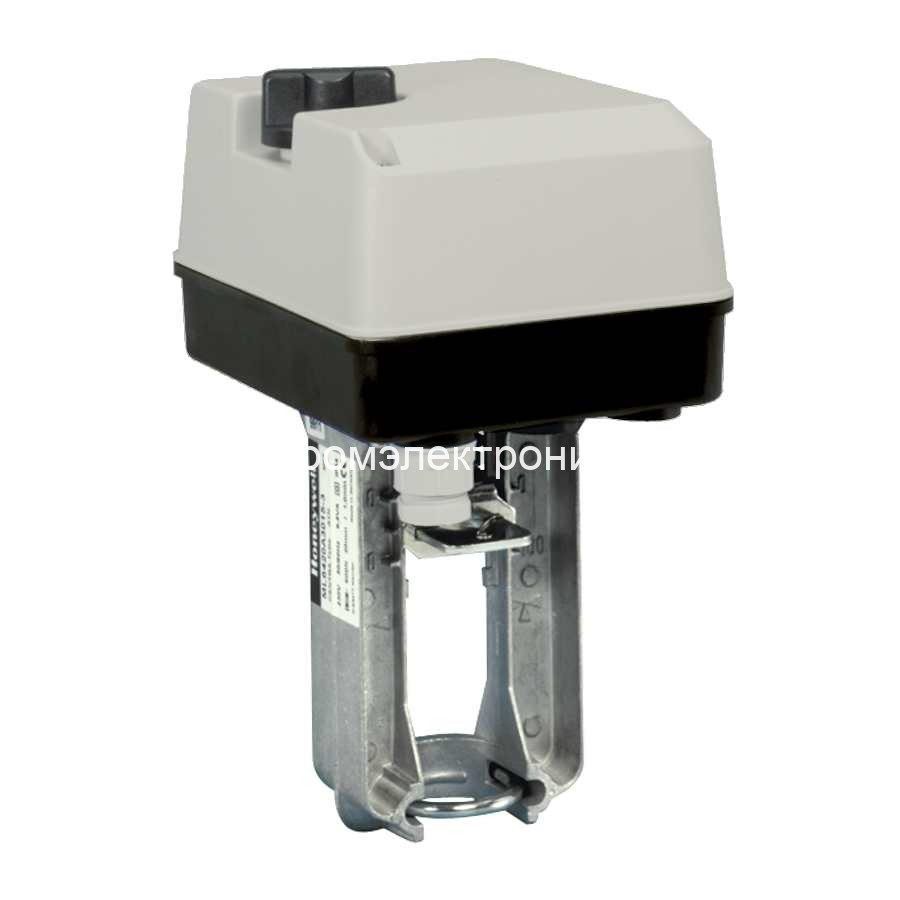

Электропривод Honeywell ML7420A6017
Линейный привод 600 Н, ход 20 мм, питание 24 В AC. Управление: 0…10 / 2…10 В; полный ход 30 с при 50 Гц.
Увеличить фотоОсновные характеристики
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В
- Полный ход при 50 Гц
- 30 с
Описание
Назначение и рабочие параметры
ML7420A6017 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 600 Н при ходе 20 мм. Полное перемещение занимает 30 с при 50 Гц, поэтому этот вариант рассчитан на быстрый 30-секундный ход в составе регулятора с соответствующей настройкой.
Аналоговый вход 0…10 / 2…10 В задаёт положение штока. Обратный сигнал 2…10 В позволяет передавать положение штока в контроллер или систему диспетчеризации.
Монтаж и ручное управление
Привод соединяется со штоком линейного клапана и отключает двигатель по достижении заданного усилия. Ход 20 мм должен соответствовать рабочему ходу арматуры. Допустимый перепад давления определяется сочетанием диаметра, конструкции клапана и усилия 600 Н.
Ручное управление применяется при отключённом питании. Модели без пружинного возврата не выполняют автоматическое аварийное перемещение при пропадании напряжения. Для узла с температурой среды выше 150 °C предусматривается соответствующий клапану высокотемпературный комплект; допустимая температура воздуха вокруг привода остаётся отдельным ограничением.
Сравнение ближайших моделей ML7420
| Модель | Питание | Усилие / ход | Полный ход | Возврат пружиной | Вход |
|---|---|---|---|---|---|
| ML7420A6017 эта модель | 24 В AC | 600 Н / 20 мм | 30 с при 50 Гц | Без пружинного возврата | 0…10 / 2…10 В |
| ML7420A6009 | 24 В AC | 600 Н / 20 мм | 60 с при 50 Гц | Без пружинного возврата | 0…10 / 2…10 В |
| ML7420A6025 | 24 В AC | 600 Н / 20 мм | 60 с при 50 Гц | Без пружинного возврата | 2…10 В |
Вопросы и ответы о ML7420A6017
Какое питание требуется ML7420A6017?
24 В переменного тока. Управляющий сигнал 0…10 / 2…10 В подаётся отдельно; он не заменяет питание двигателя.
Что происходит при пропадании напряжения?
Пружинного возврата у этого исполнения нет. Оно не предназначено для принудительного перевода штока в аварийное положение за счёт пружины.
Как подобрать привод по усилию и ходу?
Для ML7420A6017 это 600 Н и 20 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.
Чем отличается версия ML7420A6009?
ML7420A6009 выполняет ход 20 мм за 60 с, а ML7420A6017 — за 30 с. Усилие 600 Н и питание 24 В AC совпадают; различие в скорости учитывают в настройке регулятора.
Есть ли выход положения?
Да, предусмотрен сигнал 2…10 В DC с допустимой нагрузкой до 1 мА. Он служит для индикации положения штока; для управления двигателем используется отдельный вход задания.
Можно ли перемещать шток вручную?
Да. Для ручного управления питание сначала отключают. Вращение рукоятки перемещает шток, а при возобновлении автоматической работы ручной механизм разблокируется. Подробная последовательность приведена в инструкции.
Характеристики
- Наименование
- Электропривод Honeywell ML7420A6017
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 24 В AC
- Управляющий вход
- 0…10 / 2…10 В
- Полный ход при 50 Гц
- 30 с
- Потребление
- 7 ВА
- Степень защиты
- IP54
- Пружинный возврат
- Нет
- Температура окружающей среды
- −10…+50 °C
- Максимальная температура среды в клапане
- 150 °C без высокотемпературного комплекта
- Ручное управление
- Есть
- Сигнал положения
- 2…10 В DC; нагрузка до 1 мА
- Артикул производителя
- ML7420A6017
