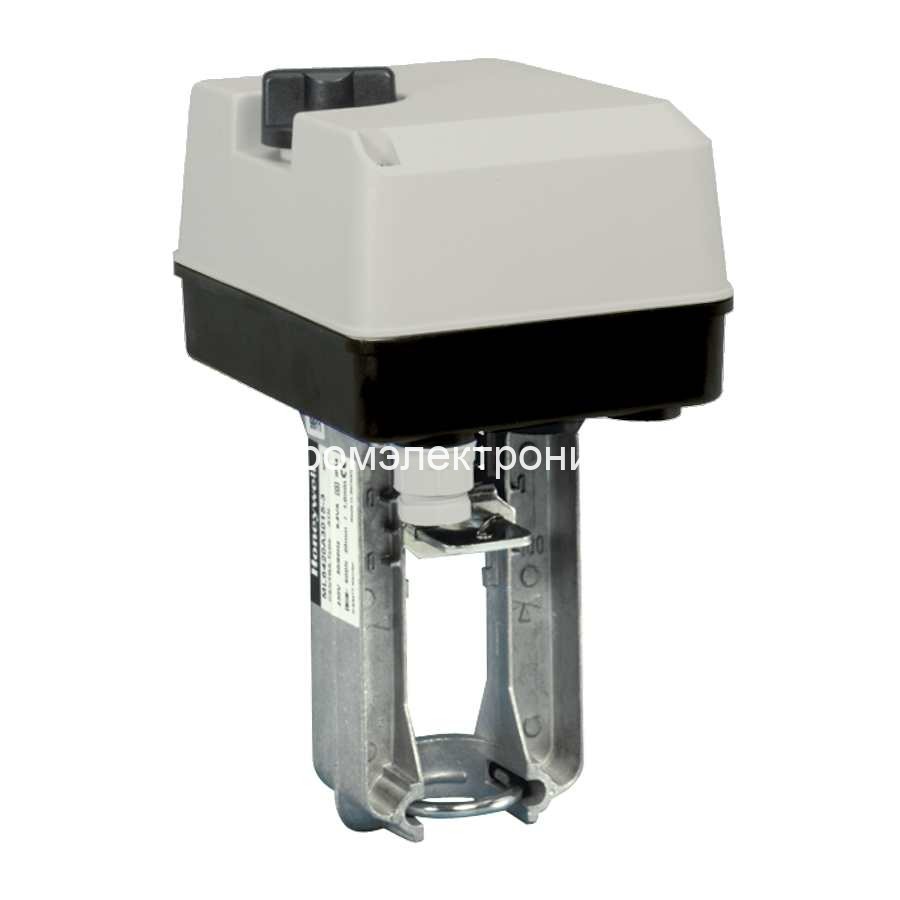

Электропривод Honeywell ML6425B3021
Линейный привод 600 Н, ход 20 мм, питание 230 В AC. При потере питания шток втягивается; рабочий ход 108 с, пружинный возврат около 12 с.
Увеличить фотоОсновные характеристики
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 230 В AC
- Управляющий вход
- 3-позиционное
- Полный ход при 50 Гц
- 108 с
Описание
Назначение и рабочие параметры
ML6425B3021 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 600 Н при ходе 20 мм. Рабочее перемещение выполняется двигателем за 108 с, а при отключении питания отдельный пружинный механизм переводит шток в заданное конечное положение.
Трёхпозиционный регулятор коммутирует 230 В AC в цепях управления двумя направлениями. Величина хода задаётся длительностью команды. По напряжению и скорости эта серия включает несколько внешне похожих исполнений, поэтому полный артикул определяет электрические параметры.
Поведение при отключении питания
При исчезновении питания шток привода ML6425B3021 втягивается. Паспортное время пружинного возврата — около 12 с. Оно значительно меньше времени обычного рабочего хода 108 с и относится к другому режиму работы.
Направление перемещения штока не обозначает универсальное «открыто» или «закрыто» для любой арматуры. Результат зависит от конструкции клапана и выбранного прохода двухходового либо трёхходового узла. Для проектирования аварийного положения используют схему конкретного клапана.
Сравнение ближайших моделей ML6425
| Модель | Питание | Усилие / ход | Полный ход | Возврат пружиной |
|---|---|---|---|---|
| ML6425B3021 эта модель | 230 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток втягивается |
| ML6425A3006 | 24 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток выдвигается |
| ML6425A3014 | 230 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток выдвигается |
| ML6425B3005 | 24 В AC | 600 Н / 20 мм | 108 с при 50 Гц | Шток втягивается |
Вопросы и ответы о ML6425B3021
Какое питание требуется ML6425B3021?
230 В переменного тока. Управление трёхпозиционное: регулятор коммутирует цепи двух направлений движения. Версии на 24 и 230 В имеют разные полные артикулы.
Что происходит при пропадании напряжения?
Пружина перемещает шток: он втягивается. Возврат занимает около 12 с. Открытие либо закрытие конкретного прохода зависит от механики клапана.
Как подобрать привод по усилию и ходу?
Для ML6425B3021 это 600 Н и 20 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.
Почему указаны два времени перемещения?
108 с — рабочий ход от двигателя при 50 Гц. Около 12 с — возврат пружиной при отключении питания. Эти времена относятся к разным приводным механизмам и режимам.
Можно ли добавить сигналы положения?
Для ML6420/ML6425 предусмотрены комплект двух переключающих контактов 43191680-005 и потенциометр обратной связи 43191679-011 на 10 кОм. Это принадлежности, а не встроенное оснащение каждого поставляемого привода.
Чем ML6425B3021 отличается от ML6425A3014?
При одинаковых усилии 600 Н, ходе 20 мм и питании 230 В AC различается направление пружинного возврата. У ML6425B3021 шток втягивается, у ML6425A3014 — выдвигается.
Характеристики
- Наименование
- Электропривод Honeywell ML6425B3021
- Тип движения
- Линейный
- Усилие штока
- 600 Н
- Ход штока
- 20 мм
- Питание
- 230 В AC
- Управляющий вход
- 3-позиционное
- Полный ход при 50 Гц
- 108 с
- Потребление
- 12 ВА
- Степень защиты
- IP54
- Пружинный возврат
- Шток втягивается, около 12 с
- Температура окружающей среды
- −10…+50 °C
- Максимальная температура среды в клапане
- 150 °C без высокотемпературного комплекта
- Ручное управление
- Есть
- Артикул производителя
- ML6425B3021
