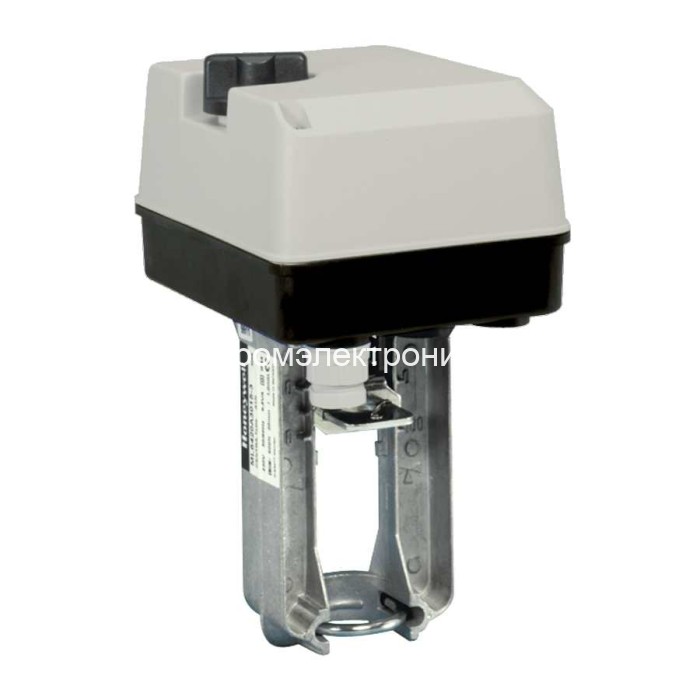

Электропривод Honeywell ML6421B3004

Name: Электропривод Honeywell ML6421B3004
Brand: Honeywell
SKU: ML6421B3004

Артикул производителя: ML6421B3004Все товары Honeywell →

Линейный привод 1800 Н, ход 38 мм, питание 24 В AC. Управление: 3-позиционное; полный ход 210 с при 50 Гц.

Увеличить фото

Основные характеристики

Тип движения: Линейный
Усилие штока: 1800 Н
Ход штока: 38 мм
Питание: 24 В AC
Управляющий вход: 3-позиционное
Полный ход при 50 Гц: 210 с

Все характеристики →Документы · 2

Цена и поставка

Цена по запросу

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 18.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание

Назначение и рабочие параметры

ML6421B3004 перемещает шток регулирующего клапана в водяной системе отопления, охлаждения или вентиляции. Исполнение развивает 1800 Н при ходе 38 мм. Полное перемещение занимает 210 с при 50 Гц, поэтому этот вариант рассчитан на регулирование с учётом указанной длительности полного хода.

Трёхпозиционный регулятор коммутирует 24 В AC в цепях управления двумя направлениями. Величина хода задаётся длительностью команды. Усилие 1800 Н в три раза больше, чем у 600-ньютонных ML6420; соединение и ход клапана при этом остаются самостоятельными параметрами выбора.

Монтаж и ручное управление

Привод соединяется со штоком линейного клапана и отключает двигатель по достижении заданного усилия. Ход 38 мм должен соответствовать рабочему ходу арматуры. Допустимый перепад давления определяется сочетанием диаметра, конструкции клапана и усилия 1800 Н.

Ручное управление применяется при отключённом питании. Модели без пружинного возврата не выполняют автоматическое аварийное перемещение при пропадании напряжения. Для узла с температурой среды выше 150 °C предусматривается соответствующий клапану высокотемпературный комплект; допустимая температура воздуха вокруг привода остаётся отдельным ограничением.

Сравнение ближайших моделей ML6421

Модель	Питание	Усилие / ход	Полный ход	Возврат пружиной
ML6421B3004 эта модель	24 В AC	1800 Н / 38 мм	210 с при 50 Гц	Без пружинного возврата
ML6421A3005	24 В AC	1800 Н / 20 мм	114 с при 50 Гц	Без пружинного возврата
ML6421A3013	230 В AC	1800 Н / 20 мм	114 с при 50 Гц	Без пружинного возврата

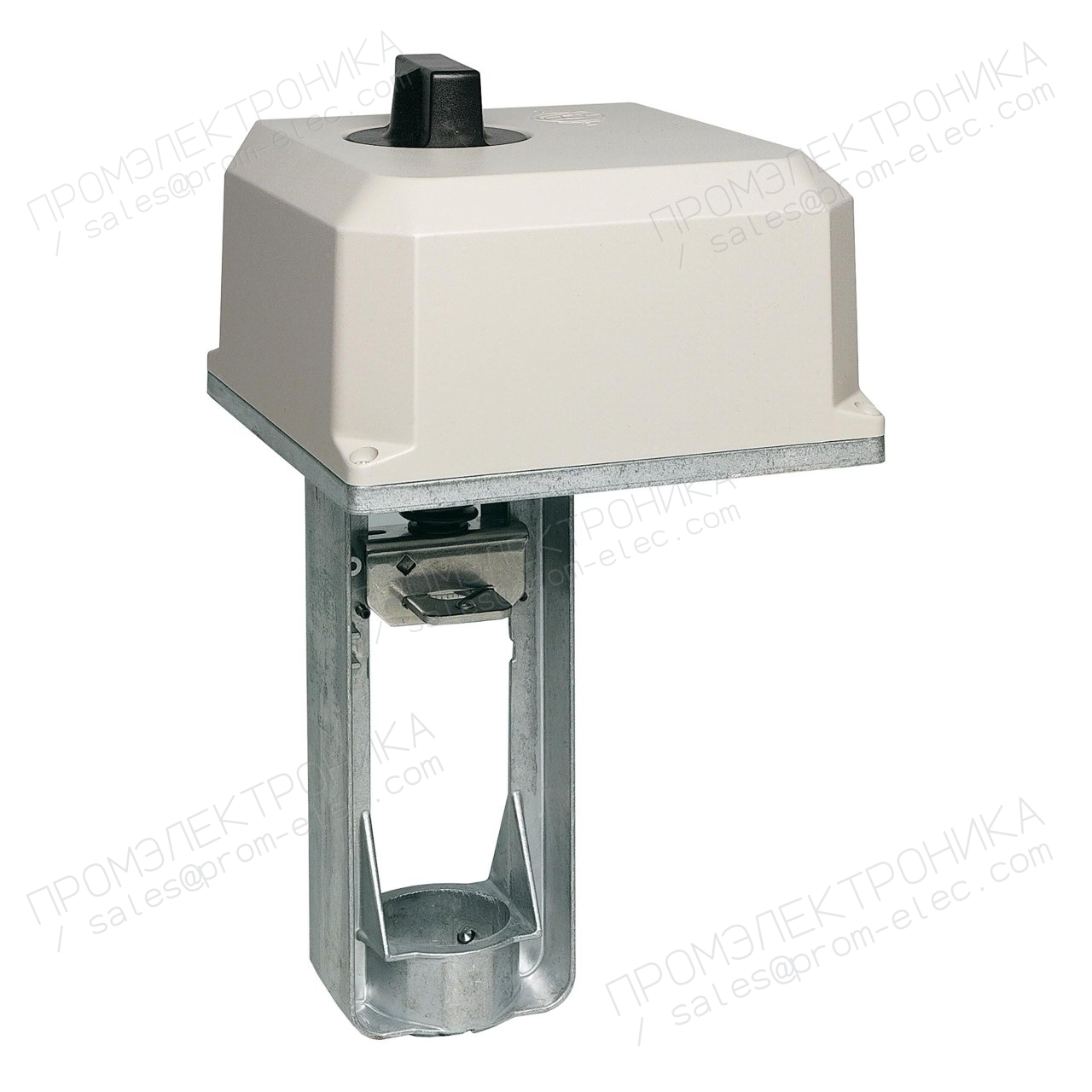

ML6421B3012	230 В AC	1800 Н / 38 мм	210 с при 50 Гц	Без пружинного возврата

Вопросы и ответы о ML6421B3004

Какое питание требуется ML6421B3004?

24 В переменного тока. Управление трёхпозиционное: регулятор коммутирует цепи двух направлений движения. Версии на 24 и 230 В имеют разные полные артикулы.

Что происходит при пропадании напряжения?

Пружинного возврата у этого исполнения нет. Оно не предназначено для принудительного перевода штока в аварийное положение за счёт пружины.

Как подобрать привод по усилию и ходу?

Для ML6421B3004 это 1800 Н и 38 мм. Ход должен соответствовать клапану, а требуемое усилие проверяется для его диаметра и перепада давления. Ход 20 мм нельзя заменить ходом 38 мм только на основании одинакового напряжения питания.

Чем версия с ходом 38 мм отличается от версии 20 мм?

В серии ML6421 ход 38 мм соответствует времени 210 с, а ход 20 мм — 114 с при 50 Гц. Усилие у обеих версий составляет 1800 Н. Механический ход выбирается по клапану.

Предусмотрена ли дополнительная сигнализация положения?

Для серии предусмотрены вспомогательные выключатели 43191680-002. Для 24-вольтовых вариантов также документированы потенциометры 10 кОм: 43191679-007 при ходе 20 мм и 43191679-008 при ходе 38 мм.

Можно ли перемещать шток вручную?

Да. Для ручного управления питание сначала отключают. Вращение рукоятки перемещает шток, а при возобновлении автоматической работы ручной механизм разблокируется. Подробная последовательность приведена в инструкции.

Характеристики

Наименование: Электропривод Honeywell ML6421B3004
Тип движения: Линейный
Усилие штока: 1800 Н
Ход штока: 38 мм
Питание: 24 В AC
Управляющий вход: 3-позиционное
Полный ход при 50 Гц: 210 с
Потребление: 13 ВА / 15 ВА при 50 / 60 Гц
Степень защиты: IP54
Пружинный возврат: Нет
Температура окружающей среды: −10…+50 °C
Максимальная температура среды в клапане: 150 °C без высокотемпературного комплекта
Ручное управление: Есть
Артикул производителя: ML6421B3004
