Техническое описание EC7830A1041

Сведения дополняют существующее описание по документации производителя. Описаны функции указанного семейства; параметры и совместимость полного заказного исполнения проверяют отдельно.

Назначение и особенности

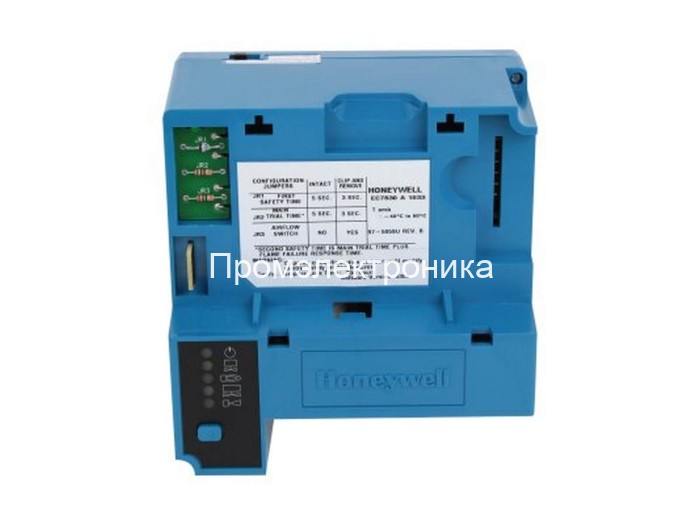

EC7830A1041 относится к релейным автоматам контроля и управления одиночной горелкой семейства Honeywell 7800. Документация указанного типа описывает последовательность пуска, контроль пламени, индикацию состояния и диагностику. Полный буквенно-цифровой код сохраняют: программа, времена и допустимые нагрузки определяются исполнением.

Применение и совместимость

Автомат используют в согласованной системе горелки с соответствующим монтажным цоколем и усилителем сигнала пламени. Подбор усилителя связан с типом датчика и топливной схемой. Вставную карту продувки применяют только там, где она предусмотрена программой; наличие серии 7800 не означает одинаковый цикл у всех RM/EC.

Место установки

Блок устанавливают на штатном цоколе в электрическом отсеке горелки либо в шкафу управления. Внешние контакты ограничителей и блокировок, клапаны, розжиг и вентилятор подключают по схеме конкретного автомата. После замены проверяют согласование датчика, программы, цепей безопасности и полный цикл установки.

Принадлежности и замена

В руководстве типа перечислены дисплей S7800, монтажный цоколь, подходящий усилитель пламени и варианты удалённого отображения/связи. Комплект зависит от выбранного релейного блока. Не следует считать все перечисленные принадлежности установленными или взаимозаменяемыми. Конкретные модели горелок и внутренние ремонтные детали этого исполнения в указанном документе не подтверждены; для замены нужна их ведомость и электрическая схема.

Документация: Honeywell: 65-0200, редакция указана в документе, язык en, страницы 1, 2.
