Артикул: VK4105P2003B

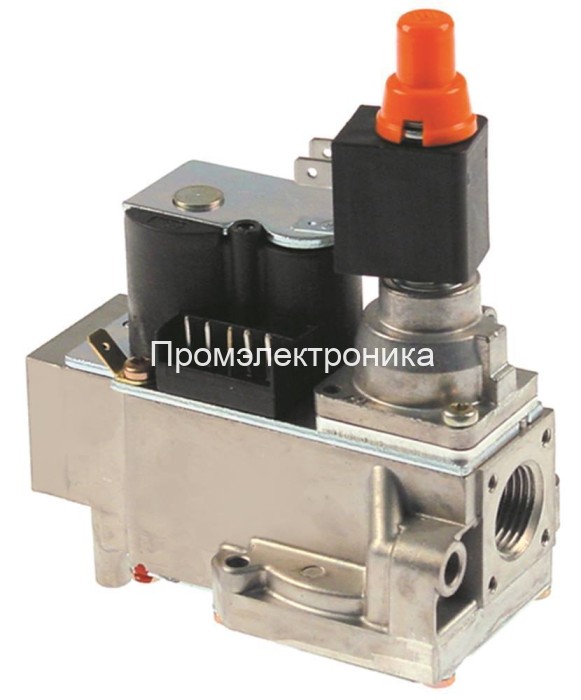

Газовый клапан Honeywell VK4105P

0 руб.

осуществляет управление и выполняет все функции, необходимые для безопасного розжига, контроля пламени и безопасного регулирования газа

Газовый клапан Honeywell VK4105P - комбинированная система регулирования и розжига осуществляет управление и выполняет все функции, необходимые для безопасного розжига, контроля пламени и безопасного регулирования потока газа в пилотную и/или основную горелку. Система содержит газовый клапан серии VK4105P и специализированный регулятор розжига S4565/S4575/S4585, который присоединяется непосредственно к нему.

Газовый регулятор VK4105P имеет стандартный корпус, к которому на заводе можно подключить несколько устройств, выполняющих различные дополнительные функции. В число этих дополнительных функций и устройств входят: серворегулирование давления, регулирование с помощью дроссельного клапана, полностью регулируемая система плавного розжига SOFTLITE, регулятор газ/воздух с отношением 1:1 или электрический двухуровневый (высокий-низкий) или плавный регулятор (с усилением) для выполнения всех видов управления.

Газовый клапан Honeywell серии VK4105P может работать с тремя нефтяными газами: отопительным, природным и сжиженным.

Газовый клапан Honeywell VK4105C используется в газовых котлах Dakon, Mora, Baxi, Ferroli, De Dietrich, Bosh, ACV, Beretta, Riello, Protherm, Viessmann, Danfoss, Ariston, Buderus, RSA, RSD, RSH, RST.

Общие свойства VK4105P:

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), и для системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Двухпозиционное управление главной горелкой с помощью электрического исполнительного устройства и электрического исполнительного устройства следящего типа, питаемого непосредственно от регулятора розжига.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема на верху последнего.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства

Особенности Honeywell VK4105P:

• Входное и выходное соединения диаметром лежат на одной прямой и могут использовать соединительные фланцы.

• Предусмотрены следующие модели, различающиеся усилием закрытия: B + J; B + C; B + B.

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке по отношению к давлению в топочной камере.

• Все настройки доступны сверху.

• 9-мм штуцеры для измерения давления на верхней поверхности позволяют контролировать входное и выходное давление.

• На входе газового клапана VK4105P установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки.

• Предусмотрен дополнительный выходной фильтр.

• Снизу газового регулятора имеются два отверстия под самонарезающие винты для жесткого крепления к отопительной установке.

Газовые клапаны Honeywell серии VK4105P имеют сервосистему с положительной связью, т.е. в нормальном выключенном состоянии главный клапан закрыт давлением пружины и может быть открыть только в том случае, если давление газа достаточно для преодоления силы этой пружины. Эта существенная встроенная защитная функция обеспечивает автоматическое закрывание главного клапана в случае сбоя в электропитании или подаче газа.

Доступные для заказа модификации:

МодификацияАртикул
VK4105P 2003VK4105P2003B
VK4105P 2003 (U)VK4105P2003U
VK4105P 2011VK4105P2011B
VK4105P 2011 (U)VK4105P2011U
VK4105P 2029VK4105P2029B
VK4105P 2029 (U)VK4105P2029U
VK4105P 2037VK4105P2037B
VK4105P 2037 (U)VK4105P2037U
VK4105P 2045VK4105P2045B
VK4105P 2045 (U)VK4105P2045U
VK4105P 2060VK4105P2060B
VK4105P 2060 (U)VK4105P2060U

Техническая документация газовые клапаны Honeywell серии VK4105P

МодификацияАртикул
VK4105P 2003VK4105P2003B
VK4105P 2003 (U)VK4105P2003U
VK4105P 2011VK4105P2011B
VK4105P 2011 (U)VK4105P2011U
VK4105P 2029VK4105P2029B
VK4105P 2029 (U)VK4105P2029U
VK4105P 2037VK4105P2037B
VK4105P 2037 (U)VK4105P2037U
VK4105P 2045VK4105P2045B
VK4105P 2045 (U)VK4105P2045U
VK4105P 2060VK4105P2060B
VK4105P 2060 (U)VK4105P2060U
