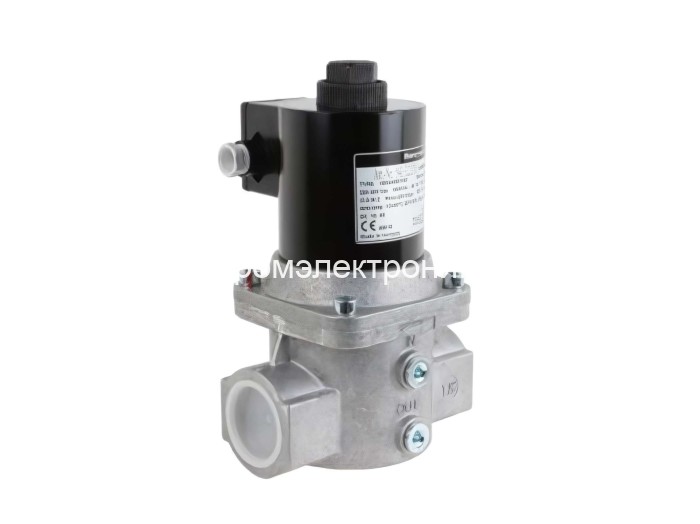

Газовый клапан Honeywell VE4040B1002

Газовый клапан Honeywell VE4040B1002 — электромагнитный нормально закрытый клапан серии VE4000B1 для управления и безопасного отсечения подачи газообразного топлива. Модель применяется в газовых рампах автоматики горения, где требуется быстрое открытие/закрытие потока и настройка основного расхода газа под параметры горелки.

Клапан используется в промышленных и коммерческих газовых горелках, атмосферных котлах, теплогенераторах, печах, сушильных установках, плавильных и термических агрегатах, а также в других газопотребляющих установках. VE4040B1002 подходит для участков газовой линии с присоединением 1 1/2" и условным проходом DN40. Для данной модификации указаны питание 220–240 В AC, максимальное рабочее давление 200 мбар, степень защиты IP54 и масса 5,8 кг.

Принцип работы клапана простой и надежный: в обесточенном состоянии подпружиненный диск удерживает проход закрытым, поэтому подача газа прекращена. При подаче напряжения на катушку электромагнитный механизм открывает клапан и разрешает подачу газа к горелке. При снятии питания клапан быстро возвращается в закрытое положение. Такая логика используется в цепях безопасности: клапан открывается только при наличии разрешающего сигнала от автомата горения и элементов контроля.

К преимуществам Honeywell VE4040B1002 относятся быстрое срабатывание, нормально закрытое исполнение, регулируемый расход на верхней части катушки, встроенная мелкая сетка-фильтр, возможность замены катушки и поворот катушки на 360° для удобства монтажа. Корпус выполнен из литого алюминиевого сплава, уплотнения — из стойкого к углеводородам NBR. На входной стороне предусмотрены вспомогательные точки отбора давления Rp 1/4", что удобно при пусконаладке и диагностике газовой рампы.

При подборе важно сверить не только артикул VE4040B1002, но и резьбовое присоединение, DN, напряжение катушки, рабочее давление, требуемую пропускную способность, степень защиты, ориентацию монтажа и наличие дополнительных опций. Клапан не заменяет регулятор давления: если системе требуется стабилизация давления газа, регулятор подбирается отдельно. Для корректной замены желательно сравнить маркировку старого клапана, схему газовой рампы и паспорт горелки.

Примеры применения: установка в основной газовой линии промышленной горелки котельной; замена неисправного клапана DN40 на газовой рампе теплогенератора; использование в составе автоматики печи или сушильной камеры; комплектация ремонтного запаса для сервисной организации, обслуживающей котлы и горелки Honeywell, Riello, Weishaupt, Ecoflam и другие установки.
