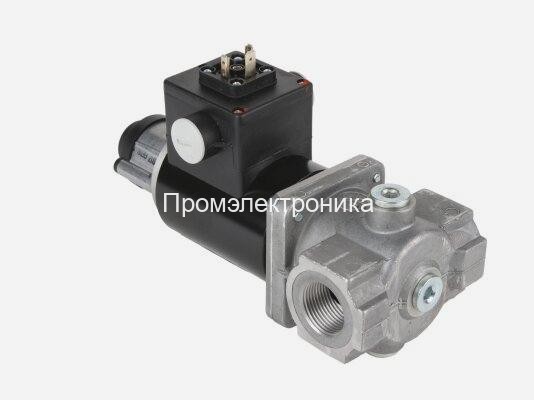

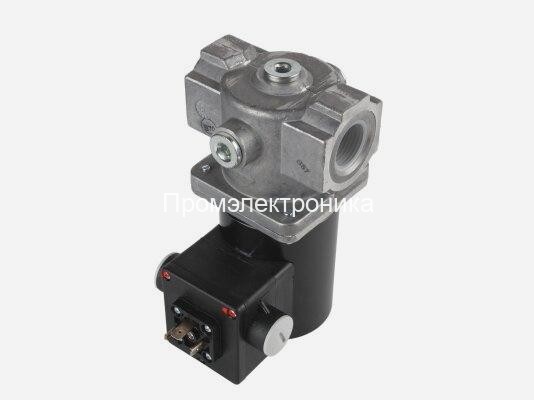

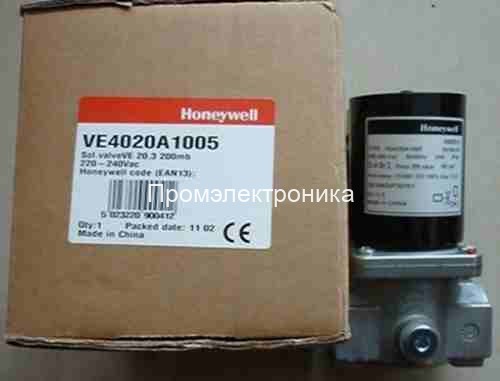

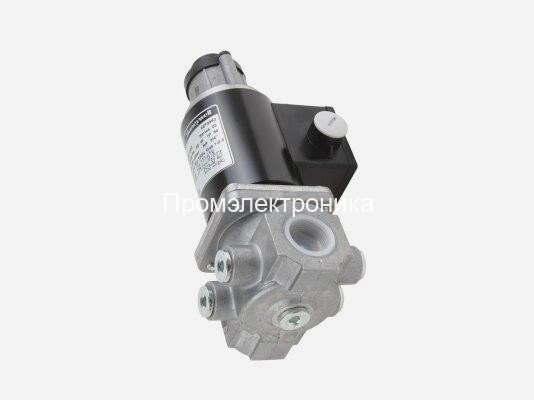

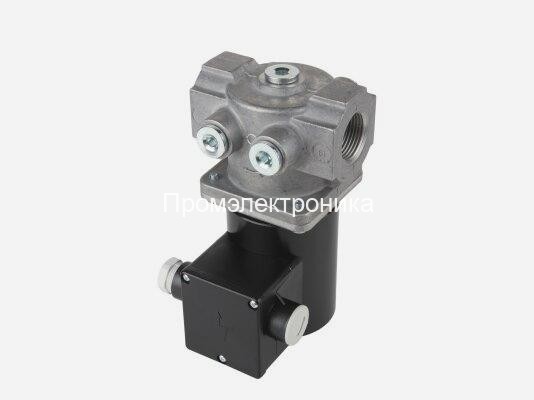

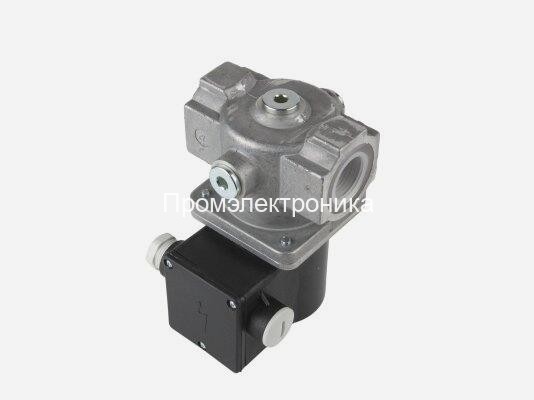

Газовый клапан Honeywell VE4020

Honeywell VE4020 — серия электромагнитных газовых клапанов DN20 с резьбовым присоединением Rp 3/4 для газовых рамп, горелок и теплогенераторного оборудования. Клапан используется для автоматического открытия и надежного отсечения подачи газа по команде автоматики горелки, контроллера котла или цепи безопасности. В зависимости от исполнения VE4020 может быть нормально закрытым клапаном быстрого открытия, версией с регулировкой расхода, исполнением с плавным/характеризованным открытием или нормально открытым сбросным клапаном.

Клапаны применяют в промышленных и коммерческих системах с газовыми горелками, котельных, тепловых пунктах, сушильных и технологических печах, воздухонагревателях и других агрегатах, где требуется управляемая подача газообразного топлива. Рабочая среда и точные параметры зависят от конкретной модификации и должны сверяться по маркировке, паспорту и требованиям проекта.

Принцип работы основан на электромагнитном приводе. При подаче напряжения катушка переводит клапан в рабочее положение, открывая или закрывая проход газа в зависимости от типа исполнения. При снятии питания нормально закрытые версии возвращаются в безопасное закрытое состояние, а нормально открытые версии используются как сбросные/вентиляционные элементы. В газовой рампе VE4020 обычно работает вместе с фильтром, регулятором давления, реле давления, блоком контроля герметичности и автоматом горения.

Преимущества Honeywell VE4020 — промышленное исполнение, компактный алюминиевый корпус, подбор по напряжению питания, степени защиты, электрическому подключению и функциональности. Для ряда версий предусмотрена регулировка максимального расхода, опциональный датчик закрытого положения CPI и сменные катушки. У модификаций серии C дополнительно регулируется характеристика открытия, что полезно для плавного розжига и снижения резких перепадов расхода газа при запуске.

При подборе важно учитывать полный артикул: VE4020A, VE4020B, VE4020C, VE4020S, NB или NC — это разные исполнения по логике работы и назначению. Также проверяют давление, напряжение питания, IP54 или IP65, PG11 или DIN-разъем, наличие CPI, совместимость с автоматикой горелки и требования производителя оборудования. Для замены желательно предоставить фото шильдика, схему газовой рампы или модель горелки.

Примеры использования: замена клапана в газовой рампе промышленной горелки; комплектация котельной установки с автоматическим отсечением газа; установка версии с регулировкой расхода на технологической печи; подбор исполнения C для системы, где требуется более мягкое открытие при розжиге.
