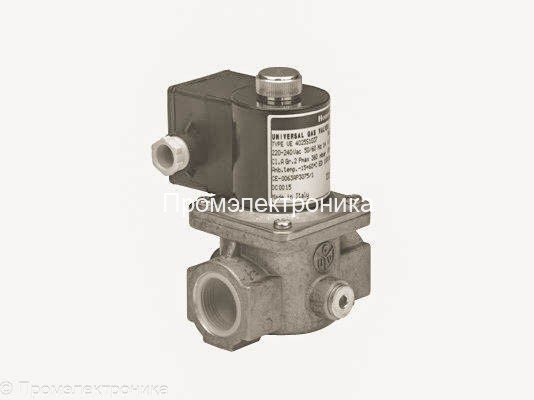

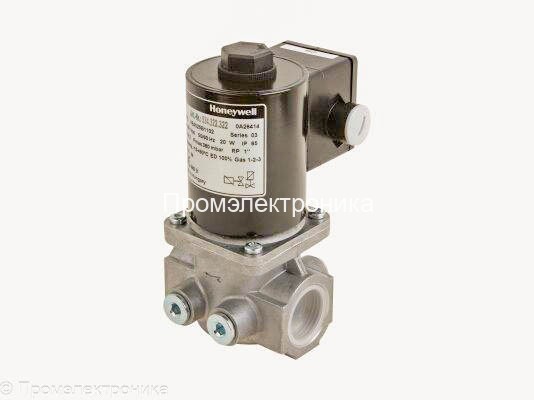

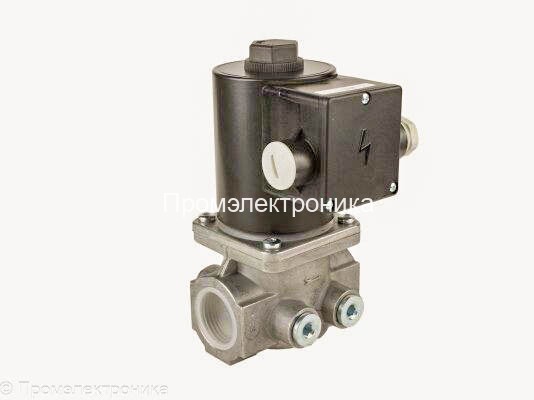

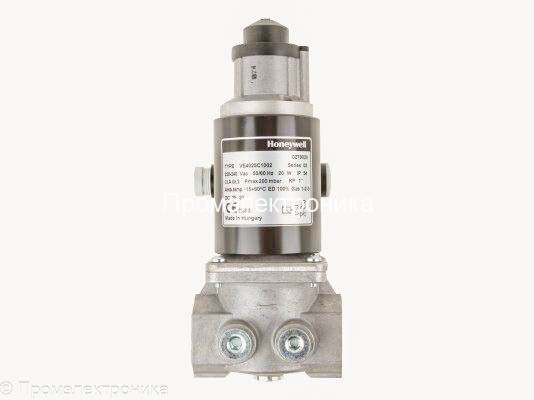

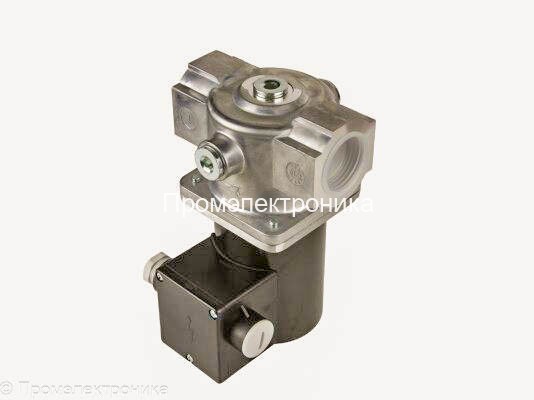

Газовый клапан Honeywell VE4025

Honeywell VE4025 — серия газовых электромагнитных клапанов класса A для автоматического управления подачей газообразного топлива в промышленных и коммерческих теплогенераторах. Клапан устанавливается в газовую рампу горелки или котельного агрегата и работает как исполнительный элемент системы безопасности: открывает подачу газа только при разрешении автоматики и быстро перекрывает поток при останове, аварии, пропадании питания или нарушении цепи контроля.

VE4025 применяют на газовых дутьевых горелках, атмосферных котлах, печах, сушильных установках, тепловых агрегатах, инсинераторах и другом газопотребляющем оборудовании. Размер VE4025 соответствует DN25 / Rp 1, поэтому модель часто выбирают для средних по расходу участков газовой линии, где требуется компактный запорный клапан с промышленным ресурсом и понятной сервисной заменой.

Принцип работы зависит от исполнения. В версиях A, B и C клапан нормально закрыт: при отсутствии напряжения пружинный механизм удерживает запорный орган в закрытом положении. После команды от блока управления напряжение подается на катушку, электромагнит открывает клапан, и газ поступает к горелке. При снятии питания клапан закрывается менее чем за 1 секунду. Исполнение A — быстрое открытие без регулировки расхода, B — быстрое открытие с настройкой максимального расхода, C — медленное/характеризованное открытие с регулировкой расхода и времени открытия. Исполнения S относятся к нормально открытым сбросным клапанам и подбираются отдельно по функции в схеме.

К техническим особенностям VE4025 относятся литой алюминиевый корпус, внутренняя резьба Rp по ISO 7/1, работа с природным газом, пропаном и воздухом, варианты на 200 или 360 мбар в зависимости от артикула, исполнения с PG11 или DIN-разъемом, а также варианты IP54/IP65. Для части исполнений предусмотрен датчик положения CPI; совместимость нужно проверять по полному номеру и паспорту конкретного клапана. При подборе важно учитывать не только «VE4025», но и буквенно-цифровой индекс: он определяет тип открытия, напряжение катушки, степень защиты, присоединение, наличие регулировок и допустимое давление.

Типовые примеры использования: 1) замена основного запорного клапана на газовой горелке котельной; 2) комплектация газовой рампы промышленной печи, где требуется быстрое безопасное отсечение газа; 3) применение версии B для настройки максимального расхода при пусконаладке горелки; 4) установка версии C там, где важно мягкое открытие и снижение гидроудара/резкого набора пламени.

Модификации Honeywell VE4025
