Газовый регулятор Giuliani Anello FGD25

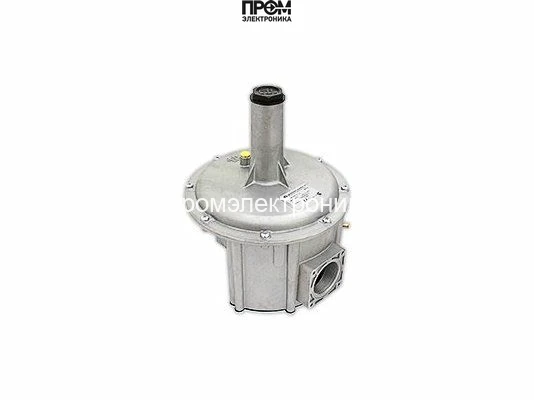

Газовый регулятор Giuliani Anello FGD25 — арт. 009.0022.101

Регулятор давления Giuliani Anello FGD25 (009.0022.101) предназначен для точной стабилизации выходного давления газа в промышленных газовых системах. Устройство разработано в соответствии с европейским стандартом EN 88-1 и рассчитано на работу с природным, городским, сжиженным и нейтральными газами. Основная задача регулятора — поддерживать заданное давление перед подачей газа на горелочные модули, обеспечивая стабильную и безопасную работу оборудования при входном давлении до 200 мбар.

Ключевые характеристики

• Тип: регулятор давления газа FGD25;
• Артикул: 009.0022.101;
• Соответствие: EN 88-1;
• Рабочие среды: природный, городской, сжиженный газ, нейтральные газы;
• Максимальное входное давление: до 200 мбар;
• Диапазон настройки нейтральной пружины: 10–30 мбар;
• Принцип работы: компенсация входного давления, регулирование через растяжение пружины;
• Подключение: резьбовое отверстие Rp 3/4 и фланцевое крепление;
• Температурный диапазон эксплуатации: −15…+60 °C;
• Особенность безопасности: предохранительная мембрана для защиты от утечек при разрыве рабочей мембраны;
• Не испытывается на закрытие.

Конструкция и материалы

Корпус и внутренние компоненты регулятора выполнены из алюминия, стали, латуни и стойких синтетических материалов, что обеспечивает повышенную механическую и коррозионную стойкость при работе в агрессивных средах. Внутри устройства установлены три мембраны — компенсационная, предохранительная и рабочая — каждая выполняет отдельную функцию: компенсация входных колебаний, защита от разрывов и поддержание выходного давления соответственно.

Монтаж и регулировка

Монтаж регулятора осуществляется на фланцевые соединения с соблюдением горизонтального положения мембранной части. Подключение производится через резьбовое отверстие Rp 3/4. Настройка выходного давления выполняется регулировочным винтом: изменение натяжения нейтральной пружины позволяет точно установить требуемое значение в диапазоне 10–30 мбар. Конструкция рассчитана на минимальное обслуживание — при необходимости рекомендуется регулярная замена фильтра и прокладки крышки фильтра.

Эксплуатация и безопасность

FGD25 обеспечивает стабильную работу газовой линии при колебаниях входного давления за счет автоматической компенсации. Предохранительная мембрана минимизирует риск утечек газа при повреждении рабочей мембраны, что повышает общую надежность и безопасность системы. Низкие требования к техническому обслуживанию и устойчивость к температурным и механическим воздействиям делают регулятор пригодным для длительной эксплуатации в промышленных условиях.
