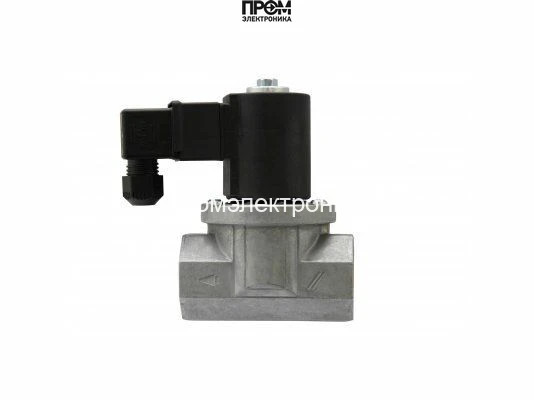

Газовый электромагнитный клапан Kromschroder VGP 15R02W6Z

Газовый электромагнитный клапан Kromschroder VGP 15R02W6Z: техническое описание

Газовый электромагнитный клапан Kromschroder VGP 15R02W6Z — электромагнитный клапан для управления потоком газа в составе газовой линии горелки. По электрической команде привод изменяет положение запорного органа. При подборе одновременно учитывают функцию клапана, допустимое давление, присоединения и исполнение привода. Для этой модификации указаны: назначение — газовые горелки; класс клапана — Класс А.

Газовая часть исполнения описывается следующими параметрами: вход — Rp 1/2"; выход — Rp 1/2"; максимальное избыточное давление — 200 мбар; диапазон входного давления — от 0 до 200 мбар; максимальный расход — 0,25 м³/ч. Это предельное давление для изделия; рабочую точку и пропускную способность проверяют отдельно.

Динамика и конструктивное исполнение: время открытия — 0.5 с; время закрытия — 1 с; электрическое подключение — DIN-штекер. Скорость открытия влияет на набор расхода, тогда как время закрытия определяет быстродействие отсечки; эти параметры должны соответствовать алгоритму автомата горения.

Условия подключения и эксплуатации: питание — 220 В; температура окружающей среды — от -20 до 60 °C. Монтажное положение, направление потока и допустимые условия среды проверяют по документации газовой линии.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 85294103. Для подтверждения взаимозаменяемости также проверяют функцию, рабочее давление, присоединения, напряжение и динамику открытия; совпадение только производителя или части маркировки недостаточно.
