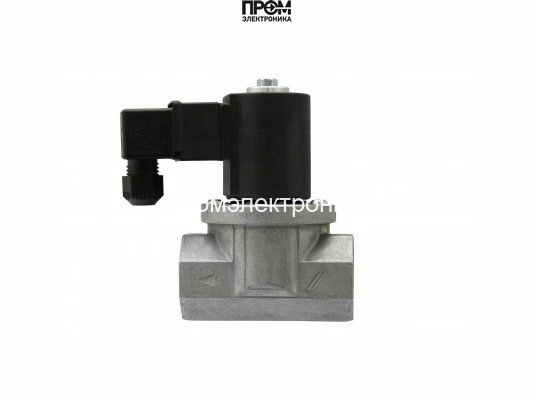

Газовый электромагнитный клапан Kromschroder VGP 10R02W6
VGP 10R02W6 · артикул 85293104. Электромагнитный запорный клапан для перекрытия разрешённых газов или воздуха. Рабочее давление, открытие и электрическое подключение определяются полным исполнением.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 85293104
- Серия
- VGP
- Тип
- Электромагнитный газовый клапан
- Номинальный диаметр
- DN 10
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 200 mbar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Газовый электромагнитный клапан Kromschroder VGP 10R02W6
VGP 10R02W6 · артикул 85293104. Электромагнитный запорный клапан для перекрытия разрешённых газов или воздуха. Рабочее давление, открытие и электрическое подключение определяются полным исполнением.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Номинальный диаметр | DN 10 |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 200 mbar |
| Напряжение питания | 230 В AC, 50/60 Гц |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VG | Серия запорных электромагнитных клапанов с несколькими размерами и вариантами открытия. |
| VGP | Отдельная конструкция с подключением через выпрямитель. |
| N / L, если предусмотрены | Быстрое / медленное открытие при быстром закрытии. |
FAQ по выбору и эксплуатации
Можно ли переносить катушку с похожего клапана?
Проверяют артикул привода, конструктивную версию, напряжение, выпрямитель и присоединение. Совпадения размера корпуса недостаточно.
Нужно ли проверять клапан после замены привода?
После сборки выполняют проверки герметичности и срабатывания по инструкции; состояние привода не подтверждает состояние седла и уплотнений.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VGP (RU) — стр. 2.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VGP 10R02W6: техническое описание
Kromschroder VGP 10R02W6 — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: номинальный диаметр — DN 10; присоединение к трубопроводу — внутренняя резьба Rp; максимальное входное давление pᵤ — Максимальное входное давление pu: 200 мбар. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 230 В AC, 50/60 Гц. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 85293104 и полное обозначение VGP 10R02W6. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VGP 10R02W6
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VGP | Тип | Электромагнитный газовый клапан |
| 10 | Номинальный диаметр | DN 10 |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 02 | Входное давление | Максимальное входное давление pu: 200 mbar |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
Характеристики
- Наименование
- Газовый электромагнитный клапан Kromschroder VGP 10R02W6
- Артикул производителя
- 85293104
- Серия
- VGP
- Тип
- Электромагнитный газовый клапан
- Номинальный диаметр
- DN 10
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 200 mbar
- Напряжение питания
- 230 В AC, 50/60 Гц
Техническая документация
PDFИнструкция на газовый электромагнитный клапан Kromschroder VGP 10R02W6Открыть документ ↗PDFVGP 10...25R (AGA Standard) (EN) · документация серииОткрыть документ ↗PDFVGP 10..25R UKCA Type Examination Certificate (DE, EN) · документация серииОткрыть документ ↗PDFVGP 10..25R (BMP (EU)2016/426 GAR) (DE, EN) · документация серииОткрыть документ ↗PDFVGP (RU) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VGP 10R02W685293104 | VGP 10R02W585293105 | VGP 15R02Q585294302 |
|---|---|---|---|
| Номинальный диаметр | DN 10 | DN 10 | DN 15 |
| Напряжение питания | 230 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VGP 10R02W6 · 85293104 · Baustand: не указан
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
