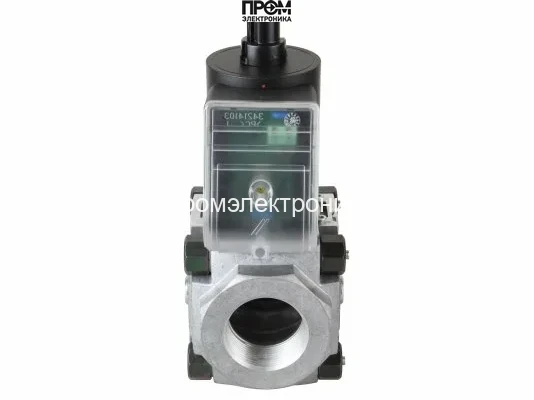

Газовый электромагнитный клапан Kromschroder VAS1T15N/NQSR
VAS 1T15N/NQSR · артикул 88010570. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88010570
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Исполнение для США
- Вход
- DN 15 (1/2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Газовый электромагнитный клапан Kromschroder VAS1T15N/NQSR
VAS 1T15N/NQSR · артикул 88010570. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Размер | 1 |
| Сертификация | Исполнение для США |
| Вход | DN 15 (1/2'') |
| Выход | DN 15 (1/2'') |
| Присоединение к трубопроводу | Внутренняя резьба NPT |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Регулировка расхода | С регулировкой расхода |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения, справа |
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1 |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений типоразмера 1 | Для соответствующего соединения valVario размера 1; состав и двойной уплотнительный блок сверить по инструкции. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAS 1T15N/NQSR: техническое описание
Kromschroder VAS 1T15N/NQSR — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: размер исполнения — 1; вход — DN 15 (1/2″); выход — DN 15 (1/2″); присоединение к трубопроводу — внутренняя резьба NPT. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 120 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; регулировка расхода — с регулировкой расхода; обратная связь — сигнализатор закрытого положения и визуальный указатель положения, справа. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 88010570 и полное обозначение VAS 1T15N/NQSR. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAS 1T15N/NQSR
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAS | Тип | Электромагнитный газовый клапан |
| 1 | Размер | 1 |
| T | Сертификация | Исполнение для США |
| 15 | Вход | DN 15 (1/2'') |
| /15 | Выход | DN 15 (1/2'') |
| N | Присоединение к трубопроводу | Внутренняя резьба NPT |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| D | Регулировка расхода | С регулировкой расхода |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| SR | Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения, справа |
| AS | Принадлежности справа | 2 резьбовые заглушки |
| B | Принадлежности слева | Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1 |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1 |
Характеристики
- Наименование
- Газовый электромагнитный клапан Kromschroder VAS1T15N/NQSR
- Артикул производителя
- 88010570
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Исполнение для США
- Вход
- DN 15 (1/2'')
- Выход
- DN 15 (1/2'')
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Регулировка расхода
- С регулировкой расхода
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения, справа
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1
Техническая документация
PDFПаспорт на газовый электромагнитный клапан Kromschroder VAS780F05NWGR3B/PP/PPОткрыть документ ↗PDFЭлектромагнитный клапан Kromschroder VAS, VCSОткрыть документ ↗PDFVAS 1-3 (CSA Standard) (DE, EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3 (EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3 (RU) · документация серииОткрыть документ ↗PDFVAS, VCS (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 1T15N/NQSR88010570 | VAS 1T15N/NQSR88031791 | VAS 1T15N/NW88003935 |
|---|---|---|---|
| Напряжение питания | 120 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения, справа | Сигнализатор закрытого положения и визуальный указатель положения, справа | Не подтверждено |
| Принадлежности справа | 2 резьбовые заглушки | Реле давления, 30-110 mbar | 2 резьбовые заглушки |
| Принадлежности слева | Сторона: слева (по направлению потока), предусмотрена для байпасного клапана VAS 1 | Реле давления, 30-110 mbar | 2 резьбовые заглушки |
| Контрольная точка правого реле давления | Не подтверждено | Выходное давление | Не подтверждено |
| Контрольная точка левого реле давления | Не подтверждено | Выходное давление | Не подтверждено |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 1T15N/NQSR · 88010570 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923334 | Привод VA1..QS /BActuator VA1..QS /B | 1 |
| 3 | 74921992 | Комплект монтажа фланца VA1 /BFlange mounting set VA1 /B | 2 |
| 4 | 74921997 | Сетчатый фильтр VA1 /BStrainer VA1 /B | 1 |
| 5 | 74921988 | Комплект уплотнений VA1/BSealing set VA1/B | 1 |
| 6 | 74921869 | Штуцер отбора давления NPT 1/4 St+Viton /BPressure tab NPT 1/4 St+Viton /B | 1 |
| 7 | 74926282 | Резьбовая заглушка NPT 1/4 P+Viton /B Screw plug NPT 1/4 P+Viton /B | 1 |
| 10 | 74922645 | FLV 115N /B | 1 |
| 12 | 74923279 | Колпачок VA1 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74922645 | FLV 115N /B | 1 |
| 16 | 74924687 | Крышка клеммной коробки VA1..с 06/14 /BTerminal box cover VA1..from 06/14 /B | 1 |
| 17 | 74924468 | Привод Адаптер Комплект VA1 /BActuator adapter set VA1 /B | 1 |
| 18 | 74924978 | Комплект уплотнений VCS 1 /BSealing set VCS 1 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
