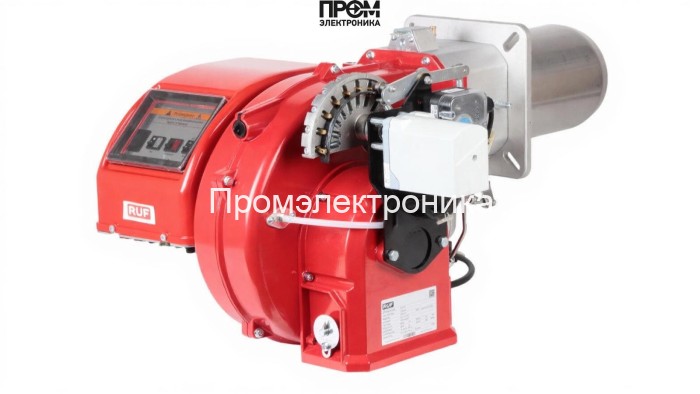

Газовая горелка RUF TRG 55 P L335

Газовая горелка RUF TRG 55 P L335 — техническое описание и состав узлов

Представленная газовая горелка RUF TRG 55 P L335 — промышленный двухступенчатый модуль мощностью 101–550 кВт, спроектированный для непрерывной эксплуатации в котельных и технологических печах. Конструкция рассчитана на противодавление до 8.08 мбар, обеспечивает расход газа 10–56 нм³/ч и питается от сети 220 В. В техническом оформлении описаны ключевые узлы и принципы работы, необходимые для интеграции в современные системы отопления и технологических процессов.

Ключевые узлы и состав горелки

Горелка состоит из модульных компонентов, обеспечивающих простоту монтажа, сервисного обслуживания и диагностики. В состав входят:

• Топливный насос — обеспечивает стабильную подачу газа/смеси в клапанный блок, выполнен с запасом по ресурсам для промышленных режимов.
• Клапан (клапанный блок) — двухступенчатая газовая арматура для точного регулирования подачи топлива на форсунки.
• Форсунки (сопла) и голова сгорания — обеспечивают формирование факела и предварительное смешение воздуха с топливом.
• Датчик пламени и электроды — система контроля наличия устойчивого горения и защиты от пропадания пламени.
• Трансформатор розжига — высоковольтный блок для инициирования искрового разряда при запуске.
• Топочный автомат — аппаратно-программный модуль управления режимами (две ступени мощности, логика безопасности).
• Реле давления — предохранительный элемент контроля давления газа в системе и блокировки при превышениях/падениях.
• Сервопривод — исполнительный механизм для регулирования заслонок подачи воздуха и управляющих клапанов.
• Электродвигатель воздуходувки — 450 Вт, обеспечивает поток воздуха через пламенную трубу диаметром 160 мм и длиной 335 мм.

Технические особенности и эксплуатационные требования

• Двухступенчатое управление снижает пульсации тепловой нагрузки и оптимизирует КПД при частичных нагрузках.
• Интегрированные датчики пламени и реле давления формируют многоуровневую защиту, соответствующую промышленным нормативам.
• Модульная архитектура упрощает замену форсунок, трансформатора розжига и топочного автомата без демонтажа корпуса.
• Рекомендовано регулярное техобслуживание: проверка электродов и датчика пламени, калибровка реле давления, очистка форсунок и пламенной трубы.

Применение и преимущества

• Оптимальна для водогрейных и паровых котлов мощностью до 550 кВт, технологических печей и сушильных агрегатов.
• Надёжная защита от отказов за счёт дублирующих контроллеров и механических схем безопасности.
• Удобство интеграции в автоматизированные системы управления котельной и возможность дистанционной диагностики при подключении внешнего контроллера.

RUF TRG 55 P L335 — промышленная газовая горелка с продуманной компоновкой узлов: топливный насос, клапан, форсунки, датчик пламени, электроды, трансформатор розжига, реле давления, сервопривод и топочный автомат обеспечивают безопасную, экономичную и предсказуемую работу в широком диапазоне нагрузок.
