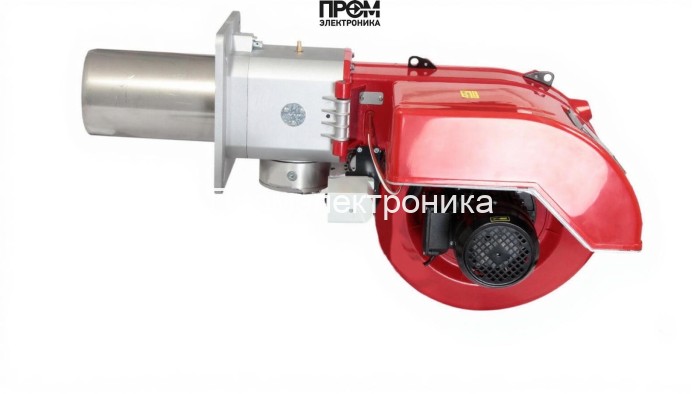

Газовая горелка RUF TRG 120 P L350

Газовая горелка RUF TRG 120 P L350 — техническое описание и составные узлы

Представленная газовая горелка RUF TRG 120 P L350 — промышленный модульный агрегат для водогрейных и паровых котлов средней и высокой мощности. Решение выполнено в двухступенчатом исполнении и предназначено для стабильной работы в диапазоне мощности от 150 до 1163 кВт. Конструкция ориентирована на простоту обслуживания, быстрый обмен комплектующих и интеграцию в современные системы автоматизации с питанием 380 В и классом защиты IP54.

Ключевые характеристики

• Вид топлива: газовая;
• Мощность: 150–1163 кВт;
• Длина пламенной трубы: 350 мм, диаметр: 180 мм;
• Электропитание: 380 В, электродвигатель 1500 Вт, потребляемая мощность ~1600 Вт;
• Противодавление: 0–9.4 мбар, расход газа: 15–117 нм³/ч;
• Класс защиты: IP54; комплектация: голова сгорания в поставке.

Составные узлы горелки

Конструкция RUF TRG 120 P L350 включает набор функциональных компонентов, каждый из которых обеспечивает безопасность, точность управления и стабильность горения:

• топливный насос и система подачи газа — регулируют подачу топлива в форсунки и поддерживают требуемое противодавление;
• форсунки — формируют факел и оптимизируют смесь воздуха и газа для равномерного пламени;
• электроды розжига — обеспечивают надежный и быстрый запуск пламени при помощи трансформатора розжига;
• трансформатор розжига — генерирует импульс высокого напряжения для инициирования искры между электродами;
• датчик пламени — контролирует наличие пламени и передаёт сигнал в систему безопасности;
• топочный автомат (контроллер управления) — реализует логику двухступенчатого запуска, мониторинга и аварийной остановки;
• реле давления — отслеживает давление газа в системе и блокирует подачу при нарушениях;
• сервопривод — управляет положением регулирующих клапанов для модуляции подачи топлива и воздуха;
• клапан запорный и предохранительный — обеспечивает герметичность и безопасность при отключении источника питания.

Эксплуатация и техническое обслуживание

• регулярная проверка герметичности газовой линии и состояния форсунок;
• контроль работы датчика пламени и трансформатора розжига при каждом пуске;
• профилактика сервопривода и реле давления по регламенту производителя;
• использование сертифицированных запасных частей для сохранения параметров горения и безопасности.

RUF TRG 120 P L350 — оптимальный выбор для интеграции в промышленные котлы и энергоустановки, где критичны стабильность тепловой нагрузки, простота сервисного обслуживания и соответствие современным требованиям безопасности и энергоэффективности.
