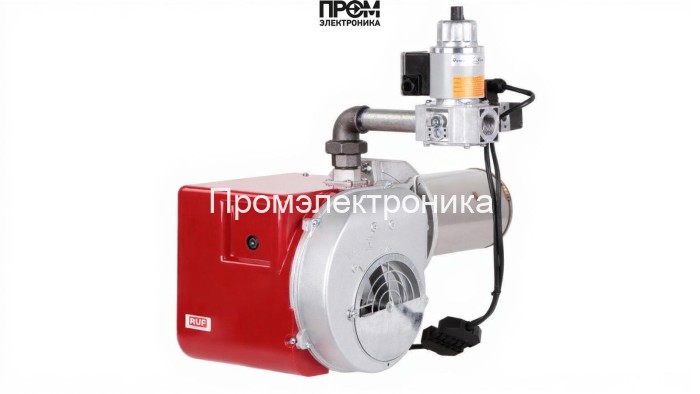

Газовая горелка RUF RTG 28 L280 MV-DLE 210

Газовая горелка RUF RTG 28 L280 MV‑DLE 210 — инженерное описание

Техническая характеристика и конструктивные особенности горелки RUF RTG 28 L280 MV‑DLE 210 описаны в этом документе в профессиональном стиле. Модель предназначена для эффективного сжигания природного и городского газа в водогрейных и паровых котлах средней мощности (100–280 кВт). Конструкция модульная, что облегчает монтаж, диагностику и замену узлов на месте эксплуатации.

Ключевые параметры

• Мощность: 100–280 кВт
• Пламенная труба: удлинённая Ø133×280 мм
• Электропитание: 220 В, электродвигатель 250 Вт
• Давление рампы: 0,5–4 мбар; противодавление: 0–6 мбар
• Расход газа: 10–28,3 нм³/ч
• Класс защиты: IP40, вес 12,5 кг

Составные узлы и функции

Горелка включает стандартный набор рабочих и контрольных компонентов, каждый из которых обеспечивает безопасную и стабильную работу установки:

• Топливный насос — обеспечивает стабильную подачу и поддержание заданного давления в рампе при изменениях нагрузки.
• Датчик пламени — оптический/ионный контроль наличия горения, быстрый разрыв цепи при пропадании пламени.
• Топочный автомат — блок управления последовательностью запуска/остановки и логикой безопасности.
• Трансформатор розжига — генерирует высоковольтные импульсы для надёжного поджига газовой смеси.
• Реле давления — контроль уровня давления газа, аварийная блокировка при выходе за пределы заданных значений.
• Форсунки — обеспечивает оптимальную дисперсию газа для стабильного горения и минимальных выбросов.
• Сервопривод — управляет заслонками и положением регулирующих органов под нагрузкой.
• Клапан — запорные и предохранительные клапаны газовой секции, реализуют герметичную блокировку подачи.
• Электроды — контроль за искровым розжигом и диагностикой состояния пламени.

Применение и эксплуатация

• Рекомендуется установка в котельных средней мощности, технологических линиях и системах распределённого теплоснабжения.
• Регламент обслуживания: проверка герметичности газовых соединений и датчиков не реже одного раза в месяц при интенсивной эксплуатации.
• Модульность конструкции упрощает замену трансформатора розжига, датчика пламени, форсунок и сервопривода без демонтажа корпуса.

Данная модель обеспечивает сочетание надёжности, простоты обслуживания и соответствия современным требованиям энергоэффективности и безопасности. Перед монтажом требуется согласование с поставщиком по монтажному фланцу и параметрам газоснабжения.
