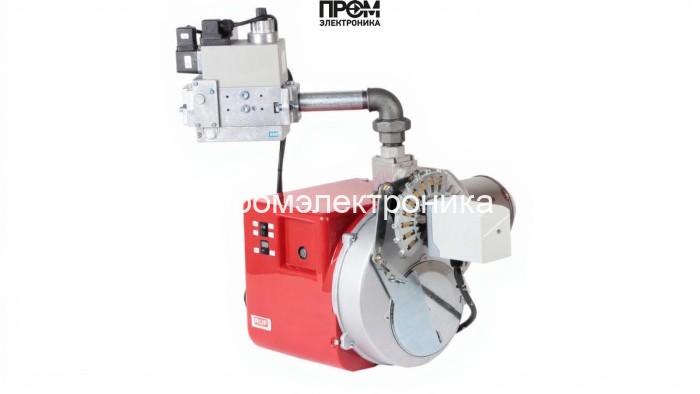

Газовая горелка RUF RTG 20 P MB-DLE 410

Техническое описание газовой горелки RUF RTG 20 P MB-DLE 410

Газовая горелка RUF RTG 20 P MB-DLE 410 разработана для надёжной работы в промышленных и коммунально-бытовых котельных. Двухступенчатая схема регулирования обеспечивает стабильную модуляцию мощности в диапазоне 60–205 кВт, позволяя достигать оптимального КПД и минимизировать расход топлива при частичных нагрузках. Конструкция ориентирована на простую интеграцию в существующие тепловые контуры и обеспечивает высокий уровень безопасности и контролируемости процесса горения.

Ключевые характеристики

• Тип топлива: газовая
• Диапазон мощности: 60–205 кВт
• Исполнение: двухступенчатое управление
• Пламенная труба: стандартная, длина 160 мм, диаметр 125 мм
• Электропитание: 220 В
• Электродвигатель: 200 Вт
• Противодавление: 0–6 мбар
• Давление газа в рампе: 2–9.5 мбар
• Расход газа: 6–20.7 нм³/ч
• Класс защиты: IP40
• Вес: 12 кг; габариты: 43.3×42×34.8 см

Конструкция — основные узлы и их функции

Горелка состоит из набора функционально разделённых модулей, каждый из которых выполняет критически важную роль в процессе подготовки, подачи и розжига топлива. Ниже описаны основные компоненты и их назначение:

• Топливный насос — обеспечивает стабильную подачу топлива в рампу при заданном давлении и компенсирует перепады в магистрали.
• Датчик пламени — контролирует наличие стабильного факела, подаёт сигнал блокам безопасности в случае пропадания пламени.
• Топочный автомат — управляющий блок, реализующий алгоритмы двухступенчатого запуска, контроля и аварийной остановки.
• Трансформатор розжига — генерирует искровой разряд для надёжного инициирования воспламенения газовоздушной смеси.
• Реле давления — защитный элемент, отслеживающий рабочее и противодавление; предотвращает работу при недопустимых значениях.
• Форсунки — дозируют и формируют газовоздушную смесь в пламенной трубе для стабильного горения.
• Сервопривод — обеспечивает точное позиционирование заслонок и клапанов при переключении ступеней мощности.
• Клапан — основной запорный элемент газа, выполняет аварийное перекрытие подачи топлива.
• Электроды — рабочие элементы розжига и контроля искрового возбуждения пламени.

Эксплуатация и обслуживание

• Монтаж и наладка должны выполняться квалифицированным персоналом согласно паспортам и требованиям безопасности.
• Регламентные проверки: визуальный контроль, проверка датчиков пламени и реле давления, чистка форсунок и пламенной трубы.
• Модульная конструкция облегчает замену трансформатора розжига, сервопривода и головки сгорания без демонтажа всей горелки.

Использование RUF RTG 20 P MB-DLE 410 оправдано в котельных средних и малых мощностей, где важны точность управления горением, ремонтопригодность и соответствие современным нормам безопасности. Техническая компоновка и применённые узлы обеспечивают долговременную эксплуатацию при условиях, характерных для промышленных и коммунальных установок.
