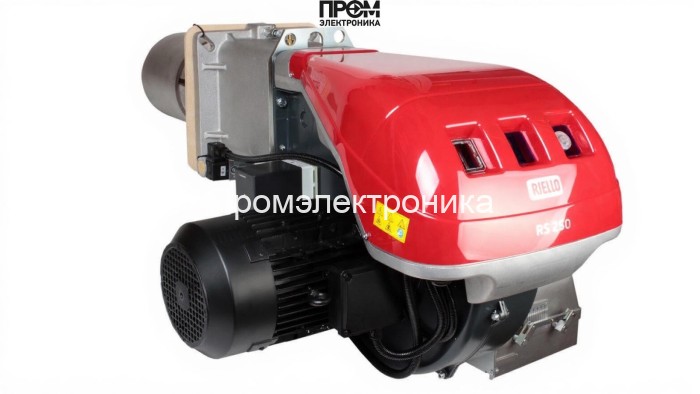

Газовая горелка Riello RS 250/M MZ TL — техническое описание и состав узлов

Представленная модель Riello RS 250/M MZ TL — промышленная газовая горелка прогрессивного типа, разработанная для эффективной и точной работы в диапазоне 600–2650 кВт. Конструкция ориентирована на эксплуатацию в котельных и парогенераторах, где требуются высокая надёжность, простота сервисирования и соответствие современным требованиям по безопасности и экологичности. Ключевые параметры: расход газа 286–332 нм³/ч, длина пламенной трубы 520 мм, электропитание 220/380 В, класс защиты IP44, масса 100 кг.

Ключевые технические характеристики

• Мощность: 600–2650 кВт;
• Расход газа: 286–332 нм³/ч;
• Противодавление: от -0.5 до 16.5 мбар;
• Тип пламенной трубы: удлинённая, 520 мм;
• Электропитание: 220/380 В; электродвигатель 5500 Вт; потребляемая мощность 6500 Вт;
• Класс пылевлагозащиты: IP44; уровень шума: 83 дБ;
• Соединение: Rp 2"; габариты: 124.2×73.2×55.5 см; вес: 100 кг.

Состав основных узлов горелки

Конструктивно горелка выполнена по модульной схеме: каждый функциональный блок доступен для обслуживания и замены без демонтажа основного корпуса. В составе горелки присутствуют следующие ключевые элементы:

• топливный насос — обеспечивает стабильную подачу газа при требуемом давлении и компенсирует изменения в системе питания;
• датчик пламени — контролирует наличие и стабильность горения, передаёт сигнал в блок безопасности;
• топочный автомат — контроллер управления запуском/остановом, реализует алгоритмы модуляции мощности и защиты;
• трансформатор розжига — формирует импульсы высокой частоты для инициирования стабильного поджига электродов;
• реле давления — контролирует рабочее и предельное давление в топочной линии, блокирует подачу при аварии;
• форсунки — обеспечивают дозированную подачу газа в зону горения, рассчитаны на рабочие диапазоны расхода;
• сервопривод — управляет плоскостями регулирования и заслонками, обеспечивает точную модуляцию воздушно-газовой смеси;
• газовый клапан — электромеханический запорный элемент с функцией аварийного перекрытия;
• электроды — инициируют искровой розжиг и стабилизацию пламени при запуске.

Эксплуатация и техническое обслуживание

• Регулярная проверка датчиков, реле давления и состояния электродов — ключ к стабильной работе.
• Очистка удлинённой пламенной трубы и форсунок не реже одного раза в год или по наработке часов.
• Профилактика сервопривода и проверка топочного автомата с обновлением ПО при необходимости.
• Использование оригинальных запчастей Riello для сохранения параметров безопасности и КПД.

Riello RS 250/M MZ TL предназначена для интеграции в промышленные энергоустановки, где важны высокая долговечность, точность регулирования и соответствие современным стандартам. Модульная схема упрощает диагностику и замену компонентов, что снижает время простоев и эксплуатационные расходы.
