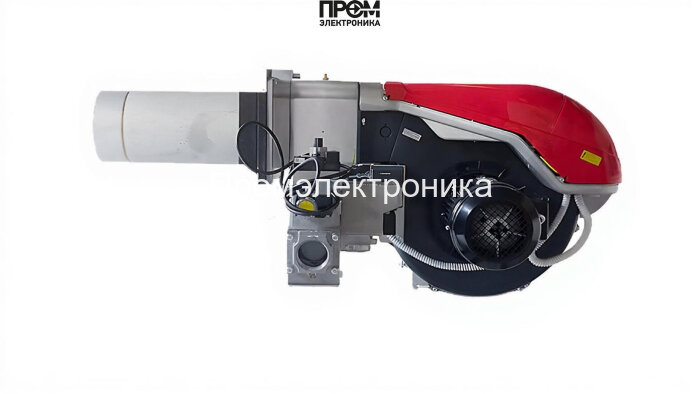

Газовая горелка Riello RS 190 TC FS1 MB 420/1 CT RT 30

Газовая горелка Riello RS 190 TC FS1 MB 420/1 CT RT 30 — техническое и эксплуатационное описание

Технически сконструированная газовая горелка Riello RS 190 TC FS1 в комплекте с газовой рампой MB 420/1 CT RT 30 представляет собой индустриальное решение для котельных средней и высокой мощности. Модель обеспечивает модуляцию мощности в диапазоне 470–2290 кВт, стабильную работу при противодавлении до 12 мбар и точный контроль процесса с применением современных электронных компонентов. Описание ориентировано на инженеров и сервисные организации, при этом учитывает SEO-ориентацию 2026 года: ключевые запросы включены естественно, текст структурирован для быстрого индексаирования и голосового поиска.

Конструкция и ключевые узлы

• Корпус и монтажная плита — жёсткая опорная рама для фланцевой установки (тип соединения Rp 2").
• Пламенная труба — длина 370 мм, диаметр Ø222 мм, стандартная конфигурация для равномерного факела.
• Электродвигатель и вентилятор подачи воздуха — мощность 4500 Вт, общая потребляемая электрическая мощность 5500 Вт.
• Электронный модуль управления — обеспечивает модуляцию, диагностику и интерфейсы для верхнего уровня автоматизации.
• Газовая рампа Riello MB 420/1 CT RT 30 — регулировочные и предохранительные элементы с контролем герметичности.

Основные составные детали (обязательные элементы контроля и безопасности)

• Топливный насос — обеспечивает стабильную подачу газа и коррекцию расхода в режиме модуляции.
• Датчик пламени — оптический/ионный контроль наличия факела для безопасного выключения подачи топлива.
• Топочный автомат — программируемый контроллер с логикой запуск/останов/защита.
• Трансформатор розжига — генератор искрового разряда для поджига смеси.
• Реле давления — контроль минимального и максимального давления в рампе и системе подачи.
• Форсунки — прецизионные распылители для формирования оптимической смеси газа и воздуха.
• Сервопривод — приводы регулировки дроссель-клапанов для точной модуляции расхода.
• Клапан (предохранительный/запорный) — электромеханические узлы быстрого перекрытия подачи.
• Электроды — электродные системы контроля розжига и устойчивости пламени.

Эксплуатация и техобслуживание

• Рабочий диапазон температур: 0–40 °C; вес изделия 115 кг, габариты 124.2×68.1×55.5 см.
• Рекомендуется ежегодная проверка герметичности рампы, очистка форсунок и инспекция электродов.
• Калибровка топочного автомата и проверка реле давления — обязательны при вводе в эксплуатацию и после капитального ремонта.

Модель Riello RS 190 TC FS1 MB 420/1 — оптимальное сочетание надёжности, точности модуляции и соответствия промышленным требованиям. Подходит для водогрейных и паровых котлов, теплоцентров и производственных установок, где критичны эффективность, безопасность и возможность интеграции с системой управления объекта.
