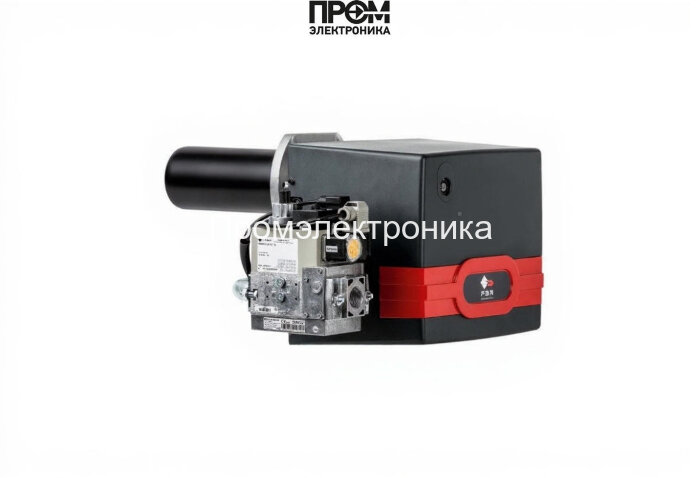

Газовая горелка FBR GAS X2 CE TL + R. CE D3/4"- S

Газовая горелка FBR GAS X2 CE TL + R. CE D3/4"‑S — техническое описание и состав

Газовая горелка FBR GAS X2 — промышленного класса одноступенчатая система горения мощностью 40,7–93 кВт, оптимизированная для интеграции в водогрейные и теплогенерирующие установки. Описание составлено в техническом стиле с акцентом на эксплуатационные параметры и ключевые узлы, что соответствует требованиям SEO 2026 по релевантности, семантическому покрытию и читаемости для специалистов.

Краткие эксплуатационные характеристики

• Топливо: природный/сжиженный газ
• Диапазон мощности: 40.7–93 кВт
• Длина пламенной трубы: 150 мм (удлинённая)
• Электропитание: 220 В, потребление до 130 Вт
• Электродвигатель: 75 Вт
• Давление газовой рампы: 3.4–24 мбар, противодавление: 0–2.4 мбар
• Расход газа: 4.1–9.4 нм³/ч
• Класс защиты: IP40, уровень шума: 61 дБ

Конструктивные узлы и функциональные элементы

Горелка разработана в модульном исполнении и включает набор узлов, обеспечивающих надежность и безопасную работу при длительной эксплуатации. Акцент сделан на совместимости с системами управления котлов и легкости обслуживания.

• топливный насос — обеспечивает стабильную подачу топлива в рампу при заданном давлении;
• датчик пламени — контроль наличия горения и немедленное отключение при его отсутствии;
• топочный автомат — управляющий блок последовательности розжига и контроля безопасности;
• трансформатор розжига — высоковольтный узел для формирования искрового разряда на электроды;
• реле давления — защитный элемент для контроля давления рампы и остановки при аварийных значениях;
• форсунки — узел дифференцированной подачи газа, настроенный на расход 4.1–9.4 нм³/ч;
• сервопривод — исполнитель для позиционирования заслонки и регулирования потока воздуха;
• клапан — запорный газовый элемент с быстрым срабатыванием при авариях;
• электроды — формируют искру и стабилизируют фронт горения.

Особенности монтажа и эксплуатации

• Установка должна соответствовать инструкции производителя и нормативам по газовой безопасности.
• Обеспечить доступ к голове сгорания и газовой рампе для плановой чистки форсунок и проверки электродов.
• Контроль параметров: давление рампы, состояние реле давления и корректная работа датчика пламени.
• Рекомендовано проводить сервисный осмотр электрических узлов (трансформатор розжига, сервопривод, топочный автомат) не реже чем раз в 12 месяцев.

FBR GAS X2 — решение для котельных и теплогенераторов, где требуется стабильность горения, простота обслуживания и соответствие современным требованиям безопасности и энергоэффективности.
