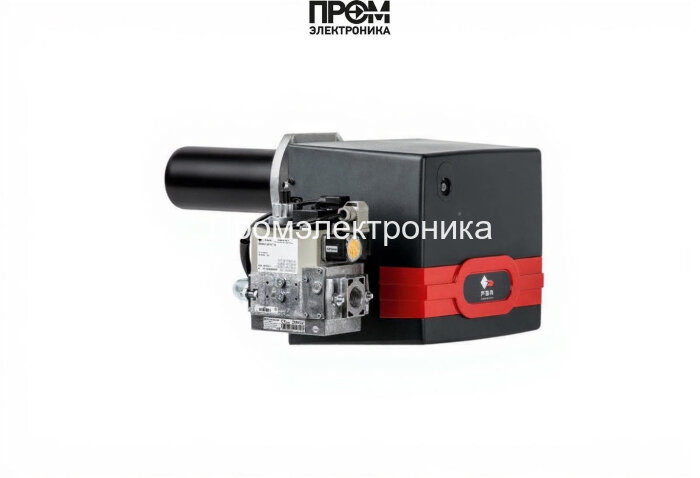

Газовая горелка FBR GAS X4/2 CE TL + R. CE D1"- S

Газовая горелка FBR GAS X4/2 CE TL + R. CE D1" - S — техническое описание

Промышленная двухступенчатая газовая горелка FBR GAS X4/2 обеспечивает рабочий диапазон мощности 64–232 кВт и спроектирована для устойчивой эксплуатации при температуре от −15 до +40 °C. Конструкция ориентирована на надежность, простоту технического обслуживания и быстрый ввод в эксплуатацию на котлах водогрейного и парового типа. В основе решения — модульная схема с выделенными узлами управления и контроля горения, обеспечивающими соответствие актуальным требованиям безопасности и энергоэффективности 2026 года.

Ключевые узлы и функции

• Топливный насос — обеспечивает стабильную подачу газа на рампу и форсунки, рассчитан на рабочие давления 1.4–21 мбар с учётом противодавления до 5.53 мбар.
• Форсунки — распределяют газ по пламенной трубе длиной 160 мм, оптимизированы под расход 6.4–23.2 нм³/ч для равномерного горения.
• Клапан — двухступенчатый запорно-регулирующий элемент для быстрого переключения между пилотной и основной ступенями.
• Сервопривод — управляет положением заслонок и дросселирования, обеспечивает точность дозирования топлива при переходах режимов.
• Датчик пламени — оптический/ионный контроль наличия устойчивого пламени с быстрым отключением при нештатных ситуациях.
• Трансформатор розжига и электроды — формируют надежную искру для инициирования горения, рассчитаны на длительную эксплуатацию в условиях цикличной работы.
• Топочный автомат — блок управления со встроенными алгоритмами безопасности, контролирует последовательность пуска, диагностические режимы и логи аварий.
• Реле давления — мониторинг давления на рампе и сигнализация отклонений, интегрируется с топочным автоматом для автоматических корректировок.

Технические преимущества

• Двухступенчатая схема для плавных переходов и снижения динамических нагрузок на котёл.
• Модульная электроника и стандартизированные соединения облегчают замену компонентов.
• Оптимизированный расход газа и низкая электропотребляемость: электродвигатель 200 Вт, общее потребление 226 Вт.
• Класс защиты IP40 и заводская сборка в Италии гарантируют стабильность параметров в промышленных условиях.

Монтаж, обслуживание и совместимость

• Монтаж и пуск выполняются квалифицированными инженерами с проверкой давления рампы и калибровкой датчика пламени.
• Регламент обслуживания: очистка головы сгорания и проверка электродов каждые 6–12 месяцев.
• Подходит для водогрейных и паровых котлов мощностью 64–232 кВт с пламенной трубой 160 мм и системой подачи газа, соответствующей заданным давлениям.

Горелка FBR GAS X4/2 спроектирована для надёжной и безопасной работы в современных отопительных системах, где критичны точность управления подачей топлива, скорость реагирования защитных систем и простота сервисного обслуживания.
