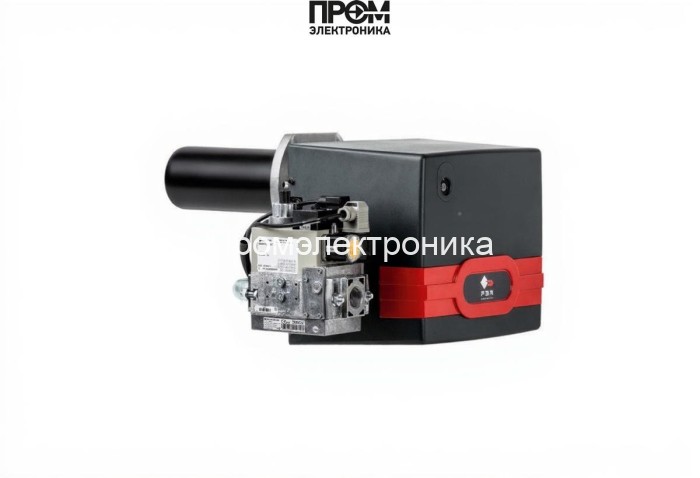

Газовая горелка FBR GAS X 3 CE F + R. CE D1"1/4- S

Газовая горелка FBR GAS X3 CE F+R — техническое описание и состав узлов

Газовая горелка FBR GAS X3 CE F+R — промышленный модуль для водогрейных и паровых котлов средней мощности (69.8–174 кВт). Решение разработано для стабильной и энергоэффективной работы в системах отопления и технологических процессах с регулированием подачи топлива и воздуха. Устройство адаптировано к питанию 220 В, обеспечивает расход газа 7–17.5 нм³/ч и выдерживает противодавление до 4.5 мбар при рабочем диапазоне температур −15…+40 °C. Конструкция с пламенной трубой 130 мм и классом защиты IP40 обеспечивает баланс между компактностью и ремонтопригодностью.

Ключевые технические характеристики

• Модель: FBR GAS X3 CE F+R
• Мощность: 69.8–174 кВт
• Тип: одноступенчатая газовая горелка
• Пламенная труба: 130 мм
• Электропитание: 220 В; электродвигатель 110 Вт; потребляемая мощность 200 Вт
• Расход газа: 7–17.5 нм³/ч
• Противодавление: 0–4.5 мбар
• Шум: 66 дБ; защита: IP40
• Комплектация: голова сгорания, стандартный сопловой блок

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу газовой смеси к форсункам и поддерживает рабочее давление в горелочном тракте; рассчитан на длительную непрерывную эксплуатацию с минимальными перепадами.
• Клапан — основной запорный элемент подачи топлива; оснащён сервоприводом для точного открытия/закрытия в стартовых и рабочих циклах.
• Форсунки — формируют факел и обеспечивают равномерное распыление газа в камере сгорания; разработаны для максимально стабильного соотношения газ/воздух при заданной подаче.
• Электроды — инициируют искровой разряд и старт розжига; выполнены из материалов с повышенной коррозионной стойкостью и контролируются блоком розжига.
• Трансформатор розжига — генерирует высоковольтный импульс для пробоя между электродами; интегрирован в электронный блок управления для синхронизации с топочным автоматом.
• Датчик пламени — фиксирует наличие факела и автоматически блокирует подачу топлива при отсутствии горения, повышая безопасность эксплуатации.
• Топочный автомат — контролирует последовательность операций: розжиг, проверка пламени, переход в рабочий режим и аварийные блокировки; реализует логику защиты и диагностики.
• Сервопривод — обеспечивает позиционирование клапана и регуляцию подачи воздуха/газа в режиме управления; сокращает время реакции системы при изменении нагрузки.
• Реле давления — контролирует давление в газовой магистрали и блокирует горелку при выходе параметров за допустимые пределы.

Особенности эксплуатации и обслуживания

• Рекомендуется регулярная проверка всех узлов: топливного насоса, клапана, форсунок и электродов — не реже 1 раза в сезон.
• Проверка датчика пламени и трансформатора розжига — при каждом техническом обслуживании для поддержания надёжного старта.
• Калибровка сервопривода и проверка реле давления — обеспечивает точность управления и предотвращает аварийные остановки.
• Использование оригинальных запасных частей (форсунки, электродный комплект, уплотнения) повышает срок службы и поддерживает КПД горелки.

Вывод

FBR GAS X3 CE F+R — оптимизированная газовая горелка для промышленных и коммунальных котельных, сочетающая простоту обслуживания и современную систему безопасности: топочный автомат, датчик пламени, реле давления и надёжные узлы розжига. Модель подходит для интеграции с котлами под фланец D1"1/4‑S и обеспечивает экономичный расход газа при стабильной работе в диапазоне 69.8–174 кВт.
