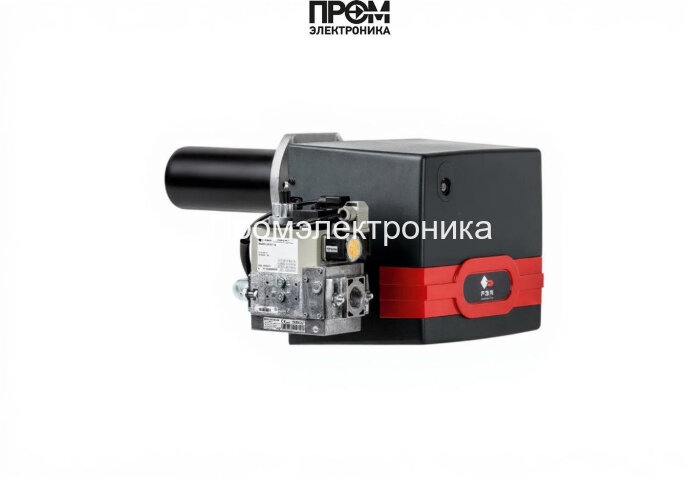

Газовая горелка FBR GAS X 2/2 CE TC + R. CE D3/4" – S

Газовая горелка FBR GAS X 2/2 CE TC + R. CE D3/4" – S — техническое описание

Профессиональная газовая двухступенчатая горелка FBR GAS X 2/2 обеспечивает теплопроизводительность в диапазоне 24.4–93 кВт при расходе газа 4.1–9.4 нм³/ч и рассчитана на промышленные и коммунальные котельные. Описанная конфигурация оптимизирована для быстрой интеграции (подключение Rp 3/4"), питания 220 В и эксплуатации в диапазоне температур от -15 до +40 °C. Текст составлен в техническом стиле с упором на семантику 2026 года: ключевые параметры и составные узлы вынесены в начало, используется структурированная разметка для удобства индексирования.

Ключевые параметры

• Тип топлива: природный/сжиженный газ
• Мощность: 24.4–93 кВт
• Расход газа: 4.1–9.4 нм³/ч
• Давление рампы: 3.4–24 мбар; противодавление в топке: 0–2.4 мбар
• Двухступенчатая регулировка (2/2) — плавное переключение мощности
• Пламенная труба: стандартная, длина 90 мм; фланцевое подключение Rp 3/4"
• Электропитание: 220 В; электродвигатель 75 Вт; потребляемая мощность 130 Вт
• Класс защиты: IP40; уровень шума: 61 дБ

Конструкция и основные узлы

• Корпус с монтажным фланцем и защитным кожухом — обеспечивает жёсткость и простоту монтажа;
• Голова сгорания с пламенной трубой 90 мм — формирует стабильное факелообразование;
• Топливный насос — обеспечивает подачу газа к рампе и форсункам при заданном давлении;
• Форсунки — тонкая настройка расхода и распределения топлива по факелу;
• Трансформатор розжига и электроды — инициируют и поддерживают стабильную искру при запуске;
• Датчик пламени — контролирует наличие факела и обеспечивает быстрое отключение при его пропадании;
• Топочный автомат — блок управления последовательностью розжига, контроля пламени и защитных алгоритмов;
• Реле давления — мониторинг давления газа и аварийная блокировка при отклонениях;
• Сервопривод и клапан — точная двухступенчатая регулировка подачи топлива и регулирование нагрузки.

Функциональные особенности и безопасность

• Двухступенчатая схема снижает пусковые пики и повышает экономичность при частичных нагрузках;
• Сенсоры пламени и реле давления интегрированы в логическую схему автоматики для немедленного отключения при авариях;
• Трансформатор розжига с гарантированной искровой энергией и защищёнными электродами — высокая надёжность розжига;
• Сервопривод обеспечивает точное переключение положений клапана и равномерную подачу через форсунки;
• Конструкция допускает обслуживание головы сгорания и замену форсунок без демонтажа основного корпуса.

Обслуживание и рекомендации по монтажу

• Плановые проверки: контролировать состояние форсунок, электродов и датчика пламени не реже раза в год;
• Проверять давление рампы и корректировать под тип газа в диапазоне 3.4–24 мбар специалистом;
• При отрицательных температурах монтировать в отапливаемом помещении или предусмотреть теплоизоляцию узлов автоматики;
• Использовать оригинальные комплектующие FBR для сохранения паспортных характеристик и гарантийных обязательств.

FBR GAS X 2/2 — решение для малых и средних котельных, где требуется надёжная двухступенчатая подача топлива, простота обслуживания и высокая безопасность эксплуатации.
