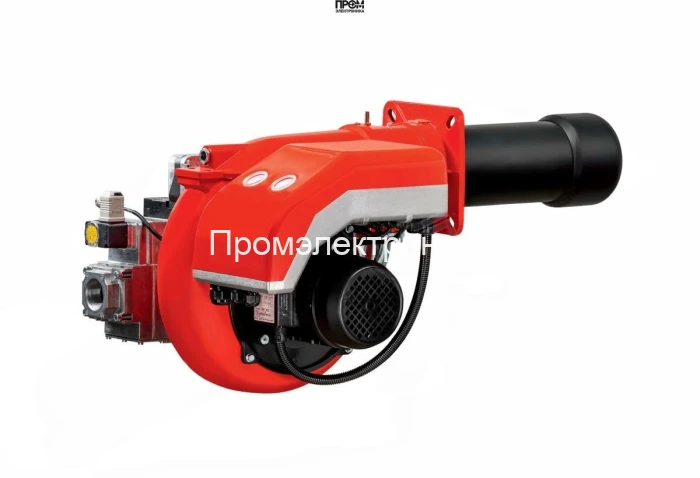

Газовая горелка FBR GAS P70/2 CE

Газовая горелка FBR GAS P70/2 CE — техническое описание и состав

Цель данной записи — дать компактное, технически выверенное описание газовой горелки FBR GAS P70/2 CE для инженеров, проектировщиков и сервисных специалистов. Описание опирается на заводские характеристики и эксплуатационные требования, акцентируя внимание на конструкционных узлах, системах управления и безопасности. Продукт предназначен для среднепроизводительных котельных и парогенераторов, где важны надёжность, регулируемость и соответствие современным нормам энергопотребления и эмиссий.

Ключевые технические параметры

• Мощность: 135–756 кВт; двухступенчатое регулирование.
• Расход газа: 13,5–76 нм³/ч; переналадка на пропан возможна сменой смесительного комплекта.
• Электропитание: 220/380 В; электродвигатель вентиляторного узла 1100 Вт; потребление до 1400 Вт.
• Длина пламенной трубы: 250 мм; противодавление 0–8.1 mbar; IP40; рабочая t: −15…+70 °C.

Конструкционные узлы и состав горелки

Конструкция горелки состоит из отдельных функциональных блоков, каждый из которых отвечает за стабильность и безопасность процесса сгорания. В составе горелки выделяются следующие основные детали:

• топливный насос — обеспечивает стабильную подачу газа при изменениях давления в магистрали и минимизирует пульсации расхода;
• датчик пламени — оптический/ионизационный сенсор для мгновенного контроля факта горения и блокировки подачи при погасании;
• топочный автомат — модуль управления последовательностью розжига, контроля безопасности и логики переключений ступеней мощности;
• трансформатор розжига — высоковольтный элемент для образования искры на электродаx; рассчитан на интенсивные циклы пуска;
• реле давления — блок контроля минимального и максимального давления, интегрируемый в систему газовой арматуры;
• форсунки — сменные распылители/распределители газа, оптимизированные под тип топлива и требуемую характеристику пламени;
• сервопривод — управляющий привод заслонок/клапанов для точной регулировки подачи воздуха и топлива в двухступенчатом режиме;
• клапан — запорная арматура с электромагнитным и механическим стопором для аварийного перекрытия подачи топлива;
• электроды — система розжига и ионизации, выполненная из жаропрочного сплава с поддержкой стабильной искры и длительного ресурса.

Особенности эксплуатации и обслуживания

• Регулярная проверка датчика пламени и состояния электродов — ключ к предотвращению ложных срабатываний.
• Плановая замена форсунок при перестройке на другой вид топлива и проверка реле давления при каждом сезонном обслуживании.
• Технические операции по топочному автомату и трансформатору розжига выполнять строго при снятом напряжении и с привлечением сертифицированного персонала.
• Сервисные работы: чистка фильтров, контроль состояния смесительного узла и проверка изоляции электродвигателя — не реже 1 раза в полугодие при интенсивной эксплуатации.

Горелка FBR GAS P70/2 CE сочетает в себе модульность, ремонтопригодность и соответствие современным требованиям энергоэффективности — что делает её оптимальным выбором при модернизации котельных установок и проектировании новых тепловых контуров.
