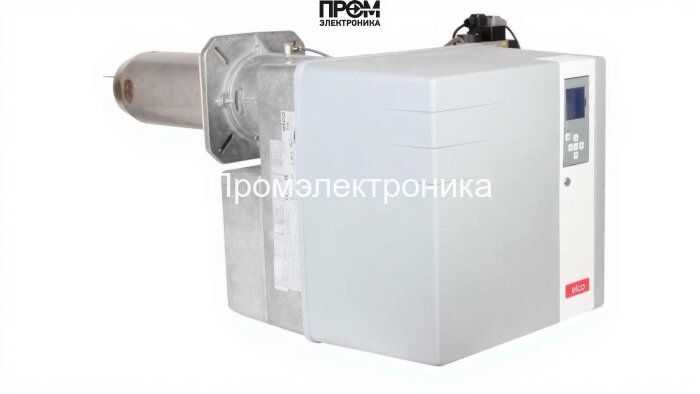

Газовая горелка Elco VG 4.440 DP E KL d311

Газовая горелка Elco VG 4.440 DP E KL d311 — техническое описание и состав

Elco VG 4.440 DP E KL d311 — промышленная прогрессивная газовая горелка мощностью 110–440 кВт, спроектированная для стабильной и экономной работы на природном газе и пропане. Модуль обеспечивает точное дозирование топлива и воздуха, сниженные выбросы NOx и высокую повторяемость рабочих параметров при подключении к стандартному фланцу Rp 1". Корпус из алюминиевого сплава, удлинённая пламенная труба 352 мм и заводская газовая рампа d311 делают изделие удобным для монтажа и сервисного обслуживания.

Ключевые узлы и их назначение

• Топливный насос: обеспечивает стабильное давление подачи газа на рампу, компенсирует перепады в магистрали и поддерживает рабочее соотношение «воздух–газ».
• Датчик пламени: контролирует наличие факела и обеспечивает безопасное отключение в аварийных ситуациях.
• Топочный автомат (контроллер): микропроцессорный блок управления реализует программу розжига, мониторинг, диагностику и хранение настроек.
• Трансформатор розжига: формирует высоковольтный импульс для электрода розжига, обеспечивая надёжную и повторяемую инициацию горения.
• Реле давления: контролирует противодавление и блокирует работу при недопустимых перепадах, защищая систему от замыкания и низкой тяги.
• Форсунки (сопла): реализуют точную дозировку газовой смеси для различных режимов мощности и обеспечивают равномерное горение.
• Сервопривод: управляет положением дросселя/воздушной заслонки для плавного изменения мощности горелки.
• Клапан (запорная арматура): обеспечивает герметичное перекрытие подачи топлива при останове или аварии.
• Электроды (розжига и ионизации): служат для формирования искры и контроля состояния пламени через ионизационный сигнал.

Технические особенности

• Мощность: 110–440 кВт; исполнение — прогрессивная.
• Длина пламенной трубы: 352 мм; тип — удлинённая.
• Электропитание: 220 В; электродвигатель 420 Вт; потребляемая мощность 606 Вт.
• Противодавление: 0–5 мбар; уровень шума: 70 дБ; класс защиты IP21.
• Фланцевое соединение Rp 1"; газовая рампа d311 (3/4" - Rp1").
• Габариты: 99.2 × 46.5 × 47.5 см; вес: 54 кг; рабочая температура: −15…+60 °C.

Рекомендации по обслуживанию

• Профилактическая проверка газовой рампы и фильтров — не реже 1 раза в год; при интенсивной эксплуатации — каждые 6 мес.
• Проверка датчика пламени и электродов на износ и корректность сигнала.
• Тестирование трансформатора розжига и контроллера перед пуском после простоя.
• Очистка и при необходимости замена форсунок и элементов газовой рампы для поддержания экономичности и снижения эмиссии.

Горелка Elco VG 4.440 DP E KL d311—надёжное решение для водогрейных и паровых котлов средней и большой мощности, где критичны точность управления, безопасность и низкие эксплуатационные расходы.
