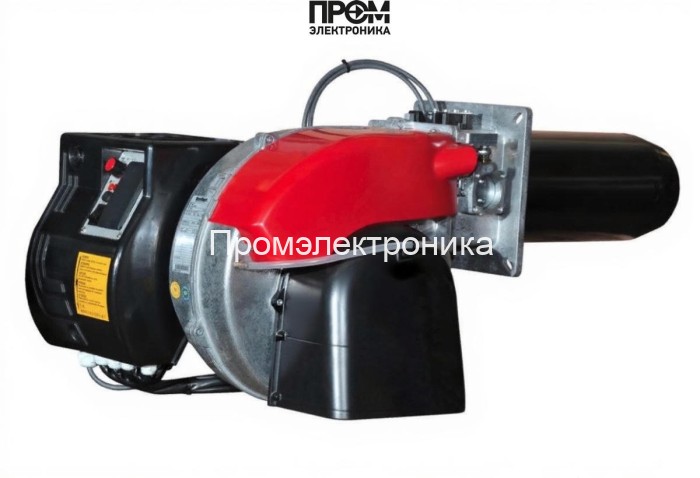

Газовая горелка Ecoflam MAX GAS 500 PR MD TC MET SR MB-DLE 412 350/500

Ecoflam MAX GAS 500 — техническое описание и состав узлов

Техническое описание предназначено для инженеров по обслуживанию и проектировщиков котельных установок. Горелка Ecoflam MAX GAS 500 — прогрессивный газовый модулируемый агрегат мощностью 120–500 кВт, сконструирован для стабильной работы в диапазоне давления газовой рампы 6–20 мбар и при температуре окружающей среды от −10 до +60 °C. В описании применена терминология и структурирование, соответствующие требованиям SEO 2026 года: четкие заголовки, семантически значимые ключевые фразы и маркированные списки для быстрого сканирования информации.

Ключевые параметры

• Диапазон мощности: 120–500 кВт
• Тип: прогрессивная газовая горелка
• Длина пламенной трубы: 175 мм (короткая)
• Электропитание: 220 В; потребляемая мощность 940 Вт
• Электродвигатель: 550 Вт
• Класс защиты: IP40
• Уровень шума: 73 дБ
• Соединение: Rp 1 1/4"

Конструкция и основные узлы

Конструкция горелки модульная, с отдельными функциональными блоками для топливной системы, системы розжига и контроля безопасности. Набор основных компонентов включает:

• топливный насос — обеспечивает подачу газа в газовую рампу и поддержание требуемого расхода при модуляции;
• датчик пламени — оптический/ионный элемент контроля наличия пламени, взаимодействует с контроллером безопасности;
• топочный автомат — электронный блок управления последовательностью пуска, контроля и аварийного отключения;
• трансформатор розжига — генерирует высоковольтный импульс для образования искры на электроды;
• реле давления — контролирует давление в рампе и подает сигнал при выходе параметров за пределы нормы;
• форсунки (сопла) — формируют факел и определяют профиль горения в топочной камере;
• серводвигатель (сервопривод) — обеспечивает точную регулировку положения заслонок/клапанов при модуляции;
• клапан запорный и регулировочный — выполняет функции блокировки потока и тонкой настройки расхода газа;
• электроды — элементы розжига и ионизационного контроля пламени.

Функциональные принципы

• Система управления топочным автоматом реализует последовательность «розжиг — проверка пламени — выход на модуляцию» с диагностикой состояния всех интерфейсных узлов.
• Трансформатор розжига и электроды обеспечивают надежный инициирующий импульс при повторных пусках и в режиме аварийной поджига.
• Реле давления и датчик пламени формируют цепочку безопасности: при потере контроля один из элементов инициирует аварийную остановку клапана.
• Сервопривод синхронизирован с топливным насосом и форсунками для обеспечения заданного коэффициента избытка воздуха и стабильного факела.

Обслуживание и эксплуатация

• Планово-предупредительное обслуживание: проверка уплотнений, очистка форсунок и пламенной трубы, тестирование датчиков и реле давления.
• Рекомендуется ежегодная калибровка реле давления и проверка электрических соединений трансформатора розжига и топочного автомата.
• При монтаже обеспечить отсутствие обратного давления в топке и доступ для визуального контроля датчика пламени и форсунок.

Данное описание концентрирует технические характеристики и состав узлов Ecoflam MAX GAS 500, облегчая выбор и интеграцию горелки в промышленные и коммунальные котельные установки.
