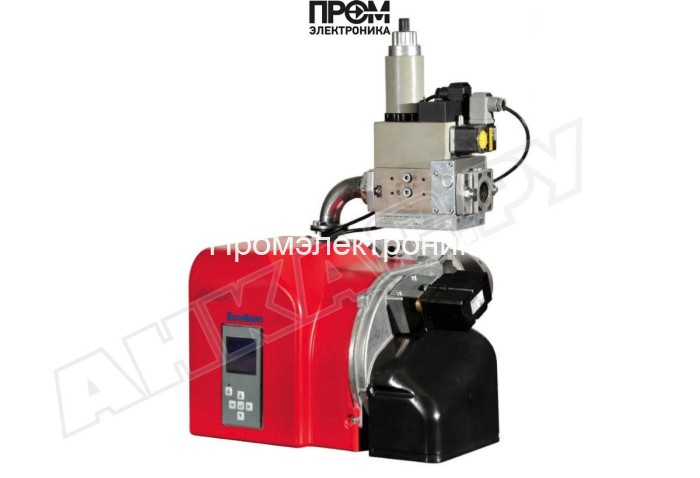

Газовая горелка Ecoflam MAX GAS 500 PAB TC MB‑DLE 412 350/500 — техническое описание и состав узлов

Предназначена для промышленного и коммунально‑бытового теплогенерационного оборудования. Модель Ecoflam MAX GAS 500 PAB — двухступенчатая газовая горелка с диапазоном мощности 120–500 кВт, разработанная для стабильной и эффективной работы в котельных со стандартными требованиями по давлению и противодавлению. Описание составлено в техническом стиле, с акцентом на состав агрегата, основные параметры и эксплуатационные требования, актуальные для SEO 2026 года.

Ключевые технические параметры

• Мощность: 120–500 кВт (регулируемая двухступенчато)
• Давление рампы газа: 6–20 мбар; противодавление: 0–8 мбар
• Питание: 220 В, потребляемая мощность 940 Вт
• Электродвигатель: 550 Вт; уровень шума: 73 дБ
• Длина пламенной трубы: 175 мм, тип — короткая
• Класс пылевлагозащиты: IP40; рабочая температура: −10…+60 °C
• Габариты: 83.5 × 51 × 35.8 см; вес: 23.5 кг; соединение: Rp 1 1/4"

Конструкция и основные узлы (детально)

Горелка выполнена по модульному принципу для простоты обслуживания и быстрой замены узлов. Ниже перечислены основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа/смеси в рампу при заданном давлении, допускает точную тонкую регулировку подачи в переходных режимах.
• Датчик пламени — оптический/ионизационный элемент контроля наличия факела, выполняет функцию безопасности, мгновенно отключая подачу при его отсутствия.
• Топочный автомат — блок управления последовательностью пуска, контроля розжига, режима двухступенчатой работы и взаимодействия с котлом.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, обеспечивает надежный поджиг смеси при заданных параметрах рампы.
• Реле давления — контролирует давление воздуха/газа в системе, предотвращая работу при отклонениях от допустимых значений (6–20 мбар рампы).
• Форсунки — распыляют газ в камеру сгорания через голову сгорания, рассчитаны на оптимальное соотношение воздух/топливо для КПД и низких выбросов.
• Сервопривод — механический исполнитель для изменения положения заслонок и регулирования подачи воздуха или газа в зависимости от команды автоматики.
• Клапан — запорный элемент газовой линии, с электромагнитным или пневматическим приводом, обеспечивает мгновенное перекрытие подачи при аварии.
• Электроды — служат для поджига и контроля ионизационного тока, выполнены из стойких к коррозии материалов для длительной службы.

Монтаж, пуск и обслуживание

• Монтаж на фланцевое или резьбовое соединение Rp 1 1/4"; согласовать параметры давления и противодавления с паспортом котла.
• Пусковые операции: проверка целостности электропитания 220 В, тест трансформатора розжига и датчика пламени, настройка рампы 6–20 мбар.
• Регламент: ежегодная проверка форсунок, чистка пламенной трубы 175 мм, тест сервопривода и реле давления, замена износных электродов по результатам диагностики.

Применение и преимущества

• Оптимальна для малых и средних промышленных котлов, теплогенераторов ЖКХ и сельхозобъектов.
• Двухступенчатая система обеспечивает экономию топлива и стабильность процесса при переменной нагрузке.
• Модульная конструкция сокращает время ремонта и снижает стоимость ТО.

Технически подготовленное описание содержит полный перечень узлов и эксплуатационных требований, что делает его удобным для инженеров при выборе, монтаже и наладке горелки Ecoflam MAX GAS 500 PAB в 2026 году.
