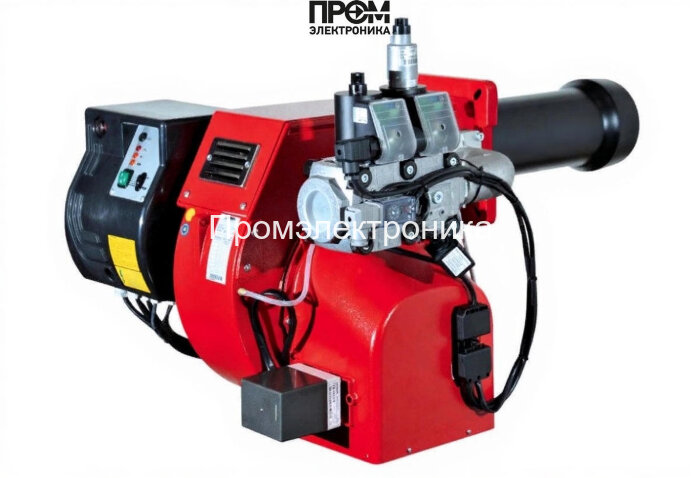

Газовая горелка Ecoflam BLU 700.1 PRE Low NOx TC MB-DLE 420

Газовая горелка Ecoflam BLU 700.1 PRE Low NOx TC MB-DLE 420 — техническое описание

Предложенная модульная горелка разработана для промышленных и коммунальных котельных, где требуются высокая модуляция, стабильность горения и минимальные выбросы NOx. Конструкция ориентирована на эксплуатацию при давлении рампы 6–17 мбар и противодавлении до 7 мбар. Оборудование адаптировано для интеграции в современные системы управления котельными и промышленными тепловыми установками.

Состав и ключевые узлы

• Топливный насос — обеспечивает точную подачу газа в рампу при заданном давлении, поддерживает стабильную модуляцию.
• Датчик пламени — оптический/ионный элемент контроля устойчивости горения и безопасности отключения при пропадании пламени.
• Топочный автомат — блок управления последовательностью розжига, модуляции и аварийной защиты.
• Трансформатор розжига — генератор высоковольтного импульса для надёжного поджига топлива через электроды.
• Реле давления — контроль давления в рампе и противодавлении, обеспечивает защитное отключение при выходе за пределы.
• Форсунки — набор сменных насадок для формирования факела и оптимизации смешения газа с воздухом.
• Сервопривод — обеспечивает точную регулировку заслонок и положений клапанов для модуляции мощности.
• Клапан — магнитный/пневматический запорный элемент с быстрым реагированием для обеспечения безопасности и герметичности.
• Электроды — электроды розжига и контроля искровой системы, выполненные из износостойких материалов.

Технические характеристики (основные)

• Мощность: 270–700 кВт — покрытие диапазона нагрузок средних и крупных котельных.
• Длина пламенной трубы: 174 мм (короткая) — компактное влияние на камеру сгорания.
• Электропитание: 220/380 В, потребляемая мощность 1600 Вт; электродвигатель 1100 Вт.
• Класс защиты: IP40; рабочая температура: −10…+60 °C; уровень шума ≈ 80 дБ.
• Тип соединения: Rp 2"; масса: 50 кг; габариты: 71.7×60.8×48.8 см.

Особенности интеграции и обслуживания

• Интеграция с внешней автоматикой через стандартные интерфейсы; рекомендуется проверка совместимости сигналов модуляции.
• Пуск и наладка — работы квалифицированного персонала с контролем давления рампы и проверки реле давления.
• Плановое обслуживание: проверка форсунок, состояния электродов и датчика пламени, регулировка сервопривода и чистка пламенной трубы.
• Рекомендовано запасать комплект уплотнений, форсунки и резервный трансформатор розжига для быстрого сервиса.

Ecoflam BLU 700.1 PRE Low NOx — решение для проектов 2026 года, где приоритетами являются экономичность, экологичность и простота интеграции в автоматизированные системы управления горением.
