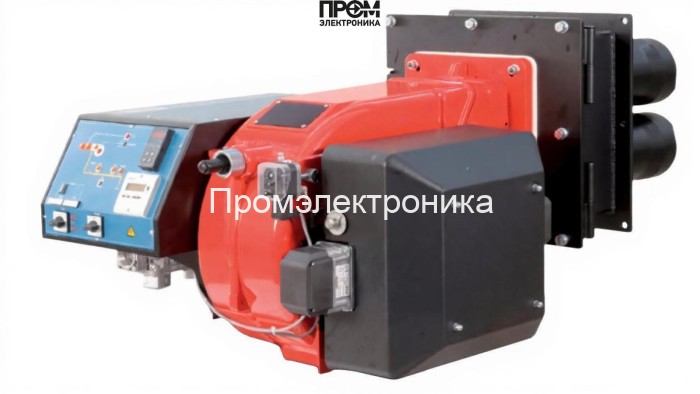

Газовая горелка CIB Unigas R92 M-.PR.S.RU.VS.1.100.EA

Газовая горелка CIB Unigas R92 M-.PR.S.RU.VS.1.100.EA — техническое описание

Предлагаемая газовая горелка CIB Unigas R92 — промышленное решение для котельных и технологических установок, спроектированное для режимов высокой тепловой плотности при ограниченной длине камеры сгорания. Модель обеспечивает широкий диапазон мощности 480–3050 кВт и оптимизирована под короткое пламя благодаря конструкции с четырьмя головами сгорания. Конструкция рассчитана на стабильную работу при напряжении 220/380 В, номинальном подключении DN 100 и температуре эксплуатации от -10 до +50 °C.

Общее устройство и составные узлы

Горелка разработана как комплектный модуль, включающий механические и электрические компоненты для надежного поджига, регулировки подачи топлива и автоматизированной защиты. Основные детали, обеспечивающие работу и безопасность устройства:

• Топливный насос — обеспечивает стабильное давление подачи газа к рампе и форсункам, адаптирован под давление рампы 1.3–11 мбар.
• Датчик пламени — контролирует наличие факела и взаимодействует с блоком управления для мгновенного прекращения подачи топлива при потухании.
• Топочный автомат — реализует логику последовательности запуска и остановки, обеспечивает защитные циклы и интеграцию с внешними системами управления.
• Трансформатор розжига — обеспечивает высоковольтный импульс для электродов поджига, гарантируя надежный старт в переменных условиях.
• Реле давления — контролирует пневматические параметры в системе, участвует в блокировках при превышении допустимых значений противодавления (до 14 мбар).
• Форсунки — распределяют газ в четыре секции головок сгорания для формирования короткого, равномерного факела.
• Сервопривод — обеспечивает точную модуляцию положения клапанов и заслонок, интегрируется с электронным блоком EA.
• Клапан (запорная арматура) — двухступенчатые и запорные клапаны (опция 1 = 2 клапана), реализуют герметичность и аварийную остановку подачи топлива.
• Электроды — контактные элементы поджига, совместно с трансформатором и системой контроля пламени обеспечивают повторяемый и быстрый старт.

Ключевые технические параметры

• Мощность: 480–3050 кВт — пригодна для различных промышленных применений.
• Тип пламенной трубы: стандартная, длина 326 мм — оптимизирована для коротких камер сгорания.
• Подача газа: расход 51–323 нм³/ч; давление рампы 1.3–11 мбар; противодавление до 14 мбар.
• Электропитание: 220/380 В; электродвигатель 5500 Вт; потребляемая мощность 6000 Вт.
• Номинальный диаметр подключения: DN 100.
• Класс защиты: IP40; рабочий диапазон температур: от -10 до +50 °C.
• Габариты (Д×Ш×В): 146.4 × 148.8 × 73.9 см; масса: 270 кг.
• Комплектация: голова сгорания, газовая рампа; доступна опция блока контроля герметичности.

Преимущества и рекомендации по эксплуатации

• Короткое пламя с четырьмя головами обеспечивает равномерное тепловое воздействие и защищает теплообменник от локального перегрева.
• Многоуровневая система безопасности: датчик пламени, реле давления, запорные клапаны и топочный автомат для предотвращения аварий.
• Электронный блок EA и сервоприводы позволяют реализовать точную модуляцию подачи топлива и интеграцию с современными АСУТП.
• Рекомендовано регулярное техническое обслуживание: проверка герметичности рампы, чистка форсунок и головок, тестирование датчика пламени и трансформатора розжига.

Горелка CIB Unigas R92 сочетает итальянскую компановку и промышленную надежность, подходит для модернизации котлов мощностью 480–3050 кВт и для эксплуатации в условиях ограниченного пространства камеры сгорания.
