Газовая горелка CIB Unigas R92 M-.PR.S.RU.VS.1.80.EA

Газовая горелка CIB Unigas R92 M-.PR.S.RU.VS.1.80.EA — техническое описание и состав

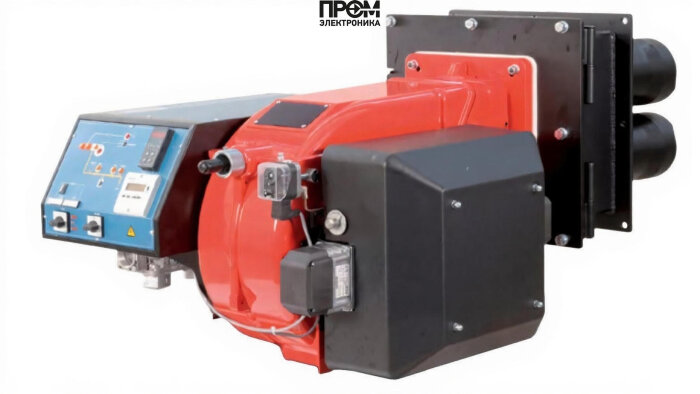

Предлагаемая газовая горелка CIB Unigas R92 разработана для промышленных котлов и теплообменников с короткой камерой сгорания. Инженерная концепция обеспечивает разделение факела на четыре головки сгорания, что даёт минимальную длину пламени и позволяет устанавливать агрегат в ограниченном пространстве. Ниже приведено структурированное техническое описание, ориентированное на проектировщиков и сервисные команды с учётом требований SEO 2026.

Ключевые технические параметры

• Тип топлива: газовый
• Диапазон мощности: 480–3050 кВт
• Длина пламенной трубы (VS): 326 мм — короткопламенная модификация
• Электропитание: 220/380 В; электродвигатель 5500 Вт; потребляемая мощность ~6000 Вт
• Класс защиты: IP40; рабочая температура: -10…+50 °C
• Противодавление: 0–14 мбар; давление рампы: 2.5–21 мбар; расход газа: 51–323 нм³/ч
• Номинальный фланец: DN 80; масса: 270 кг; габариты: 146.4×137×73.9 см

Конструкция и основные узлы

Модульная архитектура горелки обеспечивает простоту обслуживания и возможность замены узлов на месте. В состав основных агрегатов входят следующие элементы, ответственные за подачу топлива, образование и контроль пламени:

• топливный насос — обеспечивает стабильную подачу газа в рампу при заданном давлении;
• форсунки и газовая рампа — распределяют газ по четырём головкам сгорания, позволяют регулировать расход в диапазоне 51–323 нм³/ч;
• клапанный узел (2 клапана в базовой комплектации) — обеспечивает отсечку и аварийную блокировку подачи топлива;
• датчик пламени — электронный контроль наличия горения и аварийное отключение при погасании;
• электроды розжига — инициируют воспламенение топливной смеси в головах сгорания;
• трансформатор розжига — генерирует высоковольтный импульс для электродов, обеспечивает надёжный запуск;
• топочный автомат (система управления) — логика последовательности розжига, блоки безопасности и мониторинга;
• реле давления — контроль давления в рампе и активация защитных алгоритмов при отклонениях;
• сервопривод — механическое управление регулировочными клапанами и заслонками для точной подстройки горения.

Эксплуатация и обслуживание

• Рекомендуется регламентное обслуживание: проверка герметичности, очистка голов сгорания, калибровка клапанного узла.
• Проверять работу датчика пламени и трансформатора розжига при каждом плановом пуске.
• При проектировании учитывать противодавление и DN 80 для правильной интеграции в тракт дымооборота.

Применение

Газовая горелка CIB Unigas R92 оптимальна для паровых и водогрейных котлов с короткой камерой сгорания, для теплообменников и промышленных установок, где критична малая длина факела и высокая линейная плотность теплового потока.
