Газовая горелка CIB Unigas R91 M-.MD.S.RU.VS.1.50.ES

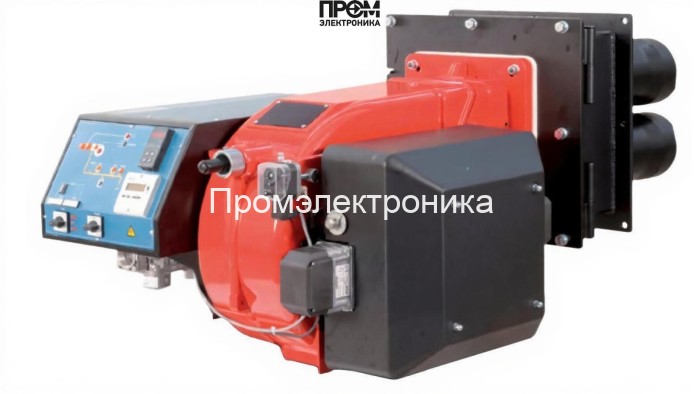

Газовая горелка CIB Unigas R91 — техническое описание и состав узлов

Предлагаемая газовая горелка CIB Unigas R91 — промышленная модульная установка с электронно модулируемой системой управления, оптимизированная для работы в котлах с короткой камерой сгорания. Решение обеспечивает плавную модуляцию мощности в диапазоне 480–2670 кВт при длине факела 326 мм и рассчитано на эксплуатацию в интервале температур от -10 до +50 °C. Конструкция ориентирована на долговременную интенсивную работу с минимальными потерями КПД и простотой обслуживания.

Ключевые технические параметры

• Топливо: газовая подача, расход 51–283 нм³/ч.
• Мощность: 480–2670 кВт, исполнение — электронно модулируемое (MD).
• Электропитание: 220/380 В; электродвигатель 4000 Вт; потребляемая мощность 4500 Вт.
• Давление рампы: 3–69.9 мбар; противодавление до 14 мбар.
• Габариты и масса: 146.4×117.3×73.9 см, вес 250 кг; класс защиты IP40.

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу газа на рампу, оснащён системой регулирования давления для сохранения стабильной смеси.
• Датчик пламени — фотоэлектрический модуль контроля устойчивости горения с высокой помехоустойчивостью и быстрым откликом.
• Топочный автомат — блок управления запуском/остановом и защитными алгоритмами, интегрируется с системой ES для модуляции мощности.
• Трансформатор розжига — генерирует импульсы высокого напряжения для поджига газовоздушной смеси; рассчитан на длительную эксплуатацию в жестких условиях.
• Реле давления — мониторит давление в рампе и защищает систему от превышений, обеспечивает аварийную остановку при отклонениях.
• Форсунки — дискретные распылители на газовой рампе, гарантируют равномерное распределение топлива по четырём головам сгорания.
• Сервопривод — исполнительный механизм регулировки расхода воздуха/газа в модулируемой версии для точного соответствия требуемой тепловой нагрузке.
• Клапан — запорная арматура высокого быстродействия, включающая систему контроля герметичности и опции блокировки.
• Электроды — контрольные и поджигающие электроды с антикоррозионным покрытием, обеспечивают стабильный розжиг и контроль пламени.

Эксплуатация, обслуживание и монтаж

• Пусконаладочные работы выполняются сертифицированными специалистами с проверкой давления рампы и настройкой модуляции.
• Регулярная инспекция форсунок, уплотнений и электрооборудования — ключ к поддержанию рабочего КПД и безопасности.
• Рекомендуем периодическую проверку трансформатора розжига, датчика пламени и реле давления согласно регламенту производителя.
• Монтаж на стандартное соединение Rp 2"; при внешней установке учитывать защиту от атмосферных воздействий.

Преимущества в промышленном применении

• Короткая длина факела и модульная конструкция обеспечивают гибкость установки и легко адаптируются к существующим котловым решениям.
• Электронная модуляция снижает расход топлива и улучшает точность поддержания тепловой нагрузки.
• Итальянская сборка и качества CIB Unigas — долговечность и соответствие промышленным стандартам.

Система R91 рекомендуется для водогрейных и паровых котлов среднего и крупного класса, где требуются контролируемый розжиг, стабильность пламени и минимальная длина факела при высокой мощности.
