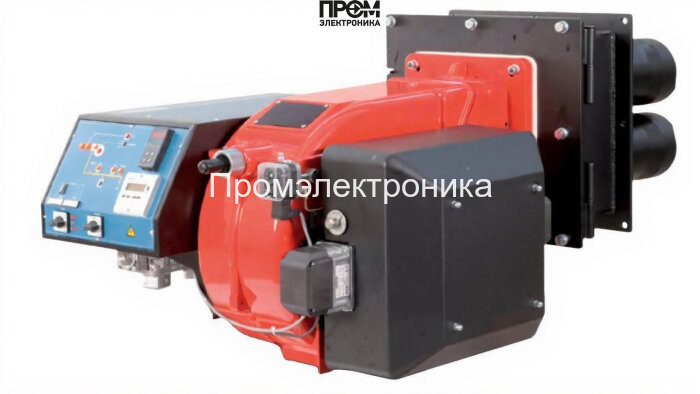

Газовая горелка CIB Unigas R91 M-.MD.S.RU.VS.1.100.ES

Газовая горелка CIB Unigas R91 — техническое описание и состав узлов

Газовая горелка CIB Unigas R91 разработана для промышленного применения в условиях ограниченной камеры сгорания и требует точного управления подачей топлива и параметрами горения. Конструкция ориентирована на обеспечение стабильного короткого факела, высокой энергетической эффективности и надёжной автоматизации рабочих циклов. Описание составлено в техническом стиле с указанием основных узлов и эксплуатационно-сервисных требований.

Ключевые узлы и функции

• Топливный насос — обеспечивает стабильное поддержание давления и подачу газа к рампе, адаптирован к диапазону давлений 1.5–10.5 мбар, рассчитан на непрерывную работу в паре с электронным управлением.
• Датчик пламени — оптический/ионный сенсор контроля наличия стабильного горения, интегрируется с топочным автоматом для немедленного отключения при детектировании пропадания пламени.
• Топочный автомат — программируемый блок управления последовательностью пуска, модуляции и остановки; реализует защитные алгоритмы, логи событий и интерфейс для сервисного доступа.
• Трансформатор розжига — генератор импульсов высокого напряжения для поджига газовоздушной смеси; рассчитан на длительную эксплуатацию в промышленных условиях.
• Реле давления — контроль противодавления и защитное устройство для отключения в аварийных режимах (диапазон противодавления 0–14 мбар).
• Форсунки — многоголовочные сопла, обеспечивающие деление факела на четыре независимые зоны для снижения длины пламени и равномерного распределения тепловой нагрузки.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и дозирования топлива при модуляции мощности; совместим с MD-версиями горелки.
• Клапанная группа — двухкамерная схема безопасности с основными и запорными клапанами, опционально — блок контроля герметичности.
• Электроды — элементы розжига и ионизации, выполнены из износостойких материалов, обеспечивают надёжное воспламенение и детектирование пламенного канала.

Технические характеристики и эксплуатационные рекомендации

• Мощность: 480–2670 кВт; короткий факел: 326 мм; номинальный диаметр: DN100.
• Электропитание: 220/380 В; потребляемая мощность до 4500 Вт; электродвигатель 4000 Вт.
• Класс защиты IP40; рабочая температура от −10 до +50 °C; масса 250 кг.
• Режимы обслуживания: регулярная проверка датчиков, чистка форсунок и замена уплотнений, тестирование реле давления и трансформатора розжига.

Заключение

Система горелки CIB Unigas R91 представляет собой модульную конструкцию, где каждая функциональная группа — насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапанная группа и электроды — выполнена с прицелом на надёжность, ремонтопригодность и соответствие современным требованиям по экономичности и снижению выбросов. Для интеграции в систему котла рекомендуется предусмотреть доступ к сервисному интерфейсу и регулярную калибровку датчиков, что обеспечит долговременную и безопасную работу установки.
