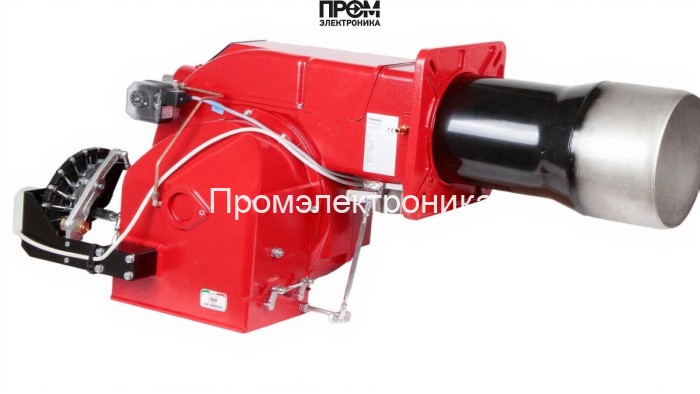

Газовая горелка CIB Unigas P73 M-.AB.S.RU.A.0.50

Газовая горелка CIB Unigas P73 M-.AB.SR U.A.0.50 — техническое описание

Техническое описание предназначено для инженеров и сервисных специалистов, отвечающих за подбор, монтаж и эксплуатацию газовых горелок. Модель CIB Unigas P73 обеспечивает стабильное горение в диапазоне мощности 320–1200 кВт и предназначена для стационарных котельных и технологических установок. В тексте учтены ключевые параметры: рабочее давление рампы 5.3–41 мбар, противодавление 0–10 мбар, длина пламенной трубы 388 мм, питание 220/380 В, электродвигатель 2200 Вт и потребляемая мощность 2700 Вт.

Конструкция и основные узлы

Горелка спроектирована по модульному принципу: основные элементы доступны для оперативной замены и обслуживания. Комплект поставки включает газовую рампу и голову сгорания; корпус выполнен с фланцевым соединением Rp 2". Ниже перечислены ключевые узлы, формирующие работоспособность и безопасность горелки:

• Топливный насос — обеспечивает стабильную подачу газа в рампу при переменной нагрузке и компенсирует перепады в магистрали.
• Датчик пламени — контролирует наличие факела и передаёт сигнал в систему безопасности при его исчезновении.
• Топочный автомат — реализует логику розжига, контроля и остановки, обеспечивает двухступенчатое регулирование мощности.
• Трансформатор розжига — формирует высоковольтный импульс для работы электродов при инициировании пламени.
• Реле давления — контролирует соответствие давления на рампе заданным значениям (5.3–41 мбар) и блокирует подачу при аварийных отклонениях.
• Форсунки — отвечают за дозирование и распыл газа; подобраны для обеспечения оптимальной смеси при расходе 32–127 нм³/ч.
• Сервопривод — управляет положением клапанов и заслонок при переходе между ступенями мощности.
• Клапан (запорный/регулирующий) — обеспечивает герметичное перекрытие топлива и точную настройку расхода.
• Электроды — обеспечивают стабильный розжиг и корректную работу датчика пламени в сочетании с трансформатором.

Технические особенности и эксплуатация

• Двухступенчатая схема позволяет оптимизировать расход топлива при переменных нагрузках и снижает износ механики.
• Рабочая температура от −10 до +50 °C и класс защиты IP40 обеспечивают надёжную работу в типичных котельных условиях.
• Монтаж и сервис — модульный доступ к электропанели, электродвигателю (2200 Вт) и газовой рампе упрощает диагностику и замену узлов.

Рекомендации по обслуживанию

• Регулярная проверка датчика пламени, электродов и трансформатора розжига — предотвращает ложные срабатывания автоматики.
• Контроль давления на рампе и работоспособности реле давления — каждые 3–6 месяцев в зависимости от режима.
• Профилактическая проверка форсунок и замена изношенных клапанов/сервоприводов по регламенту производителя.

Документ содержит исчерпывающую техническую сводку для выбора и внедрения горелки CIB Unigas P73 в отопительные и технологические контуры, с фокусом на безопасность, ремонтопригодность и соответствие современным требованиям проектирования 2026 года.
