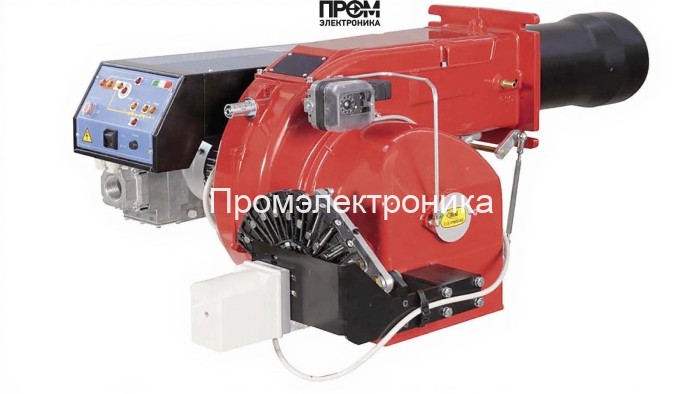

Газовая горелка CIB Unigas P61 M-.PR.S.RU.A.7.50

Газовая горелка CIB Unigas P61 M — техническое описание и состав

Газовая горелка CIB Unigas P61 M — модульное прогрессивное решение для промышленных и коммунальных котельных, обеспечивающее диапазон мощности 160–800 кВт. Конструкция оптимизирована для стабильного модулируемого горения при переменных параметрах подачи газа и противодавления, соответствует уровню эксплуатационной надежности 2026 года и адаптирована для интеграции в современные системы автоматизации.

Ключевые технические параметры

• Диапазон мощности: 160–800 кВт — плавная модуляция нагрузки.
• Длина пламенной трубы: 343 мм — формирование стабильного факела.
• Питание: 220/380 В, электродвигатель 1100 Вт, потребляемая мощность 1600 Вт.
• Расход газа: 17–84.7 нм³/ч при давлении рампы 4.8–24 мбар.
• Рабочая среда: противодавление -1…7 мбар, температура эксплуатации -10…50 °C.
• Защита: IP40; масса 68 кг; тип соединения Rp 2".

Компоненты и их функционал

Горелка состоит из набора узлов, каждый из которых выполняет критическую функцию для безопасной и экономичной работы:

• Топливный насос — обеспечивает подачу и стабильное давление газа к рампе при изменении расхода.
• Датчик пламени — мгновенная детекция наличия факела, интегрируется с системой отключения подачи топлива.
• Топочный автомат — основная управляющая логика прогрессивной модуляции и последовательности запуска/остановки.
• Трансформатор розжига — обеспечивает надежную искру для инициации горения при запуске.
• Реле давления — контроль предельного и аварийного давления газа в системе с функцией блокировки.
• Форсунки — формируют струю газа для устойчивого перемешивания с воздухом и стабильного факела.
• Сервопривод — управляет положением дросселей и дозированием подачи газа/воздуха для точной модуляции.
• Клапан — многоканальная запорная арматура (включая двойной запор) для быстрого перекрытия топлива.
• Электроды — контроль ионизации пламени и резервный метод проверки наличия горения.

Эксплуатационные характеристики и преимущества

• Прогрессивная модуляция снижает цикличность включений и экономит топливо при изменяющихся тепловых нагрузках.
• Комплектность: головка сгорания и газовая рампа поставляются в едином модуле для быстрой установки.
• Интеграция в системы удалённого мониторинга и ПЛК: цифровые сигналы от датчиков и реле.
• Повышенная безопасность: реле давления и двойной клапанный блок обеспечивают аварийное перекрытие.

Рекомендуется согласование параметров подачи и противодавления с паспортными данными котла перед монтажом и проведение периодического технического обслуживания квалифицированным персоналом. Горелка CIB Unigas P61 M — решение для современных энергоэффективных котельных, отвечающее требованиям промышленной надежности и безопасности.
