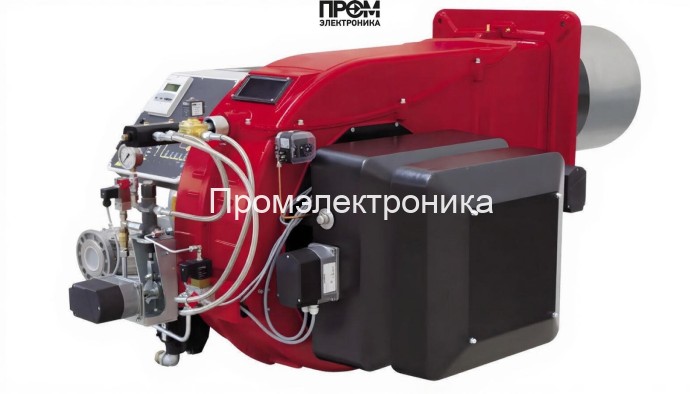

Газодизельная горелка CIB Unigas K990A MG.MD.SR.RU.A.8.80.EI

Газодизельная горелка CIB Unigas K990A — техническое описание и состав узлов

Газодизельная горелка CIB Unigas K990A разработана для высоконагруженных промышленных котлов и теплоагрегатов. Описание составлено в техническом стиле с фокусом на ключевые эксплуатационные параметры, структурированное для современных требований SEO 2026: семантическая точность, читабельность для инженера и интеграция запросов «газодизельная горелка», «CIB Unigas K990A», «промышленные котлы».

Краткие технические параметры

• Мощность: 1820–9900 кВт — широкий диапазон для масштабных применений;
• Длина пламенной трубы: 530 мм, номинальный диаметр: DN 80;
• Электропитание: 380 В, электродвигатель: 15000 Вт, потребляемая мощность: 18500 Вт;
• Расход топлива (ДТ): 153–835 кг/ч; расход газа: 193–1048 нм³/ч;
• Давление рампы: 10–312 мбар; противодавление: 0–25 мбар;
• Класс защиты: IP40; рабочая температура: −10…+50 °C; вес: 540 кг.

Состав основных узлов и их назначение

• Топливный насос — обеспечивает устойчивую подачу жидкого топлива при переключении режимов и стабилизации давления для форсунок;
• Датчик пламени — оптический или ионизационный контроллер наличия факела, интегрируется с системой блокировки;
• Топочный автомат — контроллер управления режимами горения, реализует логику переключения газ/дизель и алгоритмы безопасности;
• Трансформатор розжига — источник высокого напряжения для электродов розжига, обеспечивает надежную и повторяемую инициацию горения;
• Реле давления — автоматический контроль давления топливной рампы и газовой магистрали с аварийной блокировкой при выходе за пределы;
• Форсунки — точные дозаторы дизельного топлива, рассчитанные на заданные режимы расхода и минимизацию распыла для полного сгорания;
• Сервопривод — исполнительный механизм регуляции подачи топлива/воздуха, обеспечивает плавную модуляцию мощности;
• Клапан — газовый и топливный запорный клапан с электропневматическим или электрическим приводом для быстрого перекрытия;
• Электроды — блок розжига и контроля ионизации пламени, выполнены из коррозионно-стойких сплавов для длительного ресурса.

Особенности конструкции и эксплуатационные преимущества

• Прогрессивная схема подачи топлива снижает выбросы и повышает КПД при частичных нагрузках;
• Комбинированный режим обеспечивает резервирование топлива и гибкость при логистических рисках;
• Интегрированная автоматика упрощает наладку и позволяет реализовать телеметрию и удаленный мониторинг;
• Модульная компоновка узлов упрощает сервис и замену форсунок, насосов и электронных блоков.

Рекомендации по монтажу и обслуживанию

• Устанавливать на фланец DN 80, обеспечив доступ к газовой рампе и головке сгорания для обслуживания;
• Проверка датчика пламени и электродов при каждой пуско-наладке, замена электродов по межремонтному регламенту;
• Профилактика топливного насоса и чистка форсунок не реже одного сезона при интенсивной эксплуатации;
• Проверка работы реле давления и целостности газовых клапанов при каждой плановой проверке безопасности.

Детальная документация и сертификаты поставляются производителем. Применение CIB Unigas K990A целесообразно там, где требуется высокая надежность, оперативное резервирование топлива и точный контроль параметров горения в промышленных процессах.
