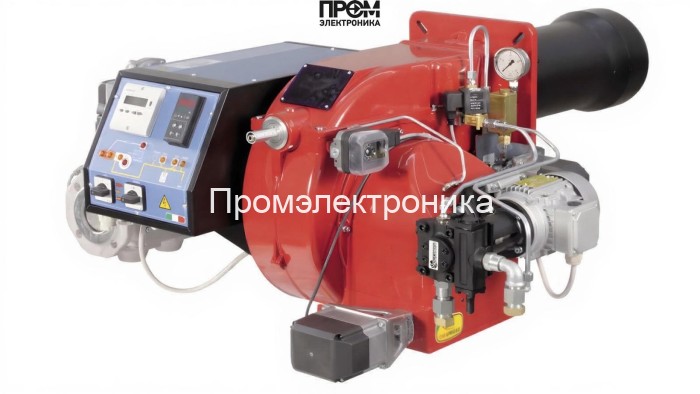

Газодизельная горелка CIB Unigas HP30 MG.MD.S.RU.A.7.32

Газодизельная горелка CIB Unigas HP30 — техническое описание и ключевые узлы

Предлагаем техническое описание комбинированной газодизельной горелки CIB Unigas HP30 (модель MG.MD.S.RU.A.7.32). Решение предназначено для промышленных и коммунальных котельных, где требуется высокая надежность, простота обслуживания и возможность переключения топлива. Модель обеспечивает мощность 65–350 кВт, диапазон рабочих температур от −10 до +50 °C и протестирована на соответствие эксплуатационным требованиям по давлению и расходу топлива.

Конструктивные узлы и состав горелки

Конструкция горелки модульная; основные элементы расположены для быстрого доступа и оперативного сервисного вмешательства. В состав входят:

• топливный насос — обеспечивает стабильную подачу дизельного топлива с точной дозировкой и поддержанием давления в системе форсунок;
• форсунки — рассчитаны на расход 5.5–29.5 кг/ч для дизельного режима, обеспечивают мелкодисперсное распыление и равномерное горение;
• датчик пламени — оптический / ионизационный контроль наличия факела, интегрированный в систему безопасности;
• трансформатор розжига — высоковольтный блок для надежного поджига смеси при пуске в любых режимах;
• электроды — рабочие элементы розжига и контроля пламени, выполнены из стойких к нагреву материалов;
• топочный автомат — блок управления запуском, остановом и логикой безопасности, реализует контроль последовательности операций;
• реле давления — фиксирует рабочие параметры газовой рампы и защищает систему от аварийных перепадов;
• серво-привод (сервопривод) — обеспечивает точную модуляцию положения клапанов и заслонок при регулировке подачи топлива;
• клапан — запорно-регулирующий элемент газовой и дизельной магистрали с быстрым перекрытием при аварии.

Технические параметры и эксплуатация

• Диапазон мощности: 65–350 кВт.
• Расход газа: 7–37 нм³/ч; давление рампы: 1–11.7 мбар; противодавление: 0–6 мбар.
• Электропитание: 220 В; электродвигатель 370 Вт; потребляемая мощность до 750 Вт.
• Длина пламенной трубы: 300 мм; тип соединения Rp 1 1/4".
• Класс защиты электроузлов: IP40; вес 75 кг; габариты 85.5×83×36.6 см.

Преимущества и рекомендации

• Модульная архитектура ускоряет техническое обслуживание и замену изнашиваемых узлов.
• Комбинированный режим позволяет оперативно переключаться между газом и дизелем при авариях поставки.
• Рекомендуется регламентное обслуживание: ежемесячный визуальный контроль, полная проверка узлов подачи и электроники — раз в 6 месяцев.

Использование качественных компонентов и продуманная система управления делают CIB Unigas HP30 эффективным решением для стабильного котельного оборудования в современных условиях эксплуатации и требований 2026 года.
