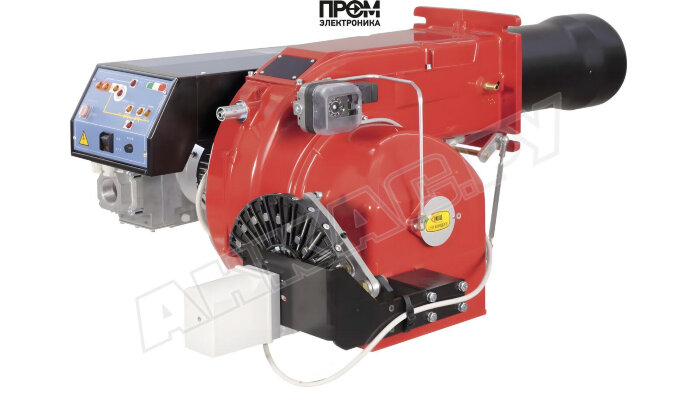

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.1.50.EA

Газовая горелка CIB Unigas P61 M — техническое описание и состав

Представленная газовая горелка CIB Unigas P61 M спроектирована для промышленного и коммунального применения с мощностью 160–800 кВт. Описание выполнено в техническом стиле и ориентировано на специалистов по котельному оборудованию, проектировщиков и сервисные службы. В конструкции заложены принципы модульности, надежности и простоты интеграции в паровые и водогрейные котлы при рабочих условиях от -10 до +50 °C.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильную подачу газа на рампу с выдерживанием заданного давления в диапазоне 4.8–24 мбар, допускается регулировка для оптимизации состава горючей смеси.
• Датчик пламени — электрооптический модуль контроля наличия и качества горения; интегрируется с блоком управления EA для быстрого отключения при нештатных режимах.
• Топочный автомат — контролирует последовательность розжига, режимы модуляции и защитные алгоритмы; поддерживает интерфейсы диагностики и внешнего управления.
• Трансформатор розжига — высоковольтный источник для электродов, гарантирует стабильную искру при любых условиях запуска и минимизирует количество неудачных попыток розжига.
• Реле давления — отвечает за контроль подпора и противодавления в зоне горения; сигнализирует о превышениях и блокирует подачу топлива при аварийных значениях.
• Форсунки — комплект източных сопел в головке сгорания, обеспечивающих равномерное распределение газа по пламенной трубе длиной 433 мм и оптимальную геометрию факела.
• Сервопривод — электропривод заслонок и дросселирующих элементов, обеспечивает точную модуляцию воздуха и топлива для поддержания эффективного коэффициента избытка воздуха.
• Клапан — газовые запорные и регулирующие клапаны с высоким ресурсом, обеспечивают герметичность и оперативное перекрытие подачи топлива при срабатывании системы безопасности.
• Электроды — пара или комплект электродов розжига и контроля пламени; конструкция рассчитана на длительную работу в агрессивной среде во время циклов включения/выключения.

Технические особенности и эксплуатация

• Удлинённая пламенная труба (433 мм) обеспечивает стабильное распространение факела и снижает локальные термические нагрузки на теплообменник.
• Электропитание 220/380 В и электродвигатель 1100 Вт с потребляемой мощностью 1600 Вт позволяют использовать стандартные силовые схемы котельной.
• Защита IP40 и промышленное исполнение корпуса гарантируют долговечность при типичных условиях котельной, вес 68 кг упрощает манипуляции при монтаже.
• Интегрированный топочный автомат и электронный блок управления EA реализуют диагностику, хранение ошибок и возможность тонкой настройки под конкретный котёл.

Преимущества для проектирования и сервисного обслуживания

• Модульность узлов — быстрая замена форсунок, клапанов и серводвигателей без демонтажа корпуса.
• Продвинутая система безопасности — многоканальный контроль давления, датчики пламени и блокировка по сигналам реле давления.
• Оптимизация расхода газа — точная модуляция подачи через сервопривод и регулировку рампы обеспечивает экономию топлива при сохранении стабильного горения.

Технически продуманная конструкция CIB Unigas P61 M позволяет интегрировать горелку в современные котельные проекты с акцентом на энергоэффективность, безопасность и простоту обслуживания. Для корректной интеграции рекомендуется согласовать параметры противодавления и размеры монтажного окна с производителем котла.
