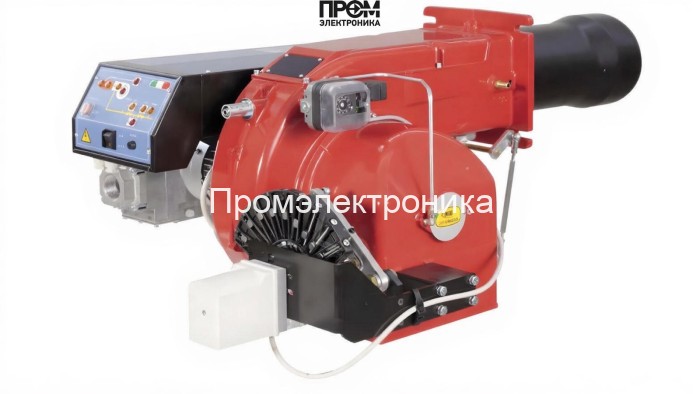

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.1.65

Газовая горелка CIB Unigas P61 M-.PR.L.RU.A.1.65 — техническое техническое описание и состав

Данный документ представляет собой сжатое техническое описание газовой горелки CIB Unigas P61 M-.PR.L.RU.A.1.65, подготовленное с учётом эксплуатационных и сервисных требований 2026 года. Материал ориентирован на инженеров по пуско-наладке, сервисных техников и проектировщиков котельных установок. Описаны конструкционные узлы, рабочие параметры и рекомендации по обслуживанию при интеграции в промышленные и коммунальные тепловые схемы.

Основные конструкционные узлы

• Топливный насос — обеспечивает стабильную подачу газа в рампу при заявленных давлении и расходе, допускает регулирование в диапазоне давления рампы 4.1–13 мбар.
• Датчик пламени — оптический/ионный сенсор контроля наличия факела, реализует протекционный контроль и блокирует подачу топлива при отсутствии горения.
• Топочный автомат — логический блок управления последовательностью розжига, мониторинга и защиты, обеспечивает режимы модуляции мощности.
• Трансформатор розжига — генерирует импульс высокого напряжения для инициации искрового воспламенения на электродах.
• Реле давления — фиксирует противодавление и обеспечивает защиту при превышении допустимых значений (противодавление от -1 до 7 мбар).
• Форсунки и газовая рампа — набор регулировочных форсунок и герметичных запорных клапанов для точной дозировки расхода газа (17–84.7 нм³/ч).
• Сервопривод — механический привод для регулировки положения заслонок и модуляции подачи воздуха/газа, взаимодействует с панелью управления.
• Клапан(ы) — основной и предохранительный клапаны в рампе, реализующие автоматическое перекрытие топлива при аварийных состояниях.
• Электроды — искровые электроды розжига и контроля пламени, установлены в головке сгорания и рассчитаны на продолжительную эксплуатацию при рабочих температурах.

Ключевые технические параметры

• Мощность: 160–800 кВт; диапазон модуляции обеспечивает адаптацию к нагрузке котла.
• Длина пламенной трубы: 433 мм (удлинённая) — улучшенная стабилизация факела и снижение эмиссии NOx при корректной настройке.
• Электропитание: 220/380 В, потребляемая электрическая мощность ~1600 Вт, электродвигатель 1100 Вт.
• Номинальный диаметр: DN 65; масса комплекта ~68 кг; габариты 116.9×99.7×54 см; класс защиты IP40.
• Рабочая температура: от -10 до +50 °C; противодавление допускается в пределах -1…7 мбар.

Эксплуатация, безопасность и сервис

• Пусконаладочные работы и настройку рампы должен выполнять сертифицированный персонал согласно инструкциям производителя.
• Регламентное обслуживание: ежегодная проверка герметичности рампы, замена уплотнений, контроль состояния форсунок, тестирование датчика пламени и цепей розжига.
• Рекомендовано использование оригинальных запасных частей: форсунок, электродов, трансформатора розжига и сервисных комплектов для сохранения характеристик и соблюдения гарантийных условий.

Горелка CIB Unigas P61 оптимальна для водогрейных и паровых котлов средней и высокой мощности. Интеграция узлов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов — обеспечивает надёжную, управляемую и эффективную работу установки при промышленных нагрузках.
