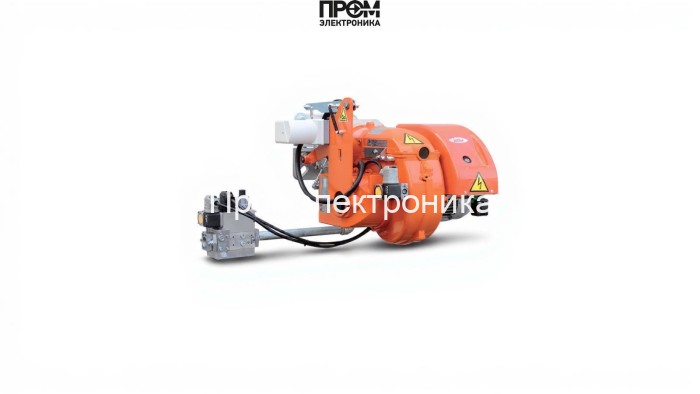

Газовая горелка Baltur TBG 1100 MC

Газовая горелка Baltur TBG 1100 MC — техническое описание и состав узлов

Газовая горелка Baltur TBG 1100 MC — промышленный модуль для стационарных котлов мощностью 1–11 МВт, спроектированный для энергоэффективной, безопасной и долговечной эксплуатации в современных котельных. Конструкция ориентирована на простоту обслуживания, интеграцию в автоматизированные системы и минимизацию выбросов NOx при широкой глубине модуляции 1:11.

Состав основных узлов

• Топливный насос — обеспечивает стабильное давление газа в рампе и корректную подачу к форсункам, компенсируя изменение нагрузки.
• Датчик пламени — обеспечивает надёжный контроль наличия пламени и взаимодействие с топочным автоматом для безопасного отключения при аварии.
• Топочный автомат — электронный контроллер управления розжигом, контролем горения и последовательностью безопасного запуска/остановки.
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искрового розжига через электроды.
• Реле давления — контролирует противоположное давление в камере сгорания и защищает систему при выходе параметров за пределы нормы.
• Форсунки — регулируют факельную геометрию и дозирование топлива; рекомендуются регулярная очистка и проверка калибровки.
• Сервопривод — электропривод воздушной заслонки с точной позиционной обратной связью для обеспечения оптимальной аэрации в режиме модуляции.
• Клапан — запорные и регулирующие элементы газовой рампы с быстродействующей защитой при отказах.
• Электроды — контрольные и зажигающие электроды, обеспечивающие стабильный розжиг и работу системы контроля пламени.

Технические характеристики — кратко

• Мощность: 1–11 МВт, глубина модуляции 1:11.
• Тип: двухступенчатая / прогрессивная; опция модуляции.
• Длина пламенной трубы: 720 мм, подвижный фланец для точной подгонки.
• Электропитание: 380 В; электродвигатель вентилятора 22 кВт; потребляемая мощность 24,7 кВт.
• Класс защиты IP54, уровень шума ~89,4 дБ, масса 315 кг, габариты 203×123×100 см.
• Соответствие стандартам EN, класс NOx ≤120 мг/кВт·ч (класс 2 при метане).

Эксплуатация и преимущества

• Высокая топливная экономичность при переменной нагрузке благодаря широкой модуляции.
• Упрощённое техническое обслуживание: доступ к форсункам, электродам и сервоприводу без демонтажа головки.
• Интеграция в диспетчерские системы и возможность расширенной диагностики через ПО.
• Комплекс защитных устройств (реле давления, датчик пламени, автоматизация) обеспечивает безопасную эксплуатацию в промышленных условиях.

Baltur TBG 1100 MC — решение для промышленных котельных и теплогенераторов, где требуются высокая нагрузочная способность, точное управление сжиганием и соответствие экологическим нормам. Для проектирования и поставки рекомендована консультация с инженером по подбору комплектации и опций модуляции.
