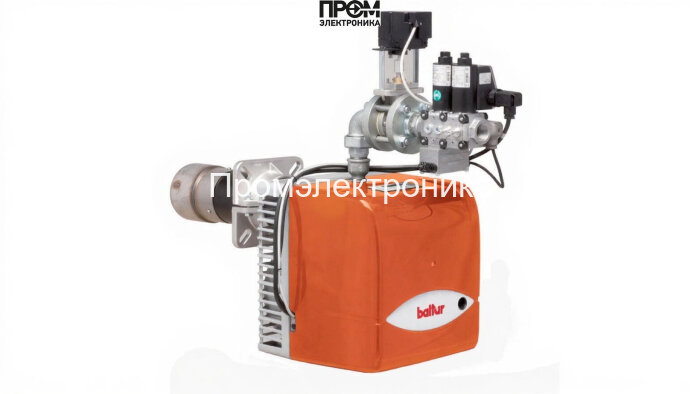

Газовая горелка Baltur BTG 28 ME MM410 F20S-R3/4-V

Техническое описание газовой горелки Baltur BTG 28 ME MM410 F20S-R3/4-V

Газовая прогрессивная горелка Baltur BTG 28 ME — промышленное решение для точного и экономичного сжигания природного газа в диапазоне мощности 80–280 кВт. Конструкция ориентирована на долговременную эксплуатацию в котельных и технологических установках с требованиями к модуляции, управляемости и безопасности. В описании приведены ключевые узлы, эксплуатационные параметры и рекомендации по интеграции в автоматизированные системы отопления и парогенерации.

Ключевые технические узлы

• Топливный насос — обеспечивает стабильную подачу топлива к рампе, компенсирует перепады давления в газовой сети и гарантирует равномерную смесь на форсунках.
• Датчик пламени — фотодатчик/ионный контроль обеспечивает мгновенное отключение подачи при детекции отсутствия горения, минимизируя риски обратного удара и утечки топлива.
• Топочный автомат — микропроцессорный контроллер управления последовательностью пуска, защиты и модуляции мощности с интерфейсом для внешней автоматики.
• Трансформатор розжига — генерирует стабильное высоковольтное искровое напряжение для электродов розжига, обеспечивая надежный поджиг при любых эксплуатационных условиях.
• Реле давления — мониторинг и защита по давлению воздуха/дыма; гарантирует работу в допустимом диапазоне противодавления (до 6 мбар).
• Форсунки — высокоточные сопла газовой рампы для равномерного распределения расхода (8–28.2 нм³/ч) и получения стабильного факела на всей модуляции.
• Сервопривод — механический исполнитель для регулирования положения дроссельной заслонки или подачи газа при плавной модуляции мощности.
• Клапан — запорный и предохранительный комплект в газовой рампе, выполненный по промышленным стандартам герметичности и быстродействия.
• Электроды — рабочие и контрольные электроды в головке сгорания, обеспечивают корректный розжиг и стабильность искрового зазора.

Технические характеристики и эксплуатация

• Диапазон мощности: 80–280 кВт; модуляция обеспечивает снижение пусковых нагрузок и экономию топлива.
• Длина пламенной трубы: 300 мм; присоединение: Rp 3/4".
• Электропитание: 220 В, потребляемая мощность 370 Вт; класс защиты IP40.
• Давление рампы: 3.5–25.9 мбар; рабочий расход газа: 8–28.2 нм³/ч.
• Температурная и шумовая характеристика: компактная конструкция при 68 дБ уровня шума.

Интеграция и безопасность

• Рекомендуется интеграция с системами автоматизации котельной для обеспечения энергоэффективной модуляции и мониторинга состояния датчиков.
• Монтаж и пусконаладка — только квалифицированными специалистами; обязательна проверка герметичности, заземления и корректной настройки реле давления и датчика пламени.

Baltur BTG 28 ME оптимизирована под современные требования к надежности и энергоэффективности, сочетая проверенные механические компоненты (форсунки, клапаны, насосы) и интеллектуальную электронику (топочный автомат, датчик пламени, трансформатор розжига) для стабильной работы в коммерческих и промышленных котельных.
