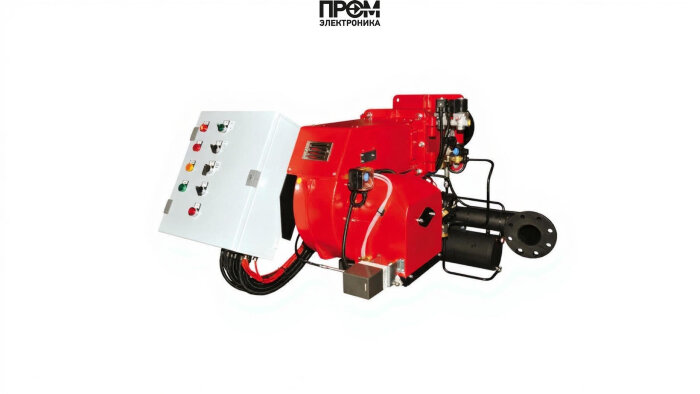

Газомазутная горелка Ecoflam MULTIFLAM D 200.1 PAB TC GN SR

Техническое описание газомазутной горелки Ecoflam MULTIFLAM D 200.1 PAB TC GN SR

Предлагаемая горелка Ecoflam MULTIFLAM D 200.1 разработана для промышленных и коммунальных котельных, где требуются высокая надёжность, простота интеграции и адаптивность к смене топлива. Конструкция ориентирована на длительную эксплуатацию в условиях переменного противодавления и обеспечивает стабильную теплопроизводительность при мощности от 414 до 2150 кВт.

Ключевые технические преимущества

• Модульная архитектура для быстрого обслуживания и замены узлов.
• Поддержка двухступенчатого, прогрессивного и электронно-модулируемого режимов горения.
• Работа на газе и мазуте с опцией автоматического переключения топлива.
• Адаптация к противодавлению до 11 мбар и короткая пламенная труба 285 мм для компактных топочных камер.

Основные узлы и компоненты (с кратким назначением)

• Топливный насос — обеспечивает стабильную подачу мазута в кольцевую систему с поддержанием давления и температуры, критичен для равномерного распыла.
• Датчик пламени — мгновенная фиксация наличия горения, интегрируется в цепь безопасности топочного автомата.
• Топочный автомат — центральный контроллер последовательности пуска, контроля и аварийной остановки горелки; реализует алгоритмы защиты и коммутации топливных клапанов.
• Трансформатор розжига — генерирует рабочее напряжение для электрода розжига, обеспечивает надёжное воспламенение при различных режимах подачи топлива.
• Реле давления — контролирует рабочие давления газовой рампы и мазутной системы; сигнализирует о пропадании подачи или возрастании противодавления.
• Форсунки — обеспечивают оптимальный распыл мазута; подбор форсунок влияет на эмиссию NOx и экономичность работы.
• Сервопривод — точная регулировка положения заслонок и клапанов в режимах модуляции мощности.
• Клапан — газовые и топливные запорные элементы с блокировкой по безопасности и герметичности.
• Электроды — высоковольтные элементы для поджига и контроля искрового разряда, выполнены с учётом стойкости к коррозии и нагреву.

Интеграция и эксплуатационные рекомендации

• Рекомендуется монтаж квалифицированной бригадой с проверкой герметичности газовой рампы и настройкой реле давления.
• При переходе между видами топлива — калибровка форсунок и проверка сервоприводов для точной модуляции.
• Плановое ТО: проверка датчика пламени, трансформатора розжига и состояния электродов; замена фильтра газовой рампы и обслуживание топливного насоса не реже раз в 6 месяцев при интенсивной эксплуатации.
• Использовать оригинальные комплектующие Ecoflam для сохранения паспортных характеристик и минимизации выбросов.

Вывод

Ecoflam MULTIFLAM D 200.1 — технически зрелое решение для объектов с требованием универсальной работы на газе и мазуте. Набор ключевых компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасность, управляемость и оптимизацию горения, что делает горелку эффективным выбором для современных котельных и теплогенераторов.
